Bosch Security Systems | 2008-02 | PLE-1P120-EU, PLE-1P240-EU ru
Усилитель мощности Plena | Руководство по установке и пользователя
ru | 10
2.4.2
Задняя панель
Общий вид разъемов и выключателей приведен на
рисунок 2.3:
1 Вентилятор охлаждения.
2 Вход 100 В, винтовой клеммный разъем Евро
стандарта. Вход подключен параллельно с
линейным входом (см. поз. 3).
3 Линейный вход, разъем XLR. Вход подключен
параллельно с входом 100 В (см. поз. 2).
4 Регулятор громкости входного сигнала -
диапазон от -25 дБ до 0 дБ (см. поз. 2 и 3).
5 Выход вставки (проходной выход), разъем XLR.
6 Выходы и вход/выход 24 В пост. тока:
• Выходы, клеммы Евро стандарта - 100 В,
70 В и 8 Ом.
• вход/выход 24 В пост. тока:
• Вход: Резервное питание 24 В пост. тока.
• Выход: встроенное зарядное устройство,
максимум 0,5 А. регулируемое значение
выходного тока.
7 Переключатель напряжения питания сети,
C13 - 115/230 В перем. тока 50/60 Гц.
8 Сетевой предохранитель .
9 Винт заземления.
10 Сетевой разъем (3-контактный).
Примечание
Обеспечьте достаточное пространство
сзади устройства для вентиляции.
Примечание
Устройство должно быть заземлено.

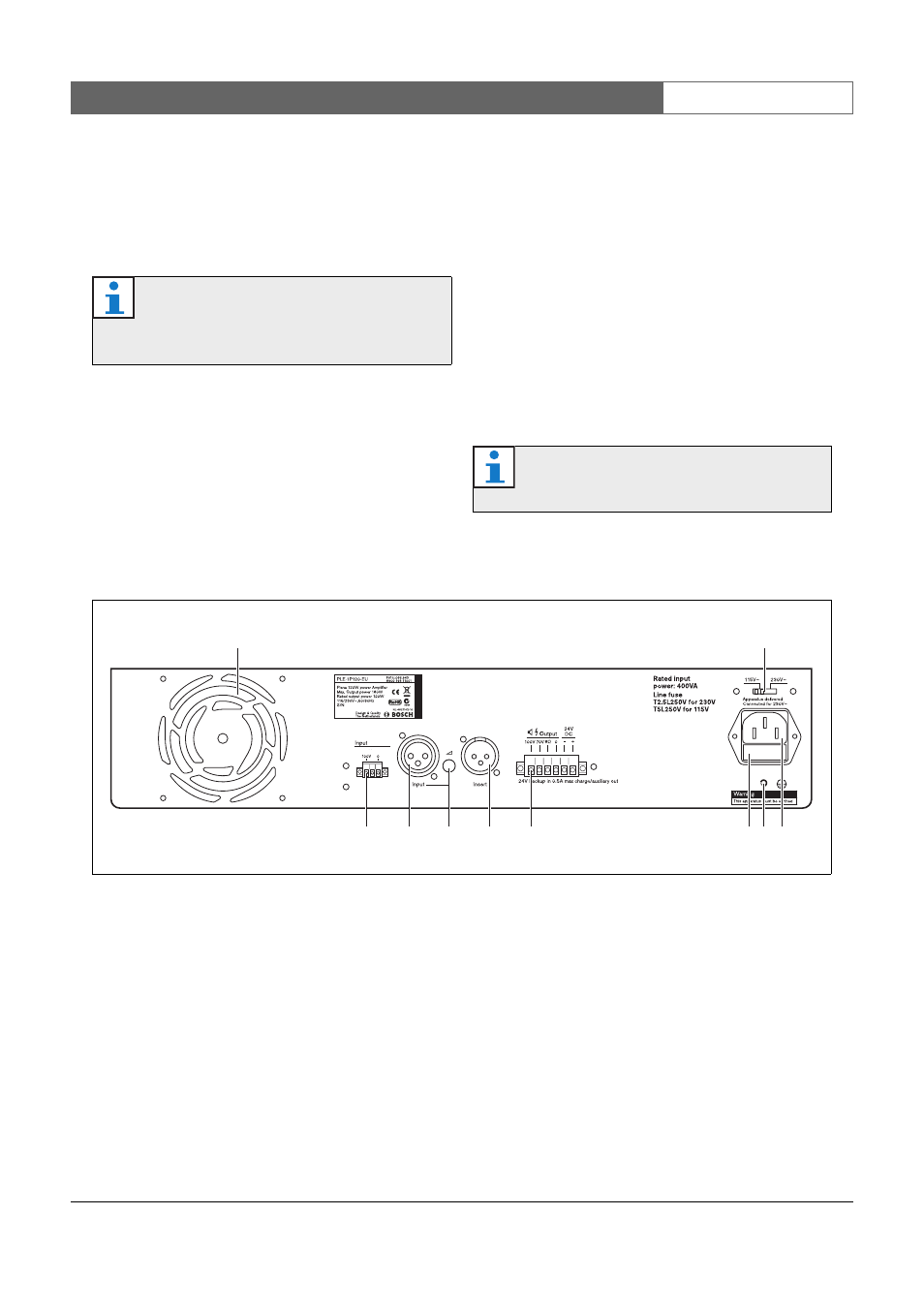

рисунок 2.3: Задняя панель
1
7
9 10
8
2
3
4
5
6
