в потолке (для подвесных потолков и настенных
панелей толщиной от 9 до 25 мм).
Громкоговорители могут быть также прикреплены
четырьмя винтами (с использованием
предварительно просверленных отверстий) к
панели стены или потолка толщиной менее 9 мм. В
комплекте с громкоговорителем поставляется
круглый шаблон для разметки отверстия диаметром
182 мм.
Клеммная колодка
Устройство имеет двустороннюю клеммную колодку
с нажимными соединителями, пригодными для
проходного подключения. Согласующий
трансформатор имеет три ответвления первичной
обмотки для обеспечения работы на номинальную
полную мощность, на половину или четверть
мощности (т.е. с шагом 3 дБ)
Бокс для установки на поверхность LBC 3091/01
Для установки на поверхность стены или потолка
имеется монтажный корпус LBC 3091/01
соответствующего цвета.
LBC 3080/01 Противопожарный колпак
При пожаре огонь или дым может распространиться
по зданию через полости потолка. Чтобы
воспрепятствовать попаданию огня в полость
потолка через громкоговоритель, последний может
быть оборудован стальным противопожарным
колпаком LBC 3080/01. Колпак устанавливается на
громкоговоритель при помощи четырех
самонарезающих винтов, входящих в комплект
противопожарного колпака. Колпак имеет выбивные
отверстия для двух втулок (входят в комплект) и два
кабельных сальника (PG13).

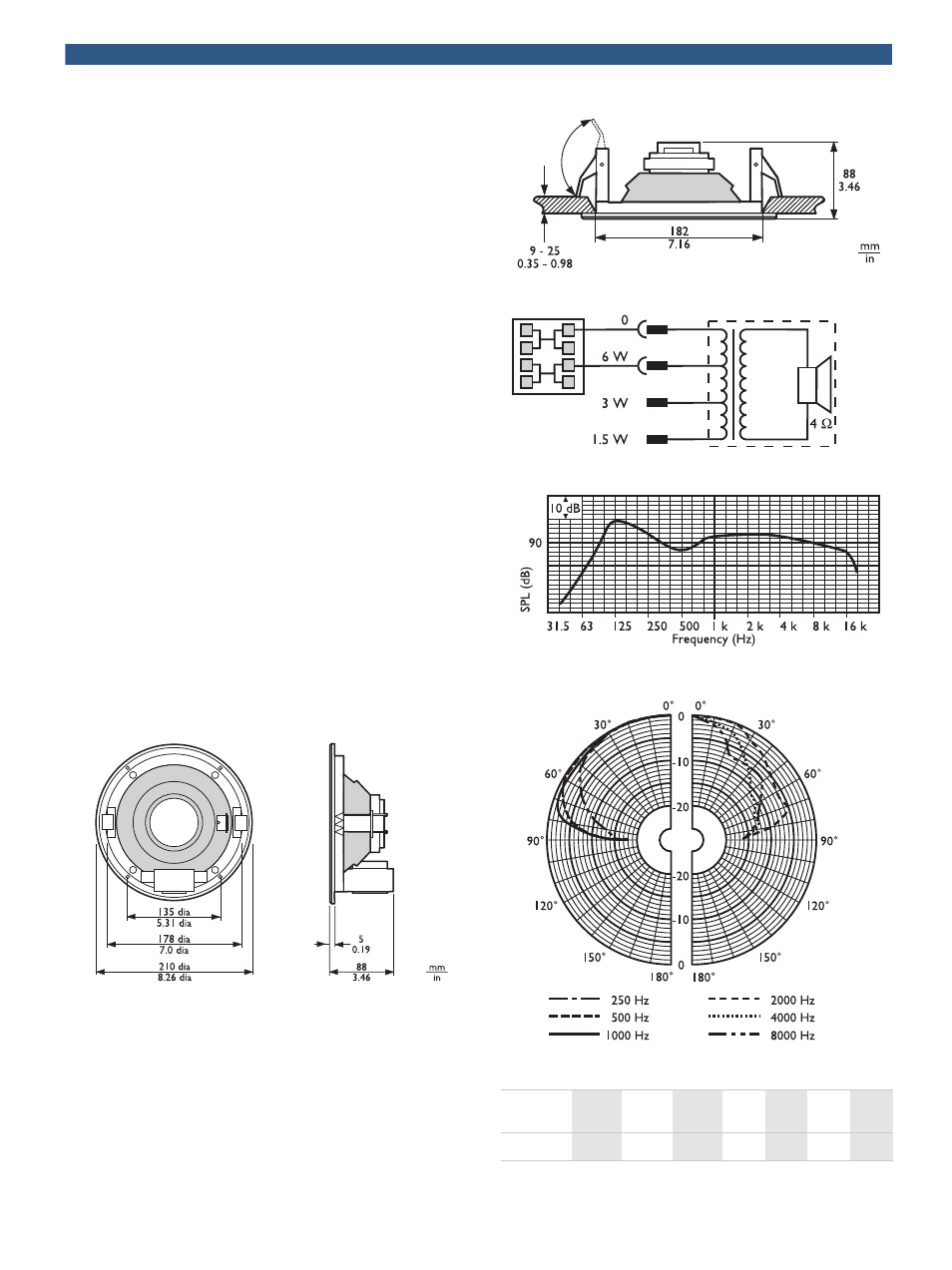

Размеры (мм)
Размеры (мм)
Принципиальная схема
Частотная характеристика
Полярная диаграмма (для розового шума)
125
Гц
250
Гц
500
Гц
1
кГц
2
кГц
4
кГц
8
кГц
УЗД 1.1
94
91
89
91
93
95
89
2 | LBC 3090/01 Потолочный громкоговоритель
