Замечания по установке/конфигурации

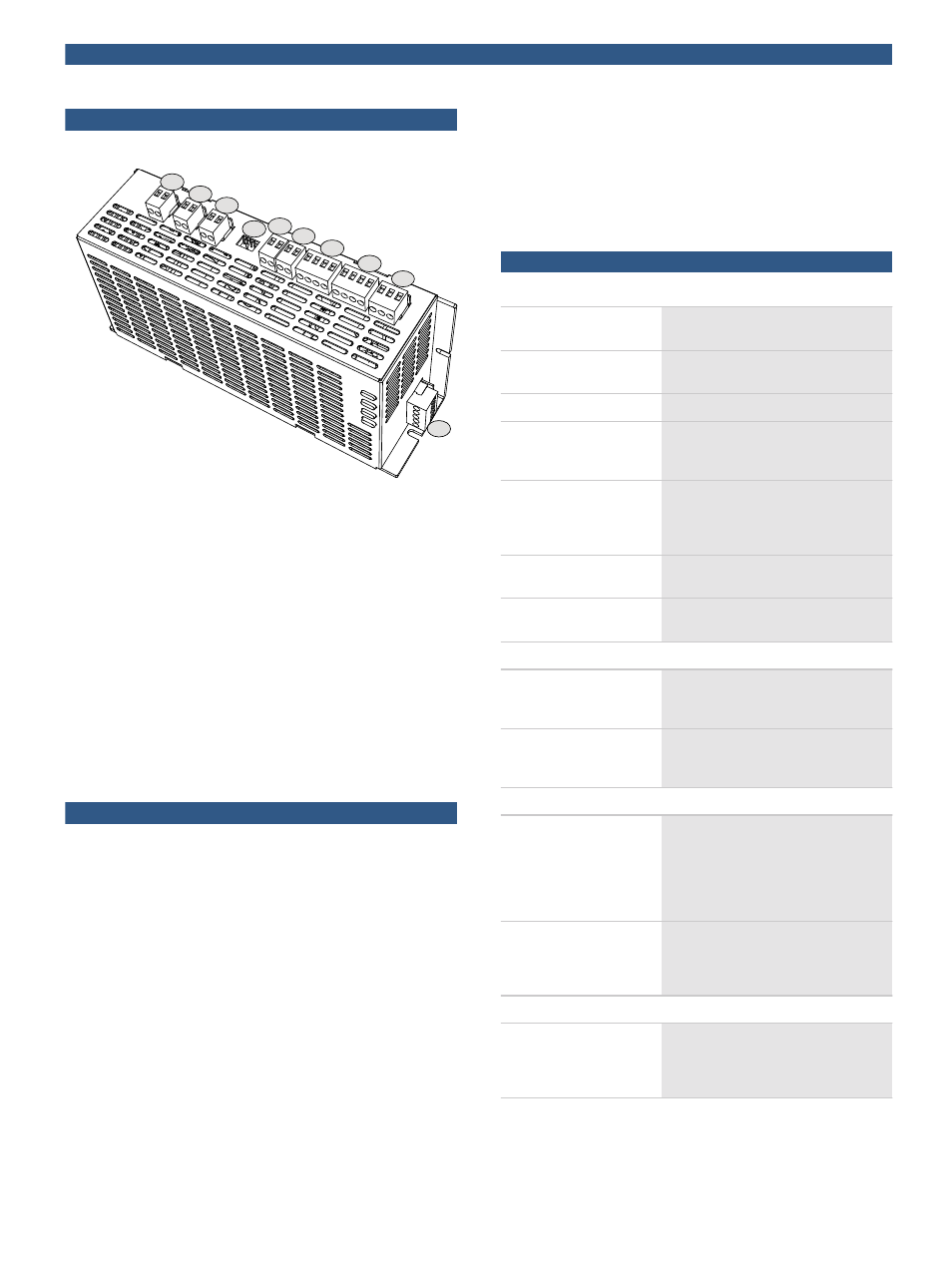

Клеммы и разъемы
1
2
3
5
10
4
6
7
8
9
1. Цепь аккумуляторных батарей 2
2. Цепь аккумуляторных батарей 1
3. Цепь компенсации температуры
4. Подключение питания главного модуля панели (Выход
панели)
5. Вход контакта несанкционированного вскрытия (тампер)
6. Управляемый выход вспомогательного питания (Aux)
7. Разъем шины данных Bosch (выход A)
8. Разъем шины данных Bosch (выход B)
9. Выходы сигналов неисправности: Питание сети пер. тока и
выходов для потребителей (опционально)
10. Разъем подключения к сети пер. тока
Состав изделия
Количес
тво
Компонент
1 Блок питания 150 Вт для MAP IPP‑MAP0005-2
1 Комплект принадлежностей: кабели
• Два длинных кабеля шины передачи данных
Bosch (BDB) (с 4‑контактным разъемом)
• Один кабель терморезистора (с 2‑контактным
разъемом)
• Один кабель аккумуляторной батареи (с
кольцевой клеммой)
• Один кабель перемычки аккумуляторной
батареи (с кольцевой клеммой)
1 Комплект принадлежностей: разъемы
• Два 2‑контактных разъема (темно-синие)
• Один 2‑контактный разъем (белый)
• Один 3‑контактный разъем (оранжевый)
• Один 4‑контактный разъем (зеленый)
• Один 5‑контактный разъем (черный)
1 Документация: инструкции по установке
Техническое описание
Электрические характеристики
Обнаружение замыкания
на землю:
25 кОм или меньше
Питание от сети
переменного тока:
230 В перем. тока (-15%, +10 %)
Частота в сети пер. тока: от 47 Гц до 63 Гц
Ток: 1,07 А при номинальной нагрузке и
входных характеристиках перем. тока
230 В, 50 Гц
Конфигурация
аккумуляторных батарей:
Поддерживаются две пары
аккумуляторных батарей 12 В пост.
тока с последовательным
соединением в каждой паре.
Тип аккумуляторной
батареи:
Необслуживаемая свинцовая
аккумуляторная батарея
Номинальная общая
емкость:
не менее 18 Ач, не более 80 Ач
Зарядное устройство аккумуляторных батарей
Напряжение зарядного
устройства
аккумуляторных батарей:
27,6 В пост. тока (с компенсацией
воздействия температуры)
Выходной ток зарядного
устройства
аккумуляторных батарей:
номинальное значение 4,85 А; не
более 5 А
Входы (с этими входами не связан ток)
Сигнал на входе контроля
несанкционированного
вскрытия:
Формируется контактом
несанкционированного вскрытия
(тампер). Включается программно,
когда блок питания, подключенный к
внешней шине данных,
устанавливается в удаленном корпусе.
Цепь компенсации
влияния температуры 2
Подключаемый терморезистор (из
комплекта поставки) является
источником входного сигнала для
работы компенсации температуры.
Выходы
Выходная мощность (для
внутреннего
потребления и питания
потребителей)
Суммарная мощность на всех выходах
не может превышать 109 Вт.
3 | Блок питания 150 Вт для MAP
