Замечания по установке/конфигурации
0 ft
0 m
0 ft
7.5 m
25 ft
25 ft
50 ft
7.5 m
15 m
0 m

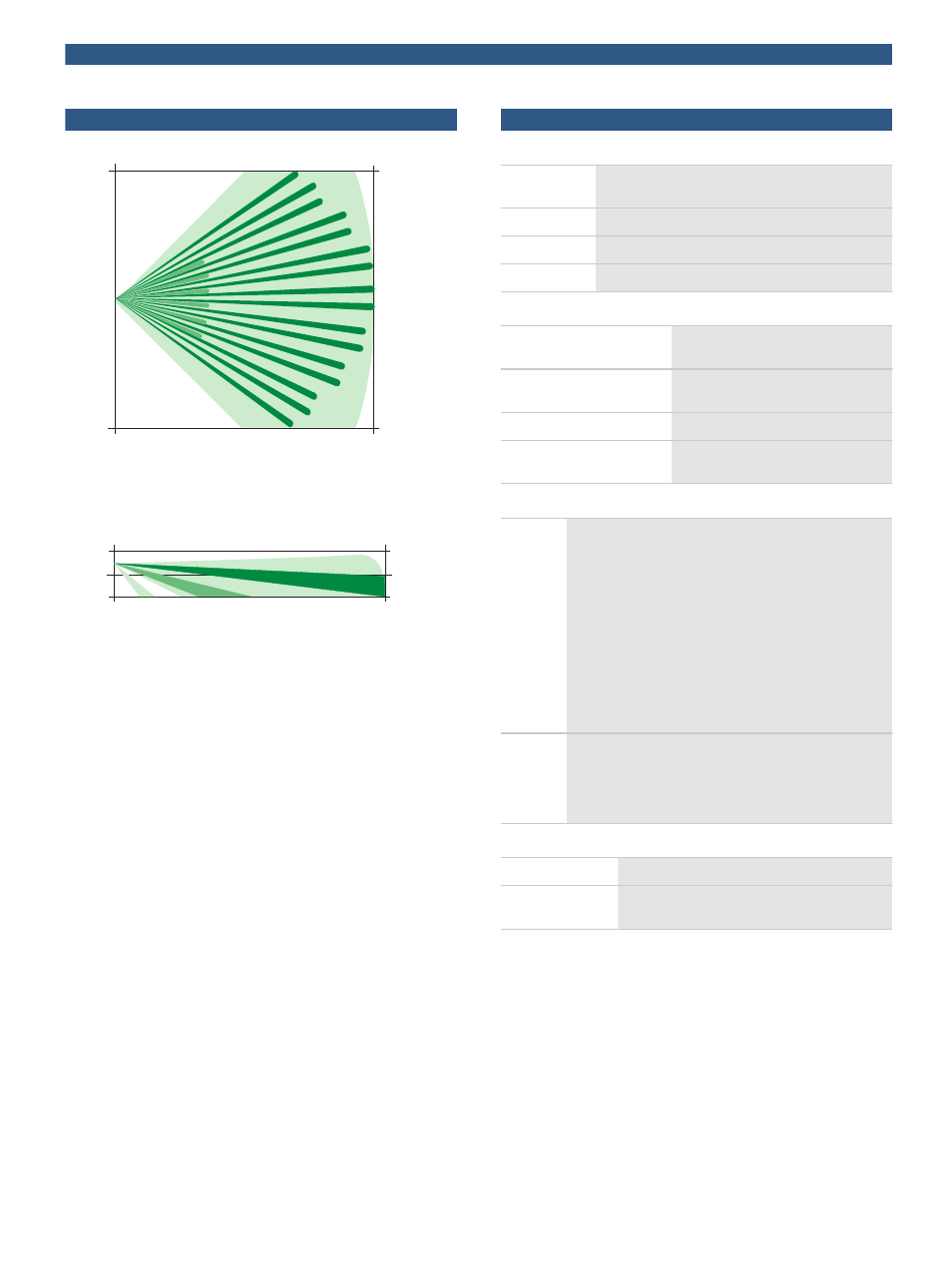

Вид сверху
Стандартная зона обнаружения: 15 м x
15 м
0 m
0 ft
0 ft
0 m
3 m
15 m
50 ft
10 ft
Вид сбоку
Стандартная зона обнаружения: 15 м x
15 м
Рекомендации по установке
• Установка на стену: Извещатели OD850 могут быть
установлены непосредственно на стену или
настенный кронштейн B335 из комплекта поставки.
Извещатели также могут быть установлены
непосредственно на стандартную прямоугольную
коммутационную коробку.
• Установка на потолок: Извещатели могут быть
установлены на потолок с помощью опционального
кронштейна B338 для установки на потолок.
Рекомендации по электропитанию
• Ограничения по электропитанию: Входное питание
должно осуществляться от сертифицированного
источника ограниченного питания (Approved
Limited Power Source). Все выходы должны быть
подключены только к цепям SELV (безопасное
сверхнизкое напряжение).
• Питание в режиме ожидания: Данный извещатель
не имеет внутренней батареи. При установке
изделий, соответствующих стандартам UL,
4 часа (248 мА/ч) работы в режиме
ожидания должны обеспечивать контрольная панель
или источник питания для систем охранной
сигнализации, соответствующий стандартам UL.
Техническое описание
Конструкция корпуса
Размеры:
16,5 см x 8,25 см x 6,35 см
Материал:
Поликарбонат
Свойства:
Всепогодный и вандалозащищенный
Вес:
40 г
Условия окружающей среды
Степень защиты оболочки
IP:
54
Относительная влажность:
0% - 95% без образования
конденсата
Рабочая температура:
от -40°C до +54°C
OD850-F2:
Соответствует классу окружающей
среды III (EN50130-5)
Выходы
Тревога
:
Не рекомендуется использовать с емкостными или
индуктивными нагрузками.
НЗ: нормально замкнутый контакт размыкается при
тревоге.
НЗ/НР: контакт реле с таймером изменяет состояние
при тревоге и активируется в соответствии с
настройками таймера, программируемого
установщиком.
Коммутационные характеристики: 3 Вт, макс.
125 мА, макс. 25 В пост. тока для
резистивных нагрузок постоянного тока; защищено
резистором 4,7 Ом, ½ Вт на общей клемме
С релейного выхода.
Датчик
вскрыт
ия
корпуса
:
Нормально замкнутые (при закрытой крышке)
контакты, макс. 125 мА, макс. 25 В пост.
тока
Требования по питанию
Ток:
макс. 62 мА
Напряжение:
от 10 до 15 В пост. тока при 22 мА в режиме
ожидания.
3 | OD850 Уличные комбинированные извещатели
