4 | LTC 8500 Модульные матричные системы и системы управления Allegiant
18 Модуль источника питания
19 3 м соединительный кабель, поставляемый с дополнительным па-
кетом ПО LTC 8059/00
20 Возможность использования последовательного принтера с функ-
цией регистрации
21 Возможность подключения к 8 выходам мониторов
22 3 м соединительный кабель, поставляемый с клавиатурой
23 Максимум 8 полнофункциональных клавиатур на расстоянии до
1,5 км с использованием дополнительного комплекта для удален-
ного подключения
24 Данные RS-232
25 Основной блок ЦП
1 2 3 4 5 6 7 8 9 0
Shot Mon Prod Clr
BOSCH
1 2 3 4 5 6 7 8 9 0
Shot Mon Prod Clr
BOSCH

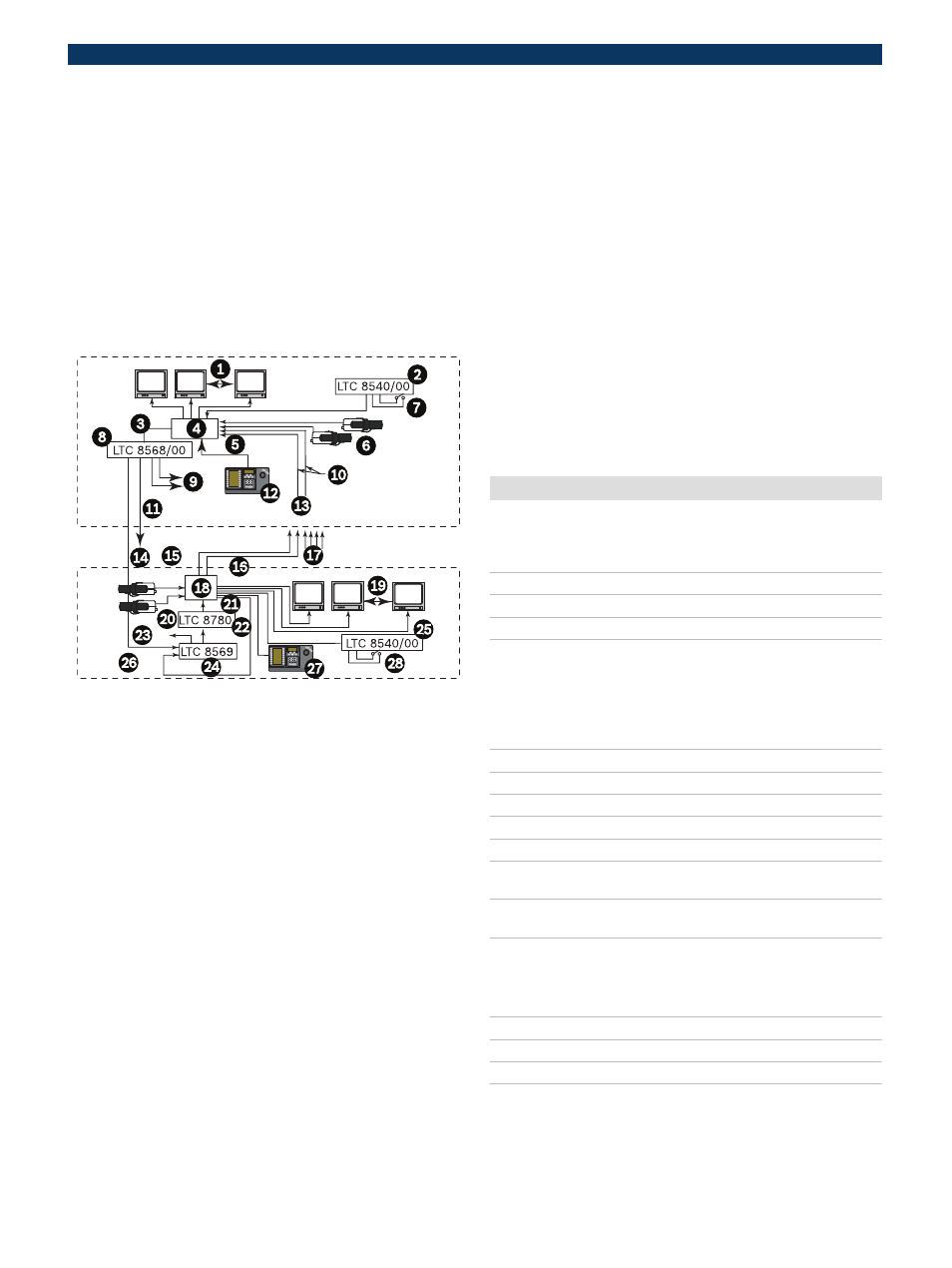

Сателлитная система с использованием переключателей
LTC 5112 или LTC 5124
1 Выходы мониторов
2 Интерфейсный модуль тревожных сигналов
3 Данные управления P/T/Z и сателлитной матрицей
4 Основной отсек ЦП Allegiant
5 Входы, используемые как для локальных, так и для магистральных
линий
6 Видеовходы локальных камер
7 Тревожные входы могут активировать на мониторе основного цент-
ра управления видеоизображение с локальной или сателлитной
камеры
8 Устройство распределения сигнала
9 К любым локальным PTZ камерам
10 Несколько коаксиальных видеокабелей
11 До 1,5 км при использованием экранированной витой пары 1 мм2
(18 AWG) (Belden 8760 или аналогичный)
12 Клавиатура Allegiant осуществляет управление любой локальной или
удаленной камерой на любом локальном мониторе (видео и PTZ)
13 Несколько каналов видеосвязи из каждой удаленной сателлитной
точки
14 Одна линия для каждой удаленной точки сателлитной системы
15 Данные управления P/T/Z и сателлитной матрицей
16 Выходы мониторов, используемые как каналы видеосвязи с основ-
ной точкой управления
17 Каналы видеосвязи из других сателлитных точек
18 Любой основной блок модели Allegiant
19 Локальные мониторы
20 Линия передачи сателлитных данных
21 Вход порта консоли
22 Устройства преобразования данных
23 К любым локальным PTZ камерам
24 Устройство слияния кодов
25 Интерфейсный модуль тревожных сигналов
26 Локальная линия управления данными PTZ
27 Клавиатура Allegiant осуществляет управление любой локальной или
удаленной камерой на любом локальном мониторе (видео и PTZ)
28 Тревожные входы активируют видеоизображение только с локаль-
ных камер на локальные мониторы
Техническое описание
Возможности
Видеовходы Стандарт: 64
Сателлитная конфигурация: 256
Видеовыходы 8
Клавиатуры 8
Тревожные входы 128
Приемные / исполнительные ус-
тройства
Стандарт: 64
Сателлитная конфигурация: 256
Электрические характеристики
Полоса пропускания видеосигнала
(-3 дБ)
8 МГц типовая
Дифференциальное усиление 3% максимум
Фазовый сдвиг 3° максимум
K-фактор 0,5%
Соотношение сигнал-шум минимум 60 дБ
Помехи (Развязка вход) 70 дБ тип. при 3,58 МГц
Сквозная подача
(Развязка вход-выход)
50 дБ тип. при 3,58 МГц
Gain (Усиление) Unity
(при нагрузке 75 Oм)
Наклон 1% типично
Условия эксплуатации
Температура
Рабочая:
от 0°C до 50°C
Хранилище от –40°C до +60°C
Высота 3000 м
Относительная
влажность
от 0% до 95%, без образования конденсата
