IP-камера серии 200 Установка | ru 21
Bosch Security Systems Руководство по установке и эксплуатацииAR18-10-B012 | v1.5 | 2011.01
3.5 Разъем ввода-вывода

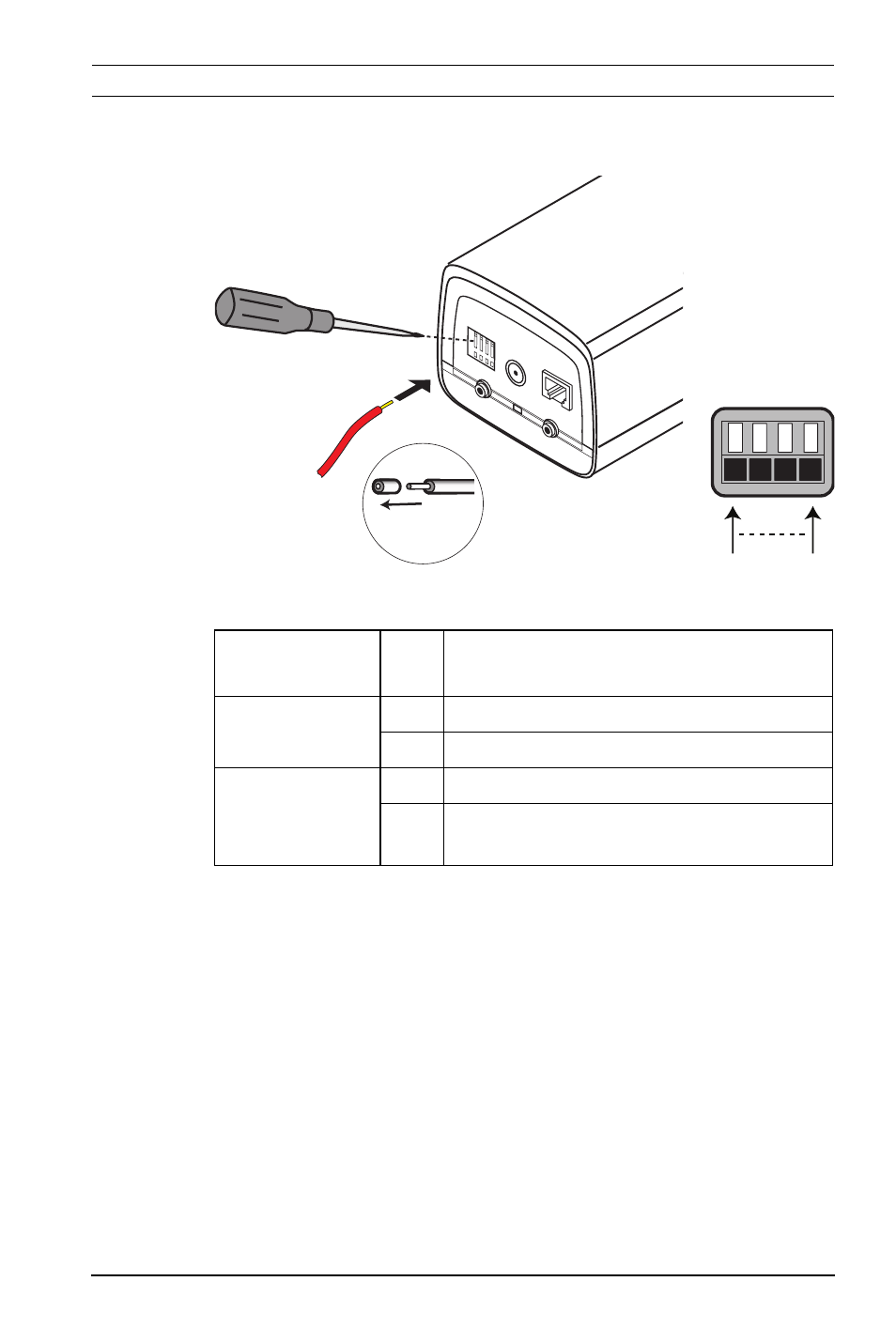

Рисунок 3.5 Контакты разъема ввода-вывода
– Макс. диаметр как витого, так и одножильного провода -
AWG 22-28.; срежьте 5 мм изоляции.
– Релейный выход, переключающие характеристики:
макс. напряжение 24 В перем. тока или 24 В пост. тока.
Макс. 1 A непрерывно, 12 ВА.
– Вход триггера: +9 В пост. тока минимум, +30 В пост. тока
максимум. Обратная полярность будет неактивной.
– Тревожный вход: настраиваемый на сигнал низкого или
высокого уровня.
Функция Кон
такт
Гнездо ввода-вывода
Реле 1 Контакт релейного выхода 1
2 Контакт релейного выхода 2
Тревожный
вход
3 Релейный вход, положительный
4 Релейный вход, отрицательный
1 2 3 4
DC12V
Eth
erne
t
Line-out
Rese
t
Line-in
I/O
5 mm
(0.2 in)
I/O
Pin 1 Pin 4
