2 | DS150 Датчики запроса на выход
Замечания по установке/конфигурации
4.5 m 0 m 4.5 m
0 ft
15 ft
15 ft 0 ft 15 ft
0 m
4.5 m
4.5 m 0 m 4.5 m
0 ft
15 ft
15 ft 0 ft 15 ft
0 m
4.5 m
+14°
3 m 0 m 3 m
0 ft
5 ft
10 ft 0 ft 10 ft
0 m
1.5 m
-14°

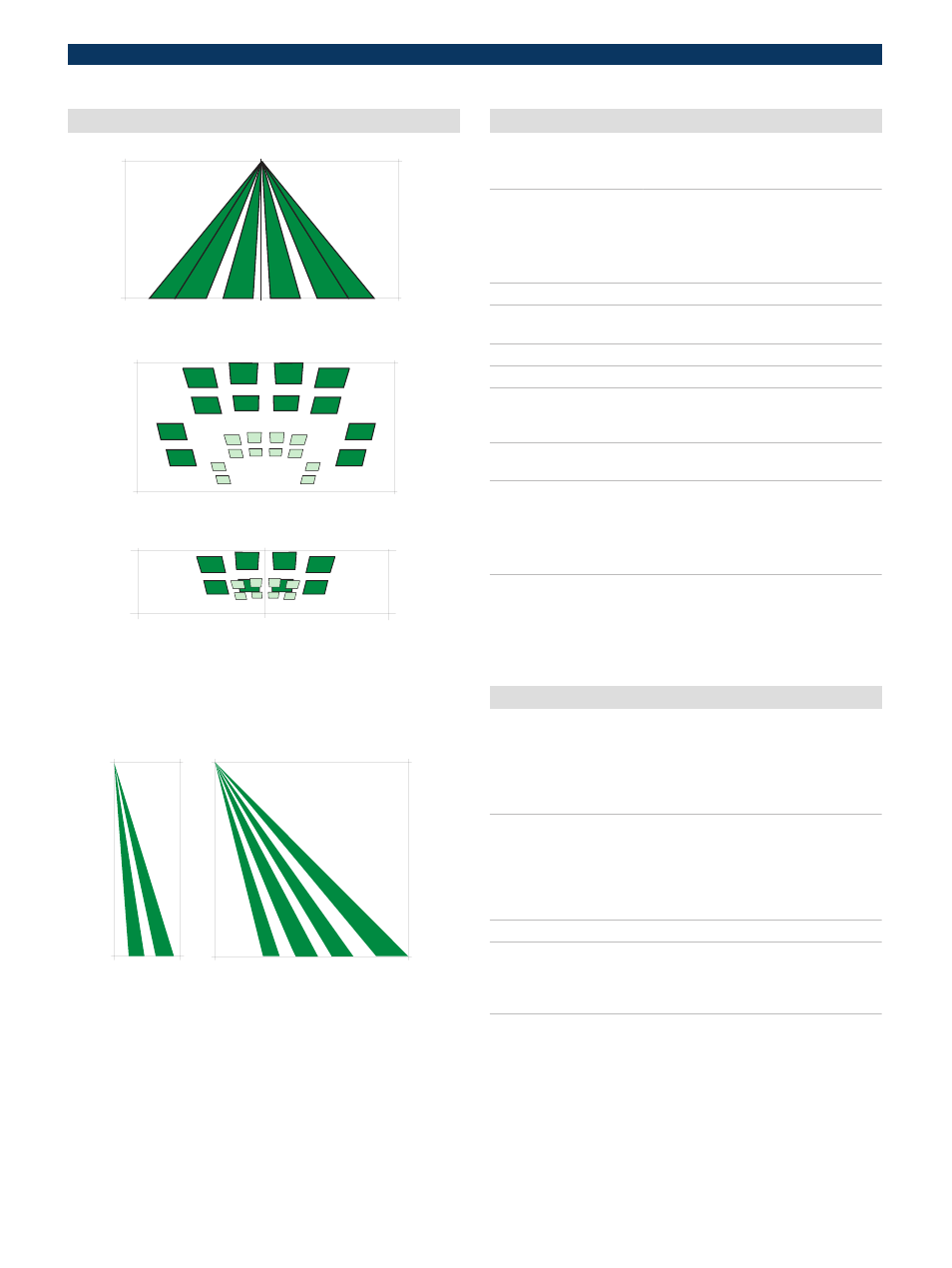

Вид спереди и вид сверху
Вид спереди и сверху зоны обнаружения датчиков
DS150i и DS151i на полу. Стандартные размеры зоны
обнаружения: 2,4 м x 3 м.
0 m 1.5 m
5 ft
0 m 4.5 m
0 m
4.5 m
15 ft
15 ft
-14° +14°
0 ft 0 ft
0 ft
Вид сбоку
Вид зоны обнаружения DS150i и DS151i сбоку.
Техническое описание
Электрические характеристики
Потребляемый ток: 26 мА при 12 В пост. тока
Напряжение: 12 В перем. или пост. тока; 24 В перем. или
пост. тока
Механические характеристики
Выход тревоги: Два реле НЗ/НР
Индикаторы: один светодиодный индикатор активации
Время фиксации
реле:
Регулировка в пределах 60 секунд.
Размеры корпуса: 3,8 см x 15,9 см x 3,8 см
Материал корпуса: Корпус из ударопрочного пластика ABS
Режим по умолча-
нию при сбое пита-
ния:
Программируемые режимы блокировки и разбло-
кировки при сбое.
Режим таймера: Программируемый режимы сброса (накопление)
или отсутствия сброса (подсчет).
Место установки: Установка на поверхность стены или потолок
Условия эксплуатации
Рабочая темпера-
тура:
от -29°C до +49°C
Устойчивость к ра-
диочастотным по-
мехам (RFI):
Помехи в диапазоне от 26 МГц до
1000 МГц при уровне сигнала менее 50 В/
м не вызывают срабатывания и перезапуска дат-
чика.
Информация для заказа
DS150i ПИК датчик запроса на
выход
Корпус серого цвета. Для использования в
решениях с запросом на выход (REX). Зона
обнаружения 2,4 м x
3 м.
DS150i
DS151i ПИК датчик запроса на
выход
Корпус черного цвета. Для использования в
решениях с запросом на выход (REX). Зона
обнаружения 2,4 м x
3 м.
DS151i
Дополнительные аксессуары
TP161 Подкладка
Подкладка черного цвета используется при
установке датчика на стандартную распре-
делительную коробку для одного комплекта.
TP161
TP160 Подкладка
Подкладка светло-серого цвета использует-
ся при установке датчика на стандартную
распределительную коробку для одного
комплекта.
TP160
