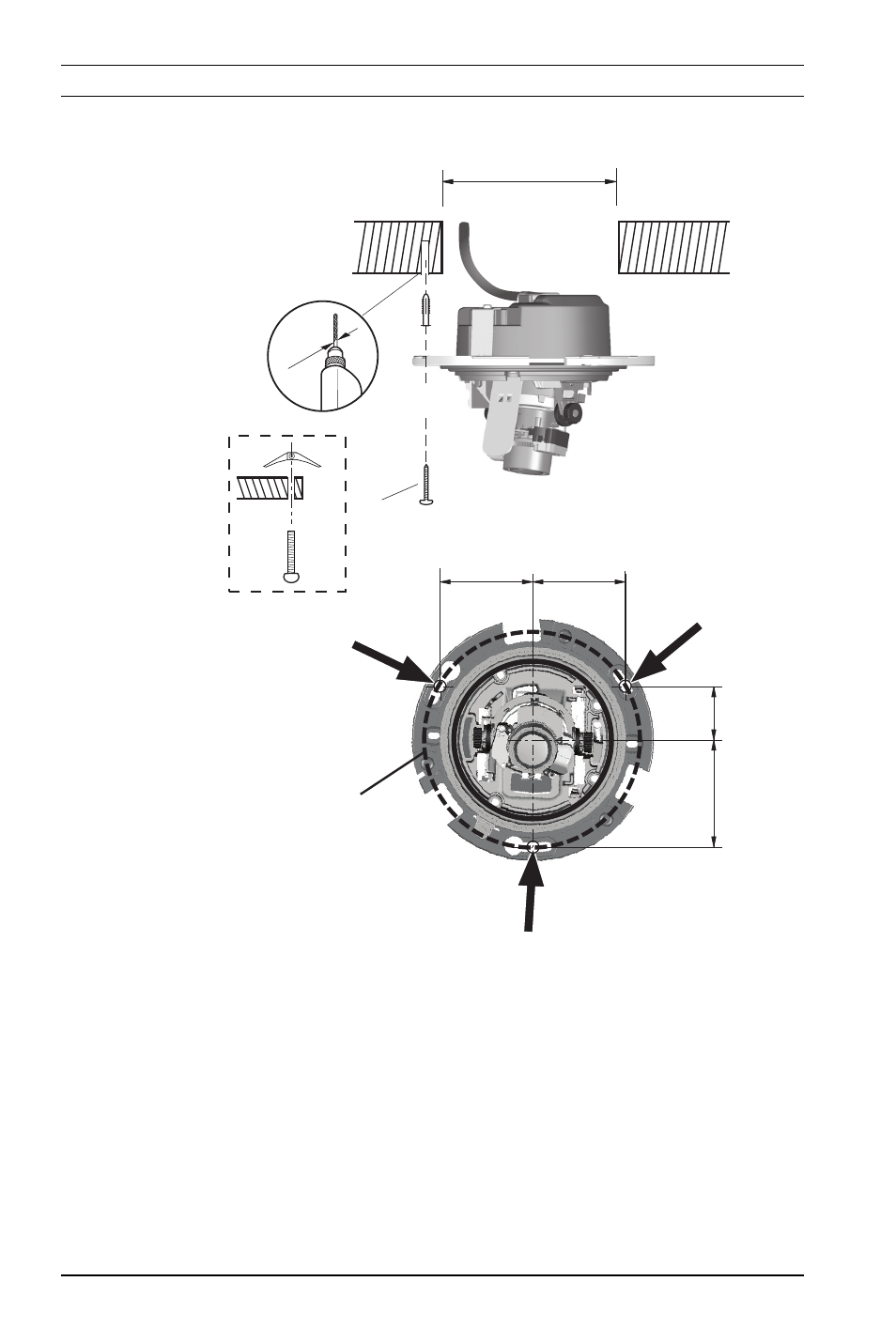

5.2.2 Утопленный монтаж
Чтобы выполнить утопленный монтаж камеры, выполните
следующие действия:
1. Используя монтажный шаблон, разметьте углубление и
отверстия, указанные на чертеже. Диаметр начальной
окружности составляет 133 мм.
2. Вырежьте углубление.
3. Просверлите три отверстия диаметром 8 мм.
4. Вставьте в отверстия прилагаемые заглушки.
5. Частично вставьте два винта в монтажные отверстия.
