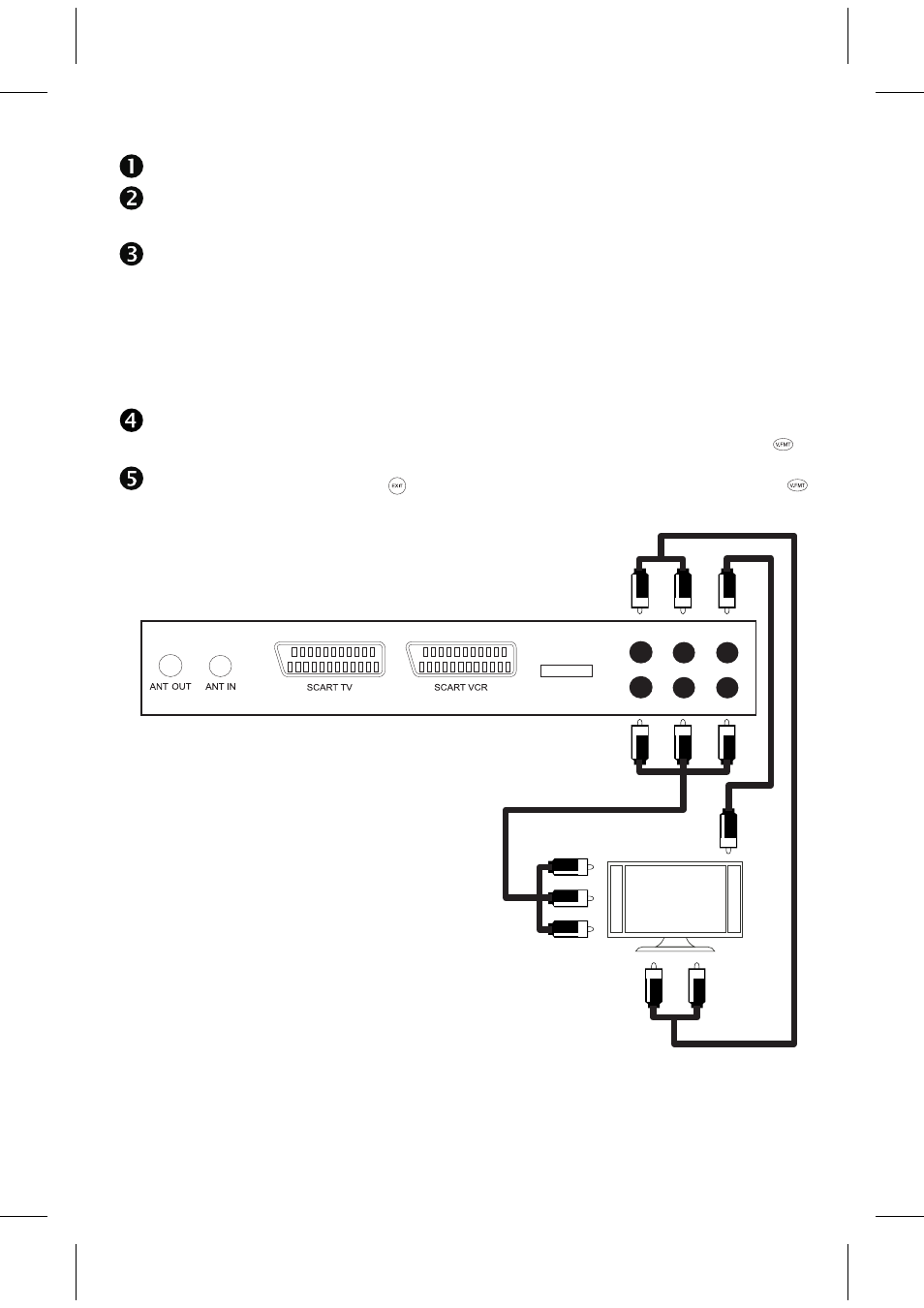

Подключение через компонентный видеовыход YUV (YPbPr)
Подключите штекер антенного кабеля к разъему ANT IN приставки.
Выполните подключение по интерфейсу YUV (YPbPr), для этого соедините разъемы Y Pb Pr приставки с
соответствующими разъемами телевизора. Затем переведите телевизор в режим интерфейса YUV
(YPbPr).
Звуковой сигнал необходимо подключить отдельным кабелем. Существуют два варианта подключения
звука: аналоговый и цифровой (через аналоговые стерео разъемы L, R, или через цифровой коак
сиальный выход COAXIAL).
a Для аналогового подключения стереозвука соедините RCA разъемы приставки L и R с
соответствующими разъемами телевизора красного и белого цвета (см. описание Вашего
телевизора).
a Для цифрового подключения звука используйте цифровой коаксиальный выход приставки COAXIAL.
При необходимости выберите формат цифрового звукового сигнала, см. п. "ПАРАМЕТРЫ
ВИДЕОСИГНАЛА И ЗВУКА".
Установите разрешение изображения в меню приставки "ТВ СИСТЕМА" в соответствии с
возможностями Вашего телевизора, см. п. "ПАРАМЕТРЫ ВИДЕОСИГНАЛА И ЗВУКА". Для последо
вательного переключения видеорежимов во время просмотра телепрограмм используйте кнопку .
В случае включения неподдерживаемого разрешения, при котором пропадает изображение на
телевизоре, трижды нажмите кнопку для выхода из меню приставки, и затем нажимайте кнопку
до появления изображения видеорежима 576i.
ТЕЛЕВИЗОР
HDTV
HDMI
L R COAXIAL
Y Pb Pr
Ц
И
Ф
Р
О
В
О
Й
В
Х
О
Д
З
В
У
К
А
ВХОД ЗВУКА STEREO
КОМПОНЕНТНЫЙ
ВИДЕОВХОД YUV
