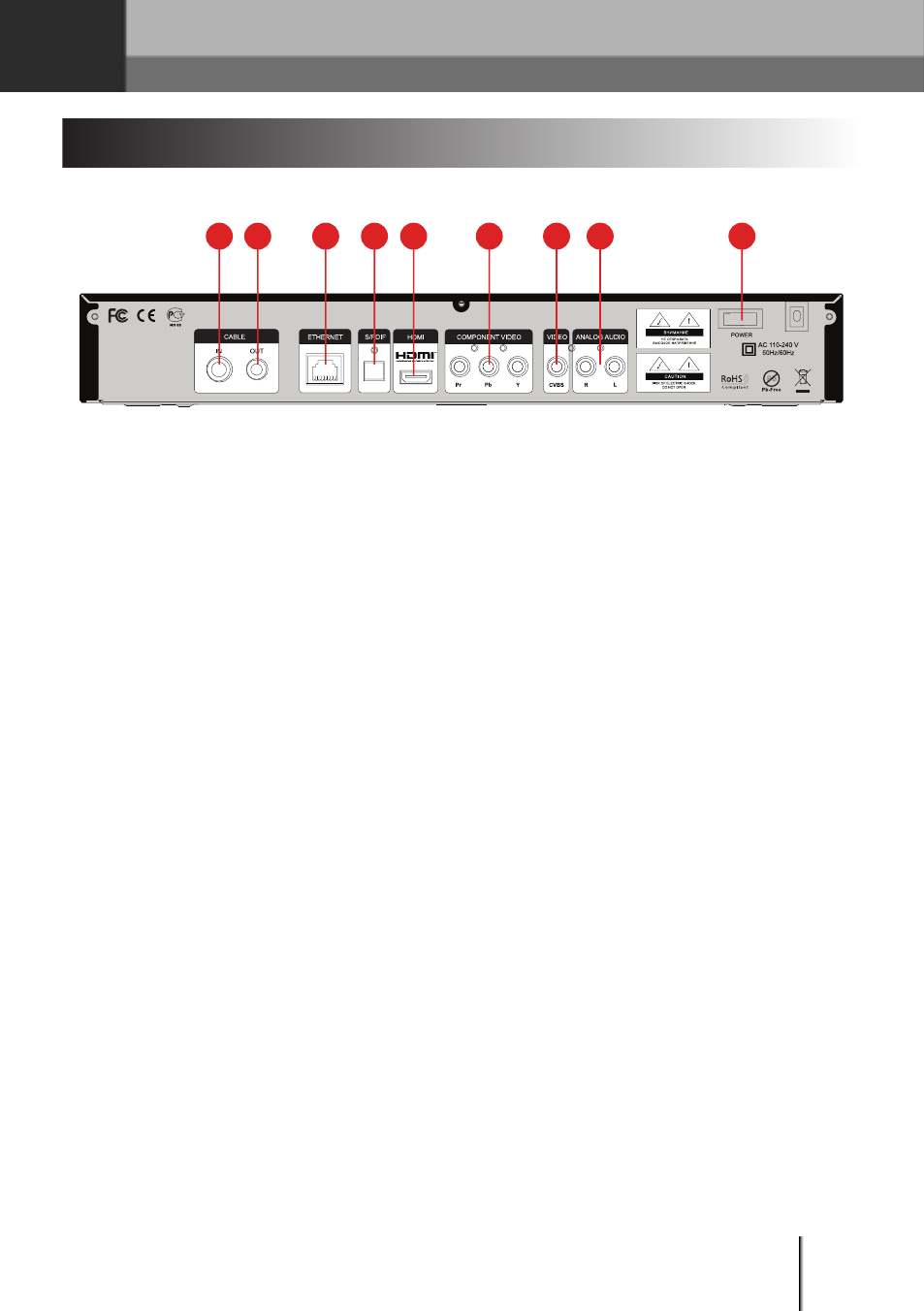

1. CABLE IN
Разъем для подключения кабеля антенны.
2. CABLE OUT
Петлевой разъем для подключения другого ресивера
3. ETHERNET
Разъем, предназначенный для подключения Ethernet кабеля. *Задействован не во всех
модификациях.
4. S/PDIF
Цифровой оптический аудиовыход.
5. HDMI
Разъем для подключения ресивера к Вашему телевизору высокой четкости.
6. COMPONENT VIDEO
Видеовыход для подключения к компонентному YPrPb видеовходу Вашего телевизора.
7. VIDEO
Выход композитного видео (CVBS). Служит для подачи видеосигнала на видеовход Вашего
телевизора.
8. ANALOG AUDIO
Два разъема типа «тюльпан» для подключения дополнительных внешних аудио усилителей или
аудиовхода телевизора. Вывод аналогового стереозвука. Правый канал – красный разъем, левый
канал – белый.
9. Выключатель питания
Позволяет отключить цифровой ресивер от сети питания, не вынимая шнура из розетки.
