Инструкция по эксплуатации HONDA BF60A
Страница 127
126

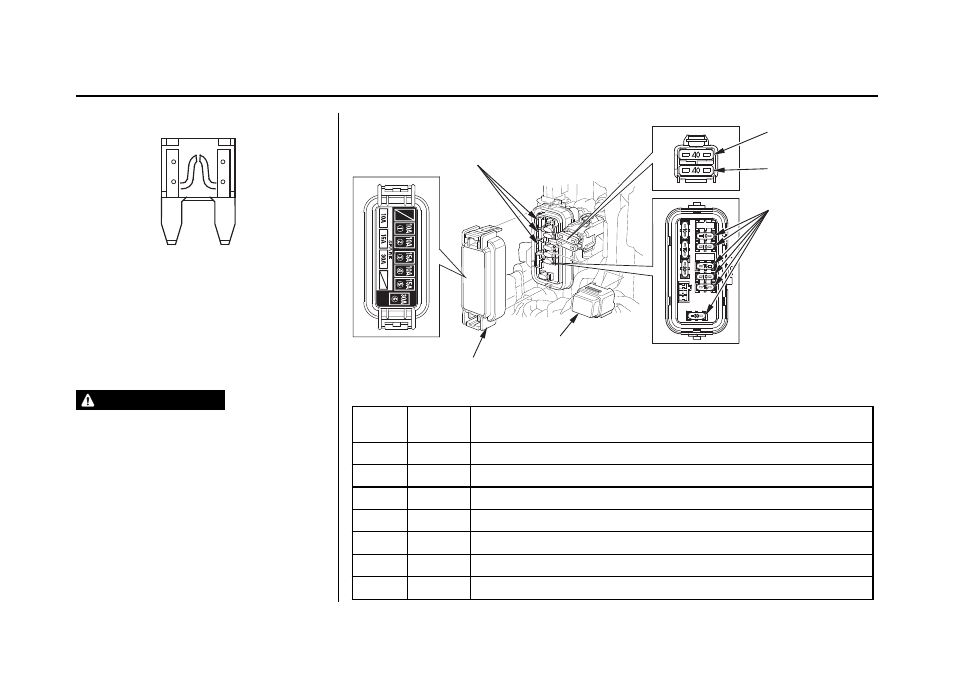

Предохранитель
ПЕРЕГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ
Если предохранитель перегорел, то во время
работы двигателя аккумуляторная батарея не
будет заряжаться генератором. Перед заменой
перегоревшего предохранителя проверьте ве-
личину тока, потребляемого дополнительным
электрическим оборудованием, и исправность
этого оборудования и электропроводки.
ПРЕДУПРЕЖДЕНИЕ
Запрещается использовать предо-
•
хранители, отличающиеся по номи-
нальному току от штатных. В против-
ном случае возможно возникновение
пожара или серьезные повреждения
системы электрооборудования.
Перед тем как заменять предохрани-
•
тель, снимите клемму черного про-
вода с отрицательного полюсного
вывода (-)аккумуляторной батареи.
В противном случае может возник-
нуть короткое замыкание.
Предо-
хранитель
№
Номинал
Защищаемый компонент
40 А
Генератор (регулятор/выпрямитель напряжения – цепь зарядки акк. Батареи)
ᕃ
10 А
Топливный насос высокого давления
ᕄ
10 А
Реле системы гидроподъема, главное реле, зуммер, индикаторы, втягивающее
реле стартера, приборы
ᕅ
15 А
Блок ECU управления двигателем, топливные форсунки, датчики №1 и №2 по-
ложения коленчатого вала
ᕆ
10 А
Разъем NMEA, датчик кислорода, электропроводка индикаторов
ᕇ
15 А
Блок ECU управления двигателем, катушки зажигания
ᕈ
30 А
Цепи предохранителей №1, 3, 4, 5
ЗАПАСНЫЕ ПРЕДОХРАНИТЕЛИ
(номинал: 10A, 15A, 30A)
ЗАПАСНОЙ
ПРЕДОХРАНИТЕЛЬ
ГЕНЕРАТОРА (40A)
ПРЕДОХРАНИТЕЛЬ
ГЕНЕРАТОРА
(номинал: 40A)
КОРПУС ПРЕДОХРАНИТЕЛЯ
ГЕНЕРАТОРА
КОРПУС ПРЕДОХРАНИТЕЛЯ
ПРЕДОХРАНИТЕЛИ
(10A, 15A, 30A)
