КОНВЕКЦИОННАЯ
ТЕХНОЛОГИЯ
МОЩНОСТЬ
15—25—30—35 кВт
НАГРЕВ ГВС
ИСПОЛЬЗОВАНИЕ
ВНЕШНЕГО БОЙЛЕРА
ШИРИНА
44 см
TALIA SYSTEM

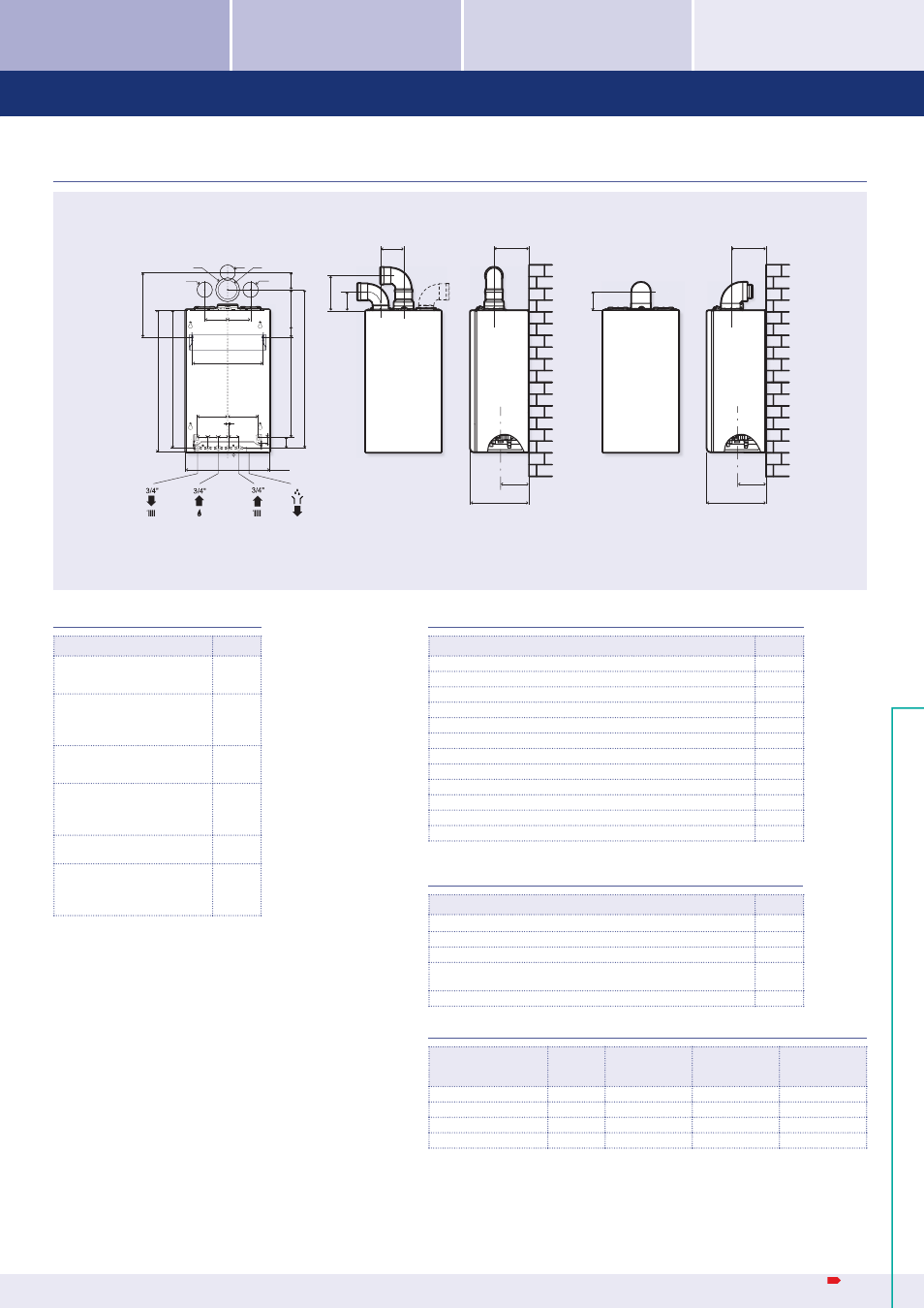

РАЗМЕРЫ И СОЕДИНЕНИЯ
ОПИСАНИЕ КОД
Комплект перевода на сжиженный газ, 15/24/25 кВт, CF-FF 3318261
Комплект перевода на сжиженный газ, 30 кВт, FF
3318264
Комплект перевода на сжиженный газ, 30 кВт, СF 3318327
Комплект перевода на сжиженный газ, 24/25 кВт,
CF-FF, и 30 кВт, CF
3318268
Комплект перевода на сжиженный газ, 30/35 кВт, FF 3318269
КОМПЛЕКТ ГАЗОВЫХ ПРИНАДЛЕЖНОСТЕЙ
МОЩНОСТЬ
60/100
C12/C13
80/125
C32/C33
80/80
C52/C53
15 кВт FF м 4 11 40
25 кВт FF м 4 11 40
30 кВт FF м 4 11 40
35 кВт FF м 2 7 34
МАКСИМАЛЬНАЯ ДЛИНА ДЫМОХОДА
ПРИНАДЛЕЖНОСТИ ДЛЯ КАСКАДНОЙ СИСТЕМЫ
ОПИСАНИЕ КОД
Каскадный контроллер 3318282
Комплект монтажных деталей (клеммы) 3318352
Бокс для настенного монтажа 3318353
Пульт управления BM8 3318284
Датчик комнатной температуры с корректировкой 3318283
Датчик уличной температуры 3318059
Электронный интерфейс CoCo 3318070
3-ходовой смесительный клапан 3/4’’ 3318145
3-ходовой смесительный клапан 1’’ 3318146
3-ходовой смесительный клапан 1 1/4’’ 3318147
Датчик температуры в подающей линии отопления 3318060
Датчик температуры в бойлере 3318061
ОПИСАНИЕ КОД
Вертикальный участок
трубы ∅60/100
3318008
Горизонтальный коак-
сиаль ный участок трубы
∅
60/100, длина 1000 мм
3318000
Вертикальный участок
трубы ∅60/100—80/125
3318040
Горизонтальный коак-
сиаль ный участок трубы
∅
80/125, длина 1000 мм
3318035
Переходник (∅60/100—80)
для раздельной системы
3318367
Горизонтальные раздель-
ные трубы (∅80), комплект
для отвода дымовых газов
3318368
СИСТЕМЫ ДЫМООТВОДА
15—35 кВт : 375 15—35 кВт : 375
830
195
105 105
520
60
30
4,5
745 725
340
250
90
∅125 ∅100 ∅80
∅80 ∅80
120
160 160
54545454
440
370
120
232 232
246 246
120
∅80/80 ∅60/100—∅80/125
