Инструкция по эксплуатации CHAMPION Тележка прицепная С3030
Страница 2
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ К КУЛЬТИВАТОРАМ
НАЗНАЧЕНИЕ
Тележка прицепная предназначена для транспортировки различных грузов
при выполнении работ на приусадебных участках, садах и в огородах инди-
видуального пользования. Тележку можно использовать для перевозки раз-
личных сыпучих, длинномерных, штучных грузов. Разгрузку с тележки можно
осуществлять способом опрокидывания кузова в сторону заднего борта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность, кг.
250
Собственная масса, кг.
50
Габариты кузова, мм
830х1100х300
Колеса
4,00х10
Максимальная скорость, км/час
10
Тормоз
Ленточный. Ножной привод.
ПОДГОТОВКА К РАБОТЕ
Тележка поставляется в частично демонтированном виде. Порядок сборки:
1. Установить тягу в поперечину с дышлом и закрепить при помощи
болтов М10х60 и гаек М10.
2. Перевернуть кузов тележки днищем вверх.
3. Закрепить поперечину с дышлом на кузов тележки при помощи
болтов М10х60 и гаек М10.
4. Соединить передний и задний трос тормоза через петлю и зафик-
сировать тросовым зажимом. Отрегулировать тормоза до нужного
положения, регулируя длину переднего троса.
5. Установить крылья на кузов и закрепить при помощи гаек М6.
6. Установить колеса на ступицы ниппелем вовнутрь и закрепить
болтами М10х20 (8 шт.) и гайками М10.
7. Установить тележку на колеса.
8. Установите сиденье изнутри кузова и зафиксируйте болтами М8 х
55 и гайками М8.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Узел
Период
Смазка устройства присоединения к культиватору*
1 раз в месяц
Смазка подшипников ступиц колес*
1 раз в 3 месяца
Смазка троса тормозной системы*
1 раз в 3 месяца
*Универсальная смазка Champion ЕР-0 (артикул для заказа 952814/952815), либо «Литол-24».
Хранить тележку рекомендуется в закрытом сухом помещении.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
И СРОК СЛУЖБЫ ИНСТРУМЕНТА
Гарантийный срок эксплуатации тележки составляет 12 месяцев со дня прода-
жи в розничной сети при соблюдении правил эксплуатации и хранения. Срок
службы тележки составляет 5 лет.

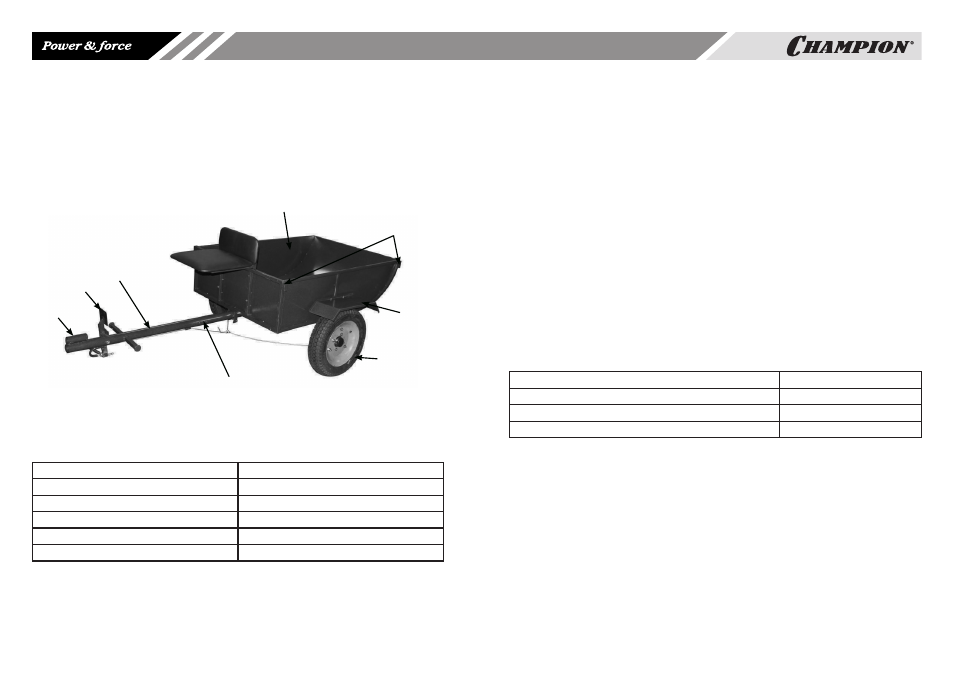

СЦЕП
ТОРМОЗ
ТЯГА
ПОПЕРЕЧИНА С ДЫШЛОМ
ВТУЛКИ ДЛЯ
НАРАЩИВАНИЯ
БОРТОВ
КУЗОВ
КРЫЛО
КОЛЕСО
