9

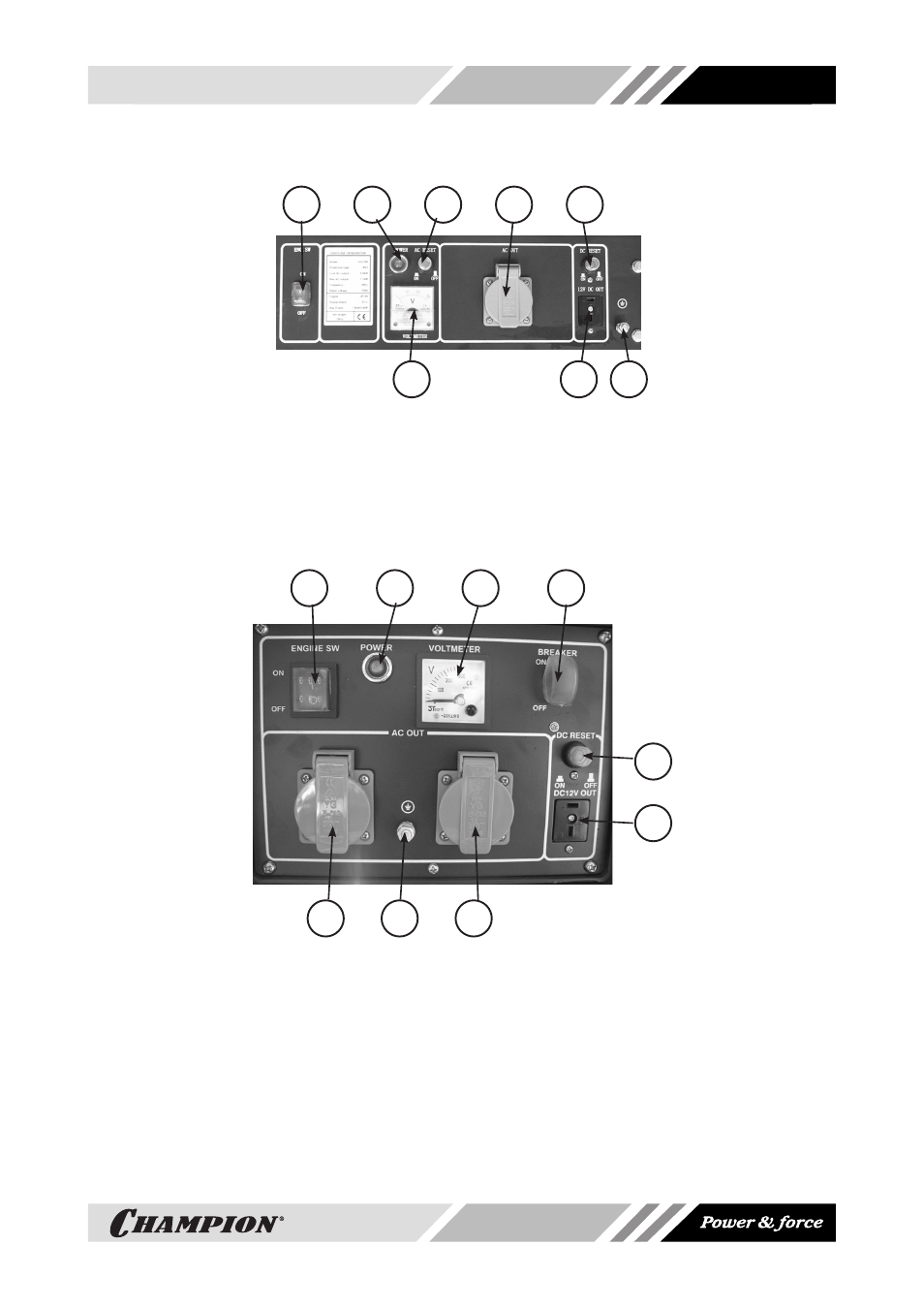

ПАНЕЛЬ УПРАВЛЕНИЯ (GG1300)
1
2 3 4 5 6
7 8
1.Вольтметр 2. Выключатель зажигания 3. Контрольная лампочка работы генератора
4. Предохранитель 5.Розетка 220В/16А 6.Предохранитель розетки 12В 7.Розетка 12В/8,3А
8.Клемма заземления
Рис.3
ПАНЕЛЬ УПРАВЛЕНИЯ (GG2700/GG2800,GG3300)
1 2
3 4 5 6
7
8
9
1.Клемма заземления 2.Розекта 220/16А 3.Выкючатель зажигания
4.Контрольная лампочка работы генератора 5.Вольтметр 6.Выключатель напряжения
7.Предохранитель розетки 12В 8.Розетка 12В/8,3А 9.Розетка 220В/16А
Рис.4
