8
РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ
И ОРГАНОВ УПРАВЛЕНИЯ

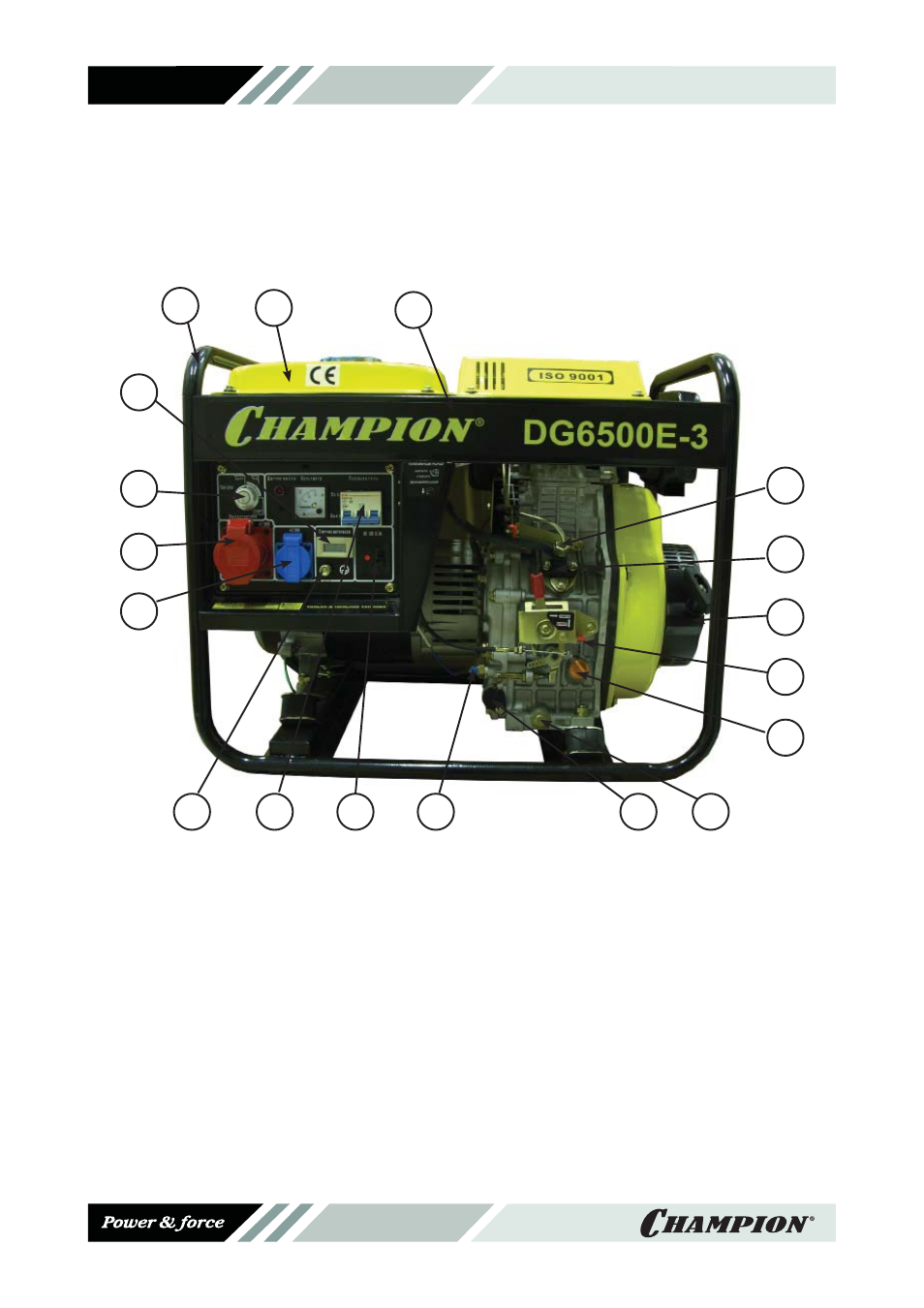

На рисунках 1,2 представлено расположение основных узлов и органов управления.
1 2 3
4
5
6
7
8
9
18
17
16
15
10
11
12 13 14
1.Рама 2.Бак топливный 3.Рычаг декомпрессора 4.Топливный насос
5.Рычаг изменения оборотов двигателя 6.Стартер ручной 7.Рычаг выключения двигателя
8.Крышка-щуп масляного картера 9.Пробка для слива масла 10. Фильтр масляный
11.Датчик уровня масла. 12. Розетка 12В 13. Прерыватель напряжения 14.Клемма заземления
15.Розетка 220В 16.Розетка 380В 17.Замок зажигания 18.Счетчик моточасов 19. Вольтметр
20. Датчик уровня масла 21. Защита 12В розетки
Рис.1
