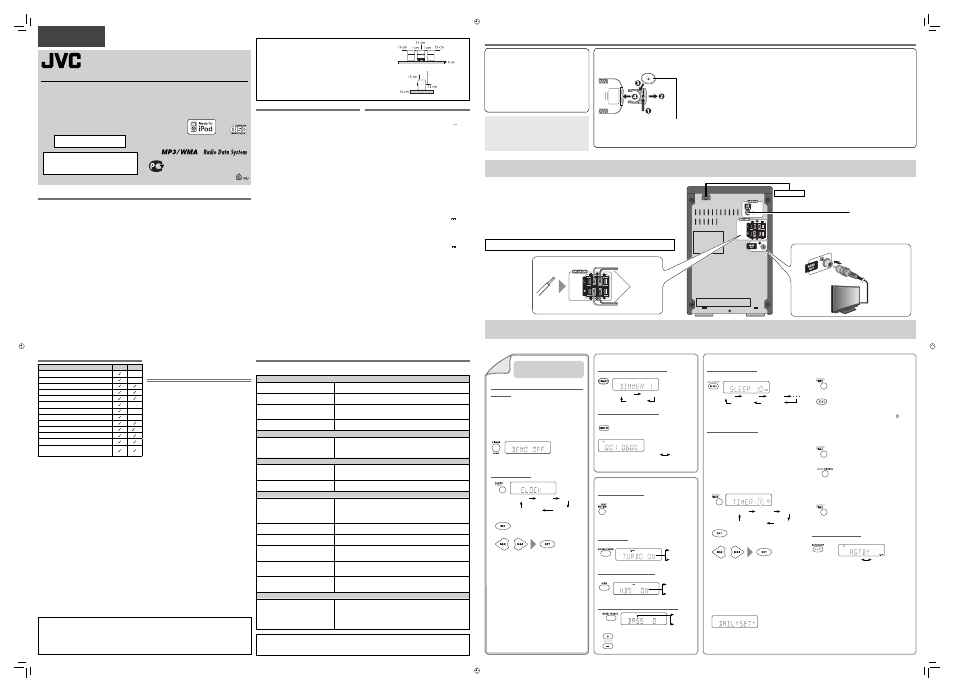

JVC UX-SG5 - Инструкция

ВНИМАНИЕ: Обеспечение вентиляции
Во избежание поражения электрическим током
и возгорания, а также для предотвращения
возможных повреждений, устанавливайте устройство
следующим образом:
Спереди: Следует избегать препятствий и обеспечить
открытое пространство вокруг устройства.
Сбоку/сверху/сзади: Не следует размещать никаких
препятствий в пределах зон, размеры которых
указаны на рисунке.
Снизу: Установите устройство на ровную
горизонтальную поверхность. Для обеспечения
надлежащей вентиляции разместите на подставке
высотой не менее 10 см. 1.
2.
3.
Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми марками
корпорации Microsoft в США и/или других странах.
iPod является торговой маркой Apple Inc., зарегистрированной в США и других странах.
“Made for iPod” означает, что электронное устройство было создано для подключения специально к
проигрывателю iPod, и разработчик гарантирует соответствие стандартам качества функционирования Apple.
Компания Apple не несет ответственности за работу устройства и его соответствие стандартам безопасности и
регулятивным нормам. •
•
•
•
Вид спереди
Вид сбоку
1
Таймер отключения
Укажите время (в минутах).
Для просмотра времени, оставшегося до
отключения питания системы, нажмите кнопку
SLEEP один раз.
Ежедневный таймер
С помощью ежедневного таймера можно
просыпаться под любимую музыку.
Установите часы перед использованием
ежесуточного таймера (см. “Установка часов” в
“Начальная установка параметров”).
В памяти системы может храниться три значения
ежедневного таймера.
Предварительно выполните настройку на
радиостанцию, вставьте диск или подключите
запоминающее USB-устройство большой емкости/
iPod к системе.
1 Выберите номер ежедневного таймера.
2
3 Задайте настройки таймера.
Часы и минуты для времени включения и
времени выключения
Источник воспроизведения
Для “TUNER FM”: Выберите
запрограммированный номер. (Чтобы
запрограммировать радиостанции, см.
“Программирование радиостанций” в разделе
“Радиоприемник FM” на стр. 2.)
Для “CD” или “USB”: Выберите номер дорожки.
(Для MP3/WMA: Выберите группу, затем номер
дорожки.)
Уровень громкости
Для исправления ошибки ввода нажмите
CANCEL. Теперь Вы можете вернуться к
предыдущему шагу.
•
•
•
•
–
–
•
•
–
•
4 Несколько раз последовательно нажмите кнопку
TIMER, чтобы выйти из режима настройки.
5 Отключите систему.
Индикатор STANDBY начинает мигать.
В режиме ожидания индикатор таймера ( ) не
отображается.
Отключение ежедневного таймера
1 Выберите номер ежедневного таймера.
2 Отключите выбранный ежедневный таймер.
Индикатор таймера выключится.
Заданные настройки таймера сохраняются.
3 Несколько раз последовательно нажмите кнопку
TIMER, чтобы выйти из режима настройки.
Авторежим ожидан
Систему можно выключать автоматически.
“A.STBY” и “SET” отображаются попеременно.
После остановки воспроизведения начинает
мигать индикатор А.STBY. Если в течение 3 минут
не выполняются никакие операции, система
отключается.
Эта функция не может использоваться, когда в
качестве источника выбрано “TUNER FM” или
“AUDIO IN”.
Эта функция не работает, когда активирован таймер
отключения.
•
•
•
•
•
Круглая литиевая батарея
(номер изделия: CR2025)
Настройки звука
Отключение звука
Мгновенное снижение громкости
Для восстановления уровня громкости нажмите
кнопку еще раз или настройте громкость заново.
Sound Turbo
Подчеркивание звука
Hyper Bass Sound (HBS)
Усиление басов
Уровни верхних и низких частот
1
2 Настройте уровень.
❍
•
Настройки дисплея
Яркость дисплея/подсветки
Можно включить затемнение дисплея и подсветки.
Информация на дисплее
Можно выбрать информацию, отображаемую на
дисплее.
Пример: Во время воспроизведения диска CD...
Информация, отображаемая на дисплее,
отличается в зависимости от источника.
❍
•
Совместимые модели iPod
Модель iPod Аудио Видео
iPod nano –
iPod nano (второе поколение) –
iPod nano (третье поколение)
iPod nano (четвертое поколение)
iPod nano (пятое поколение)
iPod mini –
iPod mini (второе поколение) –
iPod (четвертое поколение) –
iPod classic
iPod photo (четвертое поколение) *
iPod video (пятое поколение)
iPod touch
iPod touch (второе поколение и
модель осени 2009)
Только для неподвижных изображений
Если возникают проблемы при воспроизведении
файлов с помощью проигрывателя iPod, обновите
программное обеспечение iPod на последнюю версию.
Более подробную информацию об обновлении iPod
смотрите на веб-сайте Apple <http://www.apple.com>.
*
•
Отмена демонстрации индикации на
дисплее
Если в течение около 2 минут после
подключения к сети и включения питания
системы не выполняется каких-либо действий,
автоматически запускается режим демонстрации
индикации на дисплее.
Чтобы отменить демонстрацию индикации на
дисплее
Установка часов
1
“CLOCK” и “ADJUST” отображаются попеременно.
2
3 Задайте часы и минуты.
Чтобы вернуться к предыдущему шагу,
нажмите CANCEL.
Часы не отображаются на дисплее до тех пор,
пока не будут установлены.
Часы могут спешить или отставать на
1 – 2 минуты в месяц. Периодически может
потребоваться настраивать часы повторно.
•
•
•
СИСТЕМА МИКРОКОМПОНЕНТОВ
UX-SG5B
—состоит из модулей CA-UXSG5B и SP-UXSG5B
UX-SG5S
—состоит из модулей CA-UXSG5S и SP-UXSG5B
Поставляемые принадлежности
После распаковки убедитесь в том, что в комплект
поставки устройства входят все перечисленные
ниже компоненты:
Пульт дистанционного управления (× 1)
Круглая литиевая батарея CR2025 (× 1)
Батарея уже была установлена в пульт
дистанционного управления на
заводе-изготовителе.
Антенна FM (× 1)
Композитный видеокабель (× 1)
Если какой-либо из указанных элементов
отсутствует, обратитесь к агенту по продажам.
❍
•
•
–
•
•
Примечания относительно шнура питания
Если Вы собираетесь уехать на длительный период
времени, выньте вилку из розетки.
При отключении системы от сети держитесь за вилку,
а не шнур питания.
Не касайтесь шнура питания влажными руками.
При чистке или перемещении системы отключайте ее
от сети.
Не видоизменяйте, не перегибайте и не дергайте
шнур питания, а также не ставьте на него тяжелые
предметы. Это может привести к возгоранию,
поражению электрическим током и другим
несчастным случаям.
Защита от влаги, воды, пыли и высоких температур
Не размещайте систему в местах с высокой
влажностью или большим содержанием пыли.
Если в систему попала вода, отключите питание,
выньте вилку из розетки и обратитесь к агенту по
продажам. Использовать систему в таком состоянии
нельзя, так как это может привести к возгоранию или
поражению электрическим током.
Не подвергайте систему воздействию прямых
солнечных лучей и не размещайте ее рядом с
обогревателем.
•
•
•
•
•
•
•
•
ПРИМЕЧАНИЯ:
Храните батарею в недоступном для детей месте. Если ребенок случайно проглотил батарею, немедленно
обратитесь к врачу.
Для предотвращения перегрева, разрыва или возгорания батареи:
Не перезаряжайте, не закорачивайте, не разбирайте и не нагревайте батарею, а также не подвергайте ее
воздействию огня.
Не оставляйте батарею рядом с другими металлическими материалами.
При утилизации или хранении батареи заверните ее в пленку и изолируйте.
Не разбирайте батарею с помощью пинцета или аналогичных инструментов.
Утилизация батареи должна осуществляться надлежащим образом в соответствии с местным
законодательством.
Не подвергайте батарею (батарейный блок или установленную батарею) воздействию источников повышенных
температур, таких как: солнечные лучи, огонь и т. п.
ВНИМАНИЕ!
При неправильной замене аккумуляторных батарей существует опасность взрыва. При замене следует
использовать батареи того же типа или их эквиваленты.
•
•
–
–
–
–
•
•
Начало работы
Улучшение качества приема FM
Отключите поставляемую антенну FM и подключите внешнюю антенну FM
(не входит в комплект поставки), используя кабель с сопротивлением
75 Ω и коаксиальным разъемом (IEC или DIN45325).
Красный
Черный
От левого динамика
От правого динамика
Антенна FM (входит в комплект поставки): Раздвиньте ее для
получения наилучшего качества приема.
Обслуживание
Для наилучшей работы системы содержите диски и
устройство в чистом состоянии.
Обращение с дисками
При извлечении диска из футляра возьмите его за
края и слегка надавите на центральное отверстие.
Не касайтесь блестящей поверхности диска и не
сгибайте его.
После использования убирайте диск в футляр.
Укладывая диск в коробку, будьте осторожны и не
поцарапайте его поверхность.
Не подвергайте диск воздействию прямого
солнечного света, повышенных температур и влаги.
Чистка диска:
Протирайте диск при помощи мягкой ткани в
направлении от центра к краям.
Чистка системы
Пятна необходимо удалять мягкой тканью. При
наличии большого количества пятен смочите ткань
в растворе нейтрального моющего средства и воды,
тщательно отожмите, удалите пятна, а затем протрите
систему сухой тканью.
Во избежание снижения качества системы, ее
повреждения или обдирания краски с поверхности
соблюдайте следующие меры предосторожности:
НЕ трите слишком сильно.
НЕ используйте растворитель или бензин.
НЕ используйте летучие вещества, например
инсектициды.
НЕ трите пластмассовые и резиновые части слишком
долго.
•
•
•
•
•
•
•
–
–
–
–
ПРИМЕЧАНИЯ:
Убедитесь в том, что проводники антенны не соприкасается с какими-либо другими разъемами,
соединительными кабелями или кабелями питания. Размещайте антенны подальше от
металлических деталей системы, соединительных кабелей и шнура питания переменного тока. В
противном случае это может привести к ухудшению приема.
При подключении кабелей динамика соблюдайте полярность его разъемов: красный к (+), а черный
к (–).
НЕ подключайте несколько динамиков к одному разъему.
Используйте только динамики с сопротивлением, равным указанному рядом с клеммами для
динамиков на задней панели системы.
НЕ допускайте контакта оголенных проводов кабелей динамика с металлическими деталями системы. •
•
•
•
•
Звук и другие настройки
Меры предосторожности
Подключение
Подключайте шнур питания от сети переменного тока только после подключения всех остальных кабелей.
LVT2114-011B[EV]
0210YAMMDWDAT
©2010 Victor Company of Japan, Limited
Чтобы отключить режим демонстрации
индикации на дисплее, см. “Отмена
демонстрации индикации на дисплее” в
“Начальная установка параметров”.
Благодарим Вас за приобретение
изделия компании JVC.
ИHCTPУKЦИИ ПO
ЭKCПЛУATAЦИИ
В этом руководстве...
Объяснения операций даны для использования
кнопок на пульте дистанционного управления, если
не указано другое. Однако, если на системе имеются
кнопки с такими же или похожими названиями, их
также можно использовать для выполнения операций.
Слова “файл” и “дорожка” взаимозаменяемы. •
•
Технические характеристики
Главное устройство (CA-UXSG5B/CA-UXSG5S)
Общие сведения
Источник питания: 230 В переменного тока , 50 Гц
Потребляемая мощность (во время работы): 16 Вт
Потребляемая мощность (в режиме ожидания):
1,00 Вт или менее
Размеры (Ш × В × Г) [включая выступающие части]:
165 mm × 250 mm × 226 mm
Масса: 2,3 кг
Аудиовыход
Аналоговый аудиовыход:
Динамики × 2
Выходная мощность
(IEC 268-3):
40 Вт (20 Вт + 20 Вт) при 6 Ω
(10% общего гармонического искажения)
Подстраиваемое сопротивление: 6 Ω – 16 Ω
Аудиовход
Вход звука:
AUDIO IN × 1
NORMAL: 500 мВ/47 кΩ
HIGH: 250 мВ/47 кΩ
iPod × 1: 5 В постоянного тока 500 мА
USB
Совместимость с USB 2.0 Full-Speed
Совместимое устройство:
Запоминающее USB-устройство большой емкости
Совместимая файловая система:
FAT16, FAT32
Выходная мощность: 5 В постоянного тока 500 мА
Тюнер
FM-тюнер:
Принимаемые частоты: От 87,5 МГц до 108,00 МГц
Антенна: 75 Ω - несбалансированного типа
Динамик (SP-UXSG5B)
Тип: Тип с отражением низких частот
Динамик: Полный диапазон: 10 см
Допустимая входная мощность: 20 Вт
Полное сопротивление: 6 Ω
Размеры (Ш × В × Г) [включая выступающие части]:
140 mm × 250 mm × 134 mm
Масса (1 динамик): 1,3 кг
Поставляемые принадлежности
См. “Поставляемые принадлежности” в “Начало работы”.
Конструкция и технические требования могут быть
изменены без уведомления.
•
•
•
•
•
•
•
•
•
•
•
•
•
• Красный
(На главном устройстве)
(Удерживать)
Главное устройство
Динамик Динамик
Главное устройство
Устранение проблем
При возникновении неполадок в системе, прежде чем обратиться в сервисную службу, попробуйте устранить их
самостоятельно, используя приведенные ниже рекомендации.
Общие сведения
Не поступает питание.
\ Вилка недостаточно плотно вставлена в розетку. Вставьте вилку
правильно.
Происходит внезапный сброс
выбранных параметров или настроек. \ Время ограничено. Начните выполнение процедуры с начала.
Не работает пульт дистанционного
управления системы. \ Между пультом дистанционного управления и телеметрическим
датчиком системы находится препятствие.
\ Разрядилась батарея.
Нет звука. \ Динамик подключен неправильно или ненадежно.
\ Подсоединены наушники.
Радиоприемник FM
Прослушивание затруднено из-за
помех.
\ Антенна подключена неправильно или ненадежно.
\ Антенна FM выдвинута или расположена неправильно.
\ Электростатический разряд с вашего тела может стать причиной
помех. Если это произойдет, выключите и снова включите систему.
iPod
Проигрыватель iPod не воспроизводит
записи, хотя на дисплее появляется
надпись “CONNECT”.
\ Батарея iPod разряжена частично или полностью. Зарядите
батарею iPod.
На дисплее появится индикатор
“PLEASE IPOD CHECK”. \ Проигрыватель iPod не подключен правильно.
Диск/USB
Диск/запоминающее USB-устройство
большой емкости не воспроизводится.
\ Диск загружен неправильно. Вставьте диск этикеткой вверх.
\ Диск записан с использованием “режима пакетной записи
(файловая система UDF)”. Воспроизведение диска невозможно.
\ Запоминающее USB-устройство большой емкости не подключено
надлежащим образом.
На дисплее появится индикатор
“NO FILE”. \ Файлы MP3/WMA не записаны должным образом на
запоминающее USB-устройство большой емкости.
Группы и дорожки воспроизводятся не
так, как ожидалось. \ Порядок воспроизведения определяется при записи групп и
дорожек. Он зависит от приложения для записи.
Звук с диска/запоминающего
USB-устройства большой емкости
прерывист. \ Диск поцарапан или загрязнен.
\ Файлы MP3/WMA не были должным образом записаны на
запоминающее USB-устройство большой емкости.
Звук с запоминающего USB-устройства
большой емкости прерывается. \ Помехи и статическое электричество могут остановить звучание. В
этом случае отключите и снова подключите запоминающее
USB-устройство большой емкости после выключения системы.
Лоток для дисков не открывается или
не закрывается. \ Не подсоединен шнур питания.
\ Извлечение диска заблокировано. На дисплее отображается надпись
“LOCKED” (см. “Запрещение извлечения диска” в “Диск/USB” на стр. 2).
Таймеры
Ежедневный таймер не работает.
\ Система была включена при срабатывании таймера. Таймер
начинает работать только при выключенной системе.
\ При отключении шнура питания или сбое питания происходит
сброс таймера. Сначала необходимо повторно установить часы,
а затем таймер. (См. “Установка часов” в “Начальная установка
параметров” и “Ежедневный таймер” в ”Таймеры” справа.)
Если система не работает правильно, отсоедините шнур питания переменного тока от сетевой розетки,
немного подождите и подсоедините шнур питания снова.
Компания JVC не несет ответственности за любую потерю данных на запоминающем USB-устройстве большой
емкости или iPod в процессе использования данной системы. •
•
Начальная установка
параметров
DIMMER 2 DIMMER 1
DIM OFF
Время от начала текущей дорожки Часы
TURBO ON
TURBOOFF
HBS ON
HBS OFF
Таймеры ❍
CLOCK ADJUST Выход из режима настройки
TIMER-1 TIMER-2 TIMER-3
Монитор
Просмотр видеозаписи/изображения с iPod
Типы дисков или
файлов, доступные для
воспроизведения
Данная система может воспроизводить...
Звуковые компакт-диски и диски CD-R/CD-RW в
формате звукового компакт-диска
Файлы MP3/WMA на дисках CD-R, CD-RW (формат
ISO 9660) или запоминающем -устройстве большой
емкости (максимальная скорость передачи данных:
2 Мбит/с)
Система не воспроизводит диски, записанные в
“пакетном” режиме.
Система может распознать до 99 групп и 999 дорожек,
расположенных на диске или запоминающем
USB-устройстве большой емкости.
Воспроизведение MP3/WMA...
Некоторые файлы MP3/WMA могут не
воспроизводиться в зависимости от состояния их
записи.
Система поддерживает воспроизведение только
дисков, соответствующих стандарту ISO 9660 Level 1
или Level 2.
Рекомендуется записывать каждый файл с частотой
дискретизации 44,1 кГц и скоростью передачи
данных 128 кбит/с.
Эта система не может воспроизводить файлы со
скоростью передачи данных менее 64 кбит/с.
В данной системе предусмотрено отображение
информации тегов.
Воспроизведение файлов с запоминающего
USB-устройства большой емкости...
Нельзя воспроизводить файлы объемом более 2 ГБ.
Этой системой не поддерживается воспроизведение
с некоторых запоминающих USB-устройств, а также
технология DRM (управление цифровыми правами).
•
–
–
•
•
•
–
–
–
–
–
•
–
–
Композитный
видеокабель (входит
в комплект поставки)
К розетке
Выход из режима настройки CLOCK ADJUST
TIMER-1 TIMER-2 TIMER-3
BASS
TREB
SLEEP 10 SLEEP 20 SLEEP 30
SLEEP180 SLEEPOFF
К композитному
видеовходу
Подготовка пульта дистанционного управления
При использовании пульта дистанционного управления в первый раз снимите пленку из изоляционного материала.
Замена батареи в пульте дистанционного управления
❍
РУССКИЙ
(Удерживать) A.STBY SET A.STBY CANCEL
Примечания по установке
Размещайте устройство на ровном сухом месте, где
температура окружающей среды является не слишком
низкой и не слишком высокой—от 5˚C до 35˚C.
Не размещайте систему в местах, подверженных
вибрации.
Не ставьте на систему тяжелые предметы.
Предотвращение неисправности или повреждения
системы
Не вставляйте в систему металлические предметы,
например, провода, шпильки, монеты и т.д.
Не закрывайте вентиляционные отверстия.
Внутри устройства нет частей, которые пользователь
может отремонтировать. При обнаружении
неисправности отключите шнур питания от сети и
обратитесь к агенту по продажам.
•
•
•
•
•
Не отсоединяйте сетевой шнур питания до выключения системы. Если вы это сделаете,
некоторые заданные вами настройки будут утеряны.
RU_UXSG5B_S[EV]_R1.indd 1 RU_UXSG5B_S[EV]_R1.indd 1 3/11/10 10:55:07 AM 3/11/10 10:55:07 AM
