Подключение дополнительных устройств
33
РУ
ССК
И
Й
Оборудование с системами
вывода полного видеосигнала,
например ВКМ
Подсоединяйте оборудование к разъему
EXT-1 или EXT-3
.
Оборудование, которое может
выводить сигнал S-VIDEO
(сигнал Y/C)
Подсоединяйте оборудование к разъему
EXT-3 .
Оборудование, которое может
выводить компонентные
сигналы (Y/Pb/Pr)
Подсоединяйте оборудование к разъему
EXT-2.
Оборудование с системами
вывода цифрового аудио/
видеосигнала (HDMI), например,
проигрыватель DVD
Подсоединяйте оборудование к разъему
EXT-4 HDMI
.
Подключение головных
телефонов
Подсоедините штекер (диам. 3,5 мм)
стереофонических головных телефонов
к гнезду головных телефонов.
• Звук не подается через
громкоговорители телевизора, если
подключены головные телефоны.
Вывод ТВ сигнала через разъем
EXT-1
Видео/аудиосигнал просматриваемого ТВ
канала всегда осуществляется через
разъем EXT-1.
• При переключении канала (Pr.), ТВ
сигнал, выводимый через разъем EXT-1,
также изменяется.
• Вывод видео/аудиосигнала от разъема
EXT невозможен.
• Вывод сигнала программ телетекста
невозможен.

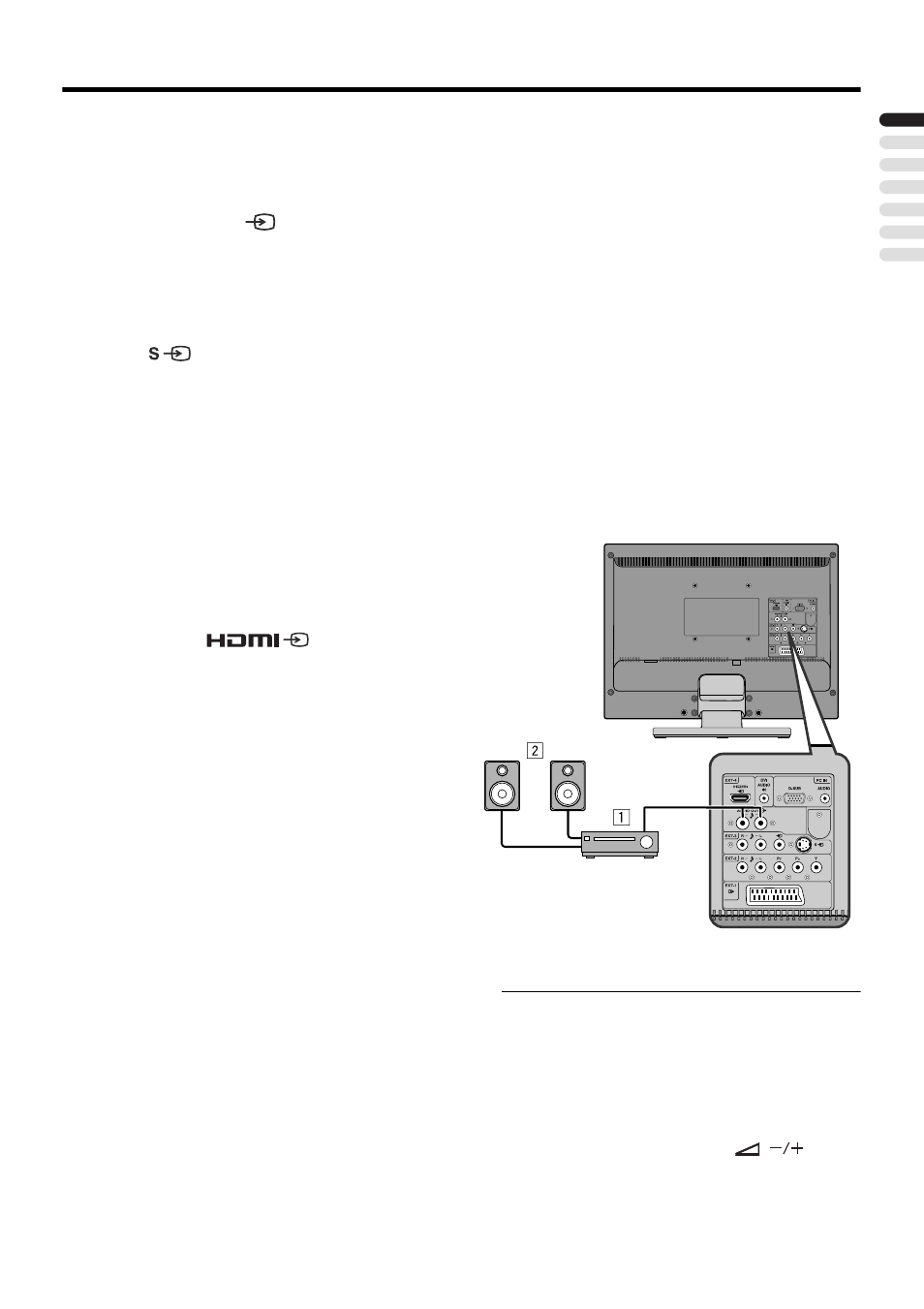

Подключение акустических
колонок/усилителя
Подсоединение аудиоаппаратуры
к телевизору осуществляется
в соответствии со схемой соединений,
предусмотренной для данной аппаратуры.
Вы можете пользоваться внешними
акустическими колонками для
прослушивания звука с телевизора вместо
встроенных громкоговорителей
телевизора.
Перед выполнением соединений:
• Ознакомьтесь с инструкциями по
эксплуатации усилителя
и акустических колонок.
• Выключите телевизор и усилитель.
• Обращаем ваше внимание на то, что
соединительные кабели не включаются
в комплект телевизора.
• Не забудьте установить на аудиокабель
ферритовый сердечник. См.
“Ферритовые сердечники” на стр. 7.
• Уровень громкости сигнала через
разъемы AUDIO OUT можно
отрегулировать с помощью кнопок
регулировки громкости
на
телевизоре или на пульте
дистанционного управления.
L
R
1
Усилитель
2
Внешние громкоговорители (с магнитным
экранированием)
