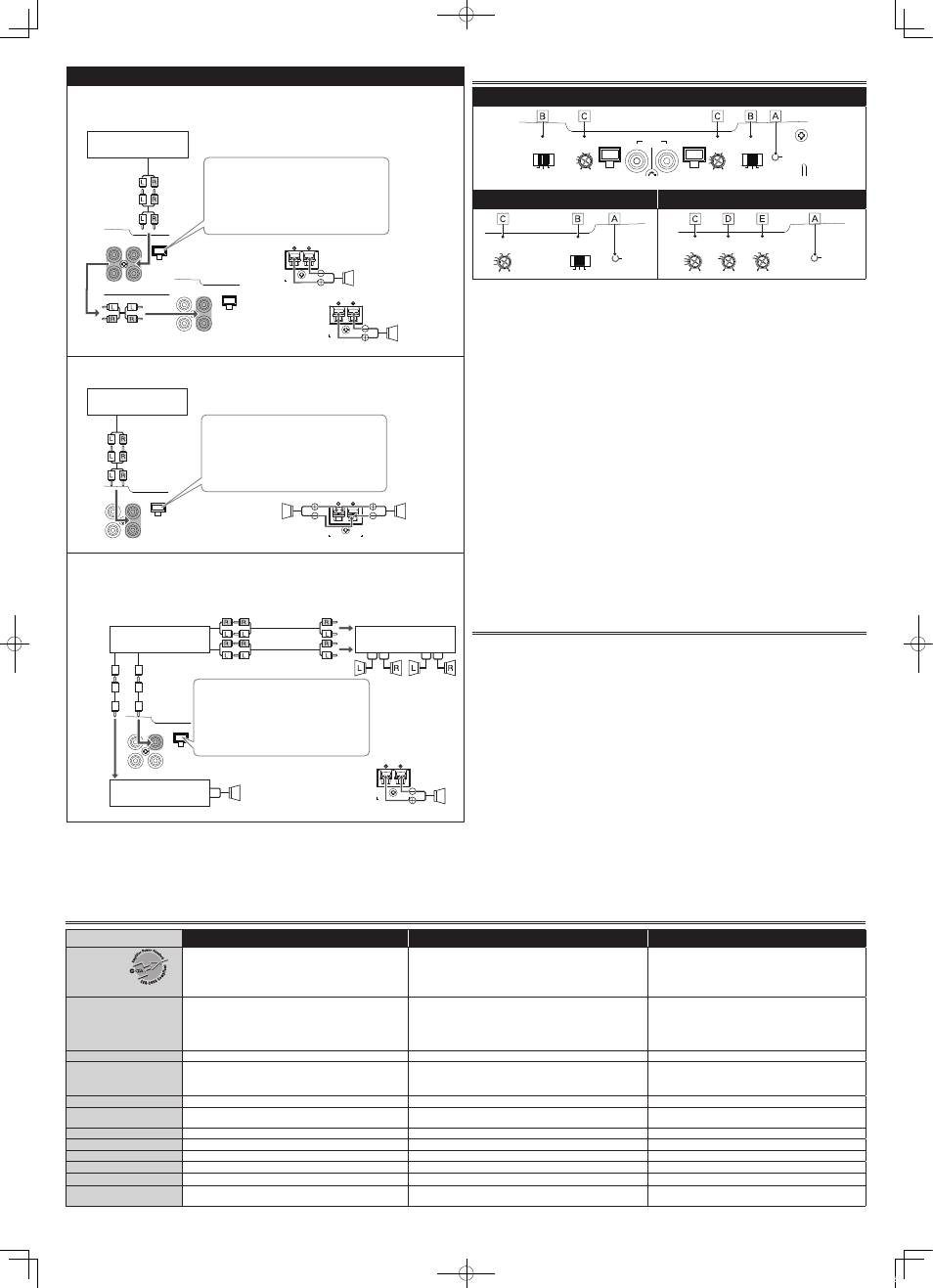

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

KS-AX3204

KS-AX3202

KS-AX3201D

Выход питания

• Нормальный режим:

Отношение "сигнал/помеха"

60 Вт (среднеквадратичное значение) × 4 канала при 4

Ω и ≤ 1% общего

гармонического искажения + N

76 дБА (соотношение: 1 Вт при 4

Ω)

65 Вт (среднеквадратичное значение) × 2 канала при 4

Ω и ≤ 1% общего

гармонического искажения + N

76 дБА (соотношение: 1 Вт при 4

Ω)

250 Вт (среднеквадратичное значение) × 1 канала при 4

Ω и ≤ 1% общего

гармонического искажения + N

60 дБА (соотношение: 1 Вт при 4

Ω)

Выход питания
• Нормальный режим:

90 Вт (среднеквадратичное значение) × 4 канала при 2

Ω и ≤ 1% общего

гармонического искажения + N

90 Вт (среднеквадратичное значение) × 2 канала при 2

Ω и ≤ 1% общего

гармонического искажения + N

400 Вт (среднеквадратичное значение) × 1 канала при 2

Ω и ≤ 1% общего

гармонического искажения + N

• Bridge Mode (режим моста):

150 Вт (среднеквадратичное значение) × 2 канала при 4

Ω и ≤ 1% общего

гармонического искажения + N

150 Вт (среднеквадратичное значение) × 1 канала при 4

Ω и ≤ 1% общего

гармонического искажения + N

—

Максимальная выходная мощность

800 Вт (400 Вт × 2)

400 Вт

800 Вт

Импеданс нагрузки
• Нормальный режим:

Ω (допустимо от 2 Ω до 8 Ω)

• Bridge Mode (режим моста):

Ω (допустимо от 4 Ω до 8 Ω)

—

Частотная характеристика

от 5 Гц до 50 000 Гц (+0 дБ, –3 дБ)

от 20 Гц до 200 Гц (+0 дБ, –3 дБ)

Чувствительность на входе/полное

входное сопротивление

2 В/21 к

Ω (от 0,3 В до 6 В, переменная величина)

2 В/21 к

Ω (от 0,3 В до 6 В, переменная величина)

2 В/40 к

Ω (от 0,3 В до 6 В, переменная величина)

Искажение

Менее 0,04 % (при 1 кГц)

Менее 0,08 % (при 100 Гц)

Электрическое питание

Постоянное напряжение 14,4 В (допустимо от 11 В до 16 В)

Система заземления

Отрицательное заземление

Габариты (Ш/В/Г)

340 мм × 53,5 мм × 185 мм

207 мм × 53,5 мм × 185 мм

227 мм × 53,5 мм × 185 мм

Масса (прибл.)

2,3 кг

1,48 кг

1,77 кг

Поставляемые принадлежности

Входной разъем динамика 3P × 2

Крепежный винт

φ 4 × 20 мм × 4

Входной разъем динамика 3P × 1

Крепежный винт

φ 4 × 20 мм × 4

Входной разъем динамика 3P × 1

Крепежный винт

φ 4 × 20 мм × 4

Конструкция и технические требования могут быть изменены без уведомления.

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

KS-AX3204

CROSSOVER

HIGH

INPUT

INPUT SENS.

LPF

HPF

OFF

MONO

INPUT

HIGH

INPUT INPUT SENS. CROSSOVER

POWER

HPF

LPF

OFF

СПЕРЕДИ

СЗАДИ

KS-AX3202

KS-AX3201D

CROSSOVER

LPF

OFF

HPF

POWER

INPUT SENS.

LPF

BASS BOOST

POWER

200Hz

150

50Hz

120

18dB

0dB

Индикатор POWER

Светящийся зеленый индикатор указывает на то, что устройство включено.

Регулятор частоты CROSSOVER

OFF: Это положение устанавливается в большинстве случаев. По умолчанию переключатель

установлен в данное положение.

LPF: Выберите это положение, если необходимо включить переключатель фильтра низких частот

(Low-pass filter – LPF). Фильтр пропускания низких частот пропускает частоты ниже 80 Гц.

HPF: Выберите это положение, если необходимо включить переключатель фильтра высоких частот

(High-pass filter – HPF). Фильтр пропускания высоких частот пропускает частоты выше 150 Гц.

INPUT SENS. Регулятор (входной чувствительности)

Установите данный регулятор в соответствии с уровнем линейного выхода центрального устройства,

связанного с этим устройством.

Уровень сигнала линейного выхода см. в разделе <Технические характеристики> инструкции по

эксплуатации центрального устройства.

Если уровень линейного выхода центрального устройства неизвестен, выполняйте настройку в

следующей последовательности:

1. Переведите регулятор чувствительности входа в положение "5" (минимум).

2. Включите воспроизведение с компакт-диска.

3. Постепенно поднимайте уровень громкости центрального устройства до максимального уровня,

при котором звук еще не искажается.

4. Поверните регулятор чувствительности входа по часовой стрелке до уровня, немного ниже того

уровня, при котором звук начинает искажаться.

Рассматриваемый регулятор предустановлен поставщиком на уровень 5 В.

Регулятор усиления низких частот BASS BOOST

Данный элемент управления позволяет повысить частоту 45 Гц в диапазоне от 0 дБ +18 дБ. При

прослушивании установите необходимый уровень громкости. При поставке блока для данного

элемента управления было предварительно установлено значение MIN.

‰

Регулятор фильтра низких частот (Low-pass filter – LPF)

Настройте частоту среза (низкочастотный фильтр пропускает частоты ниже частоты среза) в

диапазоне от 50 Гц до 200 Гц. При прослушивании установите необходимый уровень громкости. При

поставке блока для данного элемента управления было предварительно установлено значение 50

Гц.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Индикатор POWER не горит.

• Замените предохранители, если один из них перегорел.

• Надежно прикрепите заземляющий провод к металлической части машины.

• Включите подключенное к устройству оборудование.

• Проверьте напряжение аккумулятора (от 11 В до 16 В).

• Если в системе содержится слишком много усилителей, используйте реле.

• Если устройство ненормально перегреется, оставьте устройство выключенным до тех пор, пока оно не

охладится.

Нет звука.

• Проверьте подключение к источнику питания (см. раздел "ИCTOЧHИK ПИТАНИЯ" на стр. 1).

• Подключите штекеры RCA к разъемам INPUT или входной штекер динамика к разъему HIGH INPUT.

• Проверьте прокладку проводов динамиков и положение регулятора частоты фильтра CROSSOVER (см.

раздел "ПОДКЛЮЧЕНИЕ ДИНАМИКОВ" на стр. 2).

Шумы в генераторе.

• Убедитесь, что провода контактных разъемов питания POWER не соприкасаются с кабелями с

разъемами RCA.

• Не располагайте провода со штырьковыми разъемами RCA рядом с другими электрическими

кабелями автомобиля.

• Надежно прикрепите заземляющий провод к металлической части машины.

• Убедитесь, что проводники, подключенные к отрицательным выводам динамиков, не соприкасаются с

каркасом машины.

• Подключите блокировочный конденсатор через вспомогательные переключатели (клаксон,

вентилятор и т. п.).

При подключении устройства к тюнеру AM (MW/LW) слышен шум.

• Отодвиньте все провода данного устройства от провода антенны.

KS-AX3201D

Система с 2 низкочастотными динамиками (2 усилителя)

• Используйте динамики с полным сопротивлением от 2

Ω до 8 Ω.

• Сигналы, поступающие с разъемов INPUT, выводятся через разъемы PRE OUT.

Система с 2 низкочастотными динамиками

• Используйте динамики с полным сопротивлением от 4

Ω до 8 Ω.

Система с 5 динамиками и низкочастотным динамиком—5.1-канал (3 усилителя)

• Используйте динамики с полным сопротивлением от 2

Ω до 8 Ω.

• Убедитесь в том, что линейный вывод приемника подключен к левому (L) гнезду данного устройства.

SPEAKER OUTPUT

MONO

HIGH

INPUT

PRE OUT

INPUT

MONO

HIGH

INPUT

PRE OUT

INPUT

Линейный выход

(Задний)

или Выход

сабвуфера

Автомобильный

приемник JVC и т. п.

Входной разъем динамика.

Соединительный провод

Приемник

Белый "LEFT (+)"

= Левый провод (+)

Черный "RECEIVER GND"

= Шасси*

Серый "RIGHT (+)"

= Правый провод (+)

Сабвуфер

SPEAKER OUTPUT

MONO

HIGH

INPUT

PRE OUT

INPUT

Линейный выход

(Задний)

или Выход

сабвуфера

Автомобильный

приемник JVC и т. п.

Входной разъем динамика.

Соединительный провод

Приемник

Белый "LEFT (+)"

= Левый провод (+)

Черный "RECEIVER GND"

= Шасси*

Серый "RIGHT (+)"

= Правый провод (+)

Сабвуфер

SPEAKER OUTPUT

MONO

HIGH

INPUT

PRE OUT

INPUT

Автомобильный

приемник JVC и т. п.

Входной разъем динамика.

Соединительный провод

Приемник

Белый "LEFT (+)"

= Левый провод (+)

Черный "RECEIVER GND"

= Шасси*

Серый "RIGHT (+)"

= Левый провод (+)

Сабвуфер

Усилитель JVC и т. п.

(приобретается отдельно)

Усилитель JVC и т. п.

(приобретается отдельно)

Центральный динамик

Передний

динамик

Задний

динамик

Линейный выход

(передний)

Линейный выход

(Задний)

Линейный

выход

(Центральный)

Выход

сабвуфера
