Инструкция по эксплуатации JVC KD-R616
Kd-r616, Руководство по установке/подключению, Установка
1
KD-R616
Руководство по установке/подключению
1209DTSMDTJEIN
RU
© 2009 Victor Company of Japan, Limited
GET0639-008A
[U]
Кронштейн *
2
Карман
Крепежные винты (M5 × 8 мм) *
2

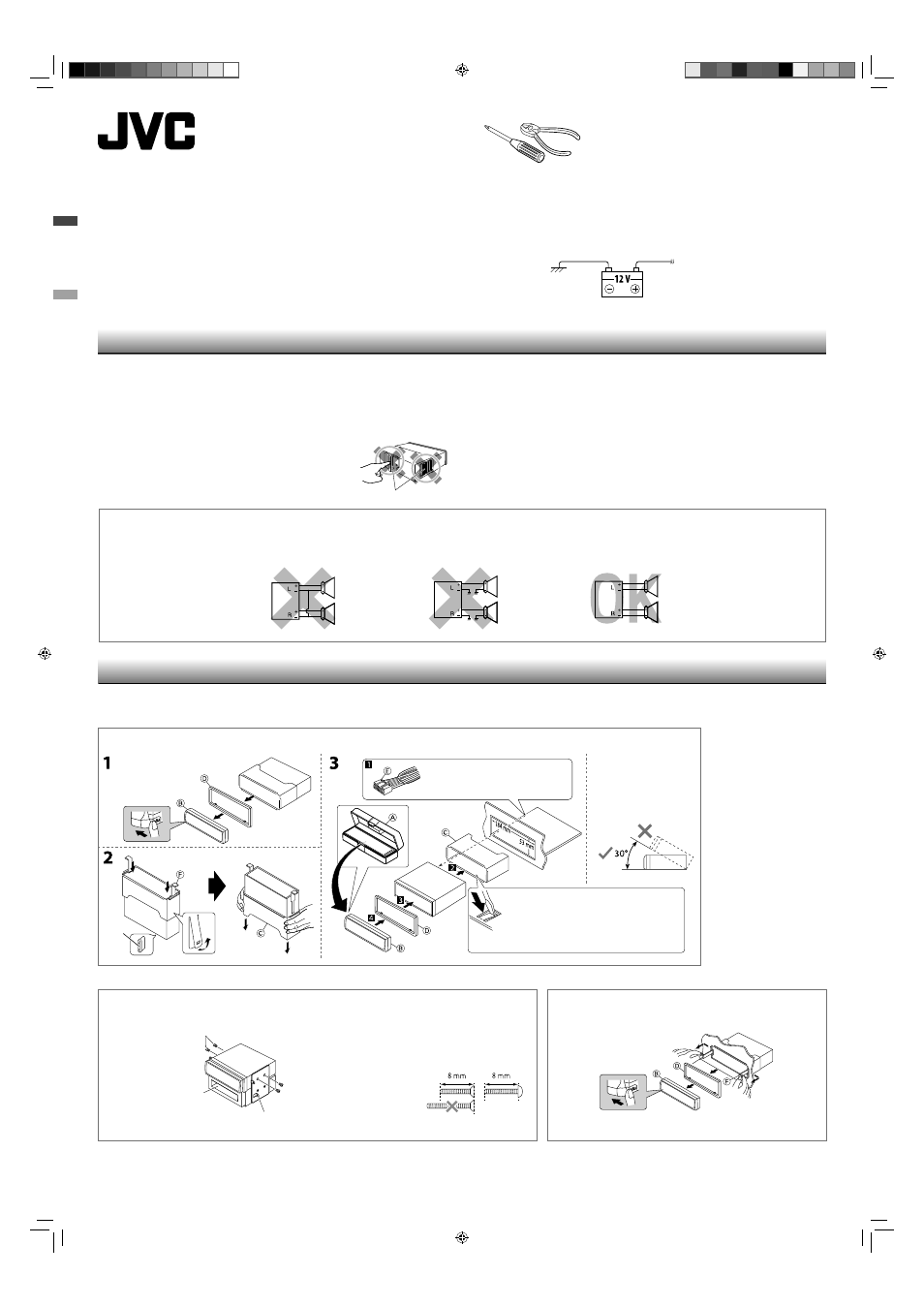

УСТАНОВКА
При установке устройства без использования муфты
УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ
• Предотвращение короткого замыкания:
– Отсоедините отрицательный вывод аккумулятора и установите все электрические соединения перед установкой устройства.
– Обмотайте выводы НЕИСПОЛЬЗУЕМЫХ проводов изоляционной лентой.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
• Замените плавкий предохранитель на предохранитель установленного номинала.
• Подключите динамики с максимальной мощностью более 50 Вт (сопротивление от 4 Ω до 8 Ω). В противном случае измените настройку <AMP GAIN>. (см. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 23)
• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.
12 В пост. тока, ОТРИЦАТЕЛЬНОЕ заземление
К автомобильной системе
Необходим комплект установки, который соответствует Вашему автомобилю.
Проверьте систему аккумулятора в
автомобиле
ПРЕДУПРЕЖДЕНИЯ
Удаление устройства
Сначала отсоедините заднюю часть...
На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру автомобилнего специалиста JVC или в компанию,
поставляющую соответствующие принадлежности.
Радиатор
Выполните необходимые подключения
контактов, как показано на оборотной
стороне этой инструкции.
Отогните соответствующие фиксаторы,
предназначенные для прочной установки
корпуса.
Установите устройство под
углом менее 30˚.
*
1
*
1
Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.
*
2
Не входят в комплект поставки.
Комплект поставки
A Жесткий футляр (×1)
B Панель управления (×1)
C Муфта
(×1)
D Декоративную панель (×1)
E Кабель питания (×1)
F Рычаги
(×2)
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей
• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле.
