Электрические подключения / електричні з’єднання – Инструкция по эксплуатации JVC KW-R500
Страница 2
2
R-AUX /
BT ADAPTER
FUSE : 10A
STEERING
WHEEL
REMOTE
KW-R400
KW-R500
Кабель сигнала /
Сигнальний шнур *
1
Расширительный провод /
Подовжуючий кабель *
1
Провод внешнего устройства /
Провідник зовнішнього пристрою
К синему (с белой полосой)
проводу устройства / До
синього (з білою смугою)
контакту пристрою

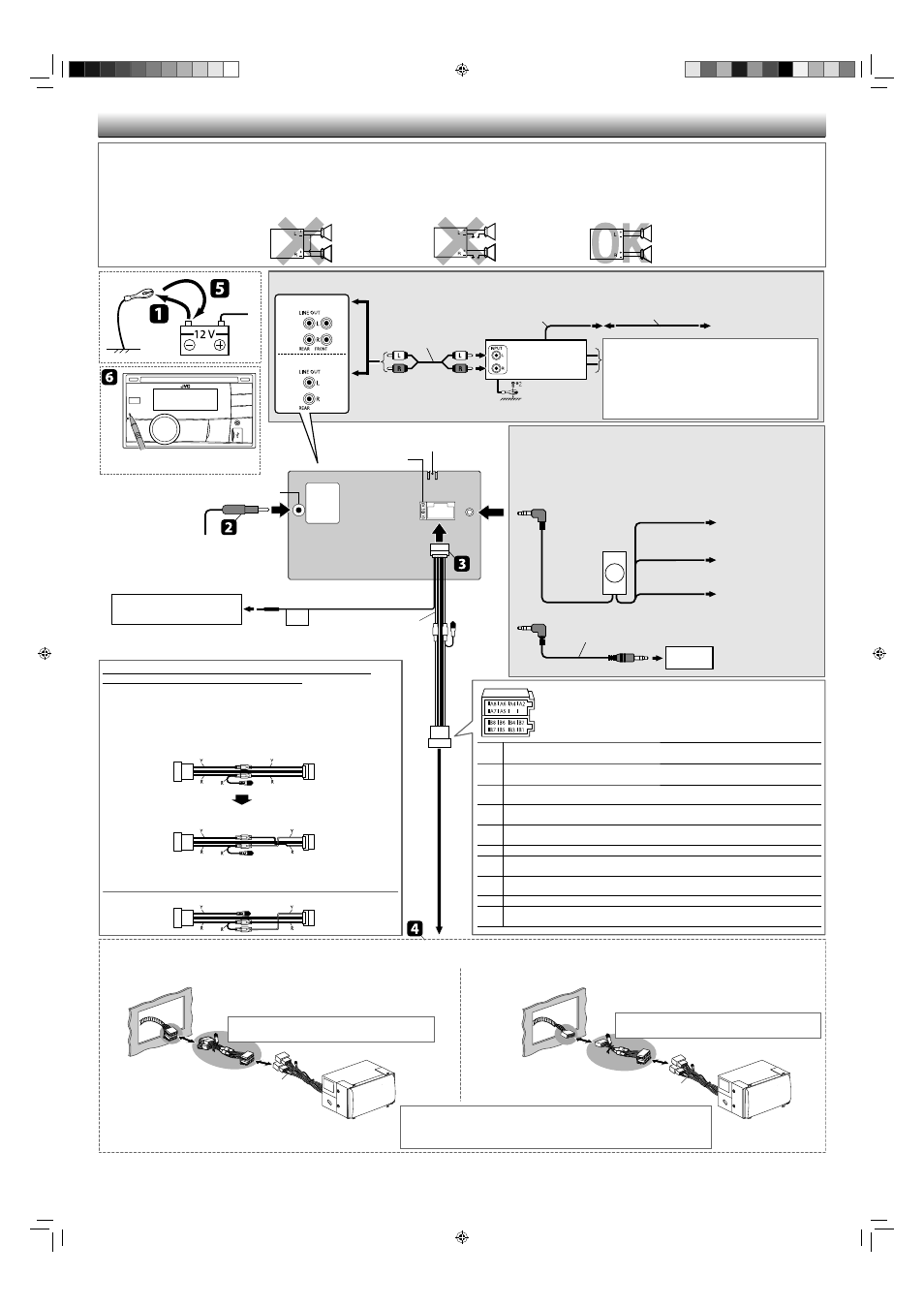

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ / ЕЛЕКТРИЧНІ З’ЄДНАННЯ
Выполните сброс устройства. /
Перезавантажте пристрій.
JVC-усилитель /
Підсилювач JVC
Подключение внешних усилителей или низкочастотного динамика / Приєднання зовнішнього підсилювача або низькочастотного динаміка
Для некоторых автомобилей VW/Audi или Opel (Vauxhall) / Для
деяких авто марки VW/Audi або Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для прилагаемого шнура
питания, как показано на рисунке. / Вам, можливо, прийдеться внести зміни до
з’єднання провідників шнура живлення згідно з ілюстрацією.
• Перед установкой приемника обратитесь к авторизованному агенту по продажам
автомобильных систем. / Перед тим, як встановлювати цей пристрій, зв’яжіться з
уповноваженим дилером вашого авто.
Исходная схема соединений / Початкова схема з’єднання рознімань
Преобразованная схема соединений 1 / Змінена схема з’єднання
рознімань 1
Преобразованная схема соединений 2 / Змінена схема з’єднання
рознімань 2
Если приемник не включается, используйте преобразованную схему соединений 2. /
Якщо пристрій не включається, скористуйтеся зміненою схемою з’єднання
рознімань 2.
Разъем ISO /
Рознімання ISO
Y: Желтый
/
Жовтий
R: Красный
/
Червоний
*
1
Не входит в комплект поставки.
*
2
Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в
месте, не покрытом краской.
*
3
Выполните необходимую настройку <L/O MODE>. См. стр. 16 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.
*
1
Не входить до комплекту поставки.
*
2
Надійно прикрутіть провідник заземлення до металічного корпусу або до шасі авто у місці, яке не
має фарбового покриття.
*
3
Налаштуйте <L/O MODE> (Режим L/O) відповідним чином (див. стор. 16 “ІНСТРУКЦІЇ”).
B1/B2 Правый задний динамик (фиолетовый/фиолетовый с черной полосой) / Задня колонка,
права (Пурпурний/пурпурний, чорний зі смугами) (+/–)
B3/B4 Правый передний динамик (серый/серый с черной полосой) / Передня колонка, права
(Сірий/сірий, чорний зі смугами) (+/–)
B5/B6 Левый передний динамик (белый/белый с черной полосой) / Передня колонка, ліва
(Білий/білий, чорний зі смугами) (+/–)
B7/B8 Левый задний динамик (зеленый/зеленый с черной полосой) / Задня колонка, ліва
(Зелений/зелений, чорний зі смугами) (+/–)
A2
К системе сотового телефона (Коричневый) / К системе мобильного телефона
(коричневий)
A4
Аккумулятор автомобиля 12 В (Желтый) / Акумулятор автомобіля 12 В (жовтий)
A5
Удаленный провод или антенна, макс. 200 mA (Синий, с белой полосой) / Віддалений
вивід/живлення антени (200 мА макс.) (синій, білий зі смугами)
A6
К контрольному переключателю освещения автомобиля (Оранжевый, с белой полосой) /
До реле управління освітленням автомобіля (оранжевий, з білою смугою)
A7
Разъем для дополнительной принадлежности (Красный) / Додатковий вивід (червоний)
A8
Металлический корпус/шасси автомобиля (Черный) / Металевий корпус/шасі автомобіля
(чорний)
– – – – – – – – – – – – – – – – – – – – – – – или / або – – – – – – – – – – – – – – – – – – – – –
Подключение адаптера Bluetooth или портативного
аудиопроигрывателя / Підключення адаптеру Bluetooth або
портативного аудіопрогравача
KS-BTA100
(приобретается
отдельно /
придбаний окремо)
Портативный
аудиопроигрыватель и т. д. /
Портативний аудіоплеєр і т. ін.*
1
Мини-стереоразъем 3,5 мм / Мініатюрний
стереофонічний штекер 3,5 мм *
1
Выполните необходимую настройку <SRC SELECT>. См. стр. 12 и 17 ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ.
Оберіть належне значення налаштування <SRC SELECT> (Вибір джерела), див. стор. 12 і
17 цих ІНСТРУКЦІЇ.
Вход Aerial /Антенний вхід
Предохранитель 10 A /
Запобіжник 10 А
F Кабель питания
(поставляется) / Шнур
живлення (входить до
комплекту)
К синему (с белой полосой)
проводу шнура питания F,
входящего в комплект поставки /
До синього (з білою смугою)
контакту шнура живлення F з
комплекту поставки
Синий, с белой полосой /
синій, білий зі смугами
Коричневый /
коричневий
Черный / чорний
К коричневому проводу шнура
питания F, входящего в комплект
поставки / До коричневого
контакту шнура живлення F з
комплекту поставки
Заземление / Заземлення
Задний разъем заземления /
Тильна клема заземлення
ВАЖНО/ВАЖЛИВО: Для подключения устройства к автомобилю рекомендуется использовать особый жгут проводов, подходящий для конкретного автомобиля (приобретается отдельно). / Спеціальна
електропроводка (можна придбати окремо), що підходить для вашого автомобіля, рекомендується для з’єднання пристрою з вашим автомобілем.
Проконсультируйтесь у своего поставщика автомагнитол JVC или в компании,
поставляющей наборы, по вопросам подключения. / Для отримання інформації про
підключення проконсультуйтеся з продавцем автомобільної аудіо системи JVC або з
компанію-постачальником комплектів.
(A) Если в автомобиле имеется разъем ISO / Якщо ваш автомобіль оснащений виводом за
стандартом ISO
(B) Если в автомобиле ОТСУТСТВУЕТ разъем ISO / Якщо ваш автомобіль НЕ оснащений
виводом за стандартом ISO
Особый жгут проводов (приобретается отдельно) /
Спеціальна електропроводка (можна придбати окремо)
Особый жгут проводов (приобретается отдельно) /
Спеціальна електропроводка (можна придбати окремо)
F Кабель питания (поставляется) /
Шнур живлення (входить до комплекту)
F Кабель питания (поставляется) /
Шнур живлення (входить до комплекту)
Разъем ISO / Рознімання ISO
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей
• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя
проверьте схему соединений громкоговорителей в Вашем автомобиле.
• Подключите провода динамика к соответствующим разъемам. Изделие может быть повреждено или
могут произойти сбои в его работе, если вы разделите провода G или заземлите их на металлическую
часть в машине.
ЗАСТЕРЕЖЕННЯ щодо приєднання джерела живлення та гучномовців
• НЕ з’єднуйте провідники живлення гучномовців з акумулятором автомобіля. Невиконання такої
вимоги призведе до тяжкого ушкодження пристрою.
• ПЕРЕД тим, як з’єднати провідники живлення з гучномовцями, перевірте схему з’єднання гучномовців вашого автомобіля.
• Правильно підключіть кабелі гучномовця до відповідних виходів. Пристрій може вийти з ладу
або не працювати, якщо ви використаєте G проводи сумісно або заземлите їх до будь-якої
металевої частини автомобіля.
Синий (с желтой полосой) /
Синій (з жовтою смугою)
Адаптер пульта дистанционного
управления
/
Адаптер дистанційного
керування *
1
KW-R500:
FRONT :
Задние динамики / Задні динаміки
REAR :
Задние динамики или сабвуфер / Задні динаміки
або сабвуфер *
3
– – – – – – – – – – – – – – – – – – – – – – – – – – – –
KW-R400:
REAR :
Задние динамики или сабвуфер / Задні динаміки
або сабвуфер *
3
