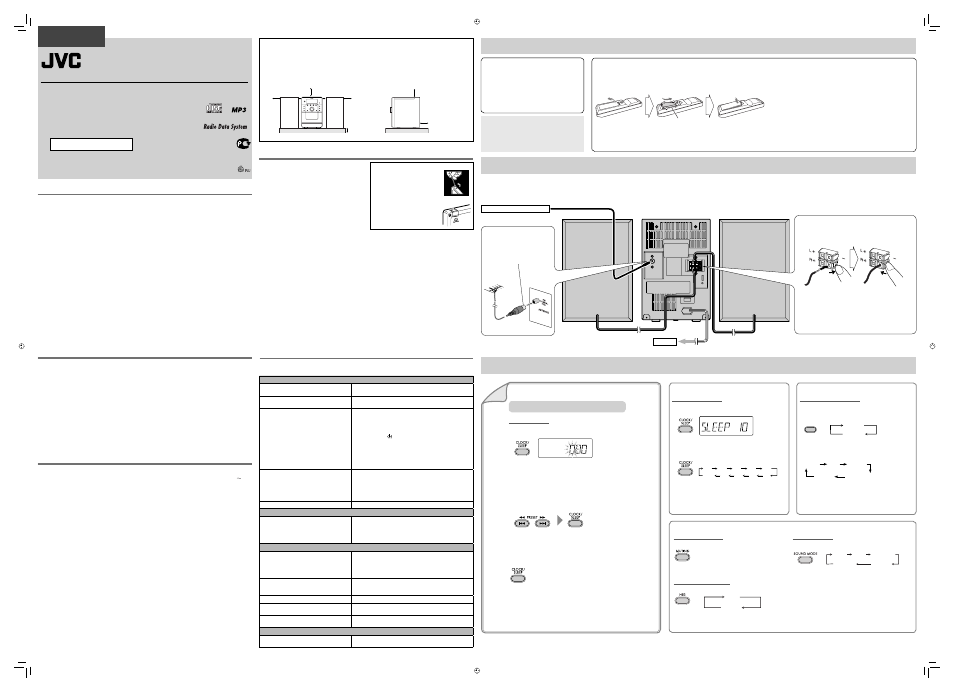

JVC UX-G120 - Инструкция

SLEEP
REPEAT1 TRACK WMA GROUP
HBS JAZZ
SLEEP
DISPLAY/
PROGRAM
10 20 30 40 50
90 80 70 60
Благодарим Вас за приобретение изделия
компании JVC.
РУССКИЙ
UX–G120
—Состоит из модулей CA-UXG120 и SP-UXG120
HBS
ID3 ON
ID3 OFF
Файл Название
Исполнитель Альбом
Группа
CLASSIC ROCK POP
JAZZ
1
Подготовка пульта дистанционного управления
Вставьте батареи в пульт дистанционного управления, соблюдая полярность (+ и –).
При уменьшении радиуса действия или эффективности пульта дистанционного
управления замените обе батареи.
❍
•
Режим звучания
Выбор режима звучания, подходящего для любимой музыки
Установка часов
Вы можете установить часы только тогда, когда система выключена
(находится в режиме ожидания.)
1
Если часы уже были установлены, нажмите и удерживайте
CLOCK/SLEEP до тех пор, пока индикация часов не начнет
мигать.
Значение “0 :00” мигает на дисплее до тех пор, пока не будут
установлены часы.
2 Задайте часы и минуты.
Часы могут спешить или отставать на 1 – 2 минуты в месяц.
Периодически может потребоваться настраивать часы
повторно.
Просмотр текущего времени, когда система включена
Время отобразится на несколько секунд.
При сбое питания
Настройки часов сбрасываются. Часы нужно будет установить
повторно.
•
•
•
СИСТЕМА МИКРОКОМПОНЕНТОВ
Поставляемые принадлежности
После распаковки убедитесь в том, что в комплект
поставки устройства входят все перечисленные
ниже компоненты. Число в круглых скобках
показывает количество поставляемых предметов.
Антенна FM (1)
Пульт дистанционного управления (1)
Батареи (2)
Если какой-либо из указанных элементов
отсутствует, обратитесь к агенту по продажам.
❍
•
•
•
ПРИМЕЧАНИЯ:
Храните батарею в недоступном для детей месте. Если ребенок случайно
проглотил батарею, немедленно обратитесь к врачу.
Для предотвращения перегрева, разрыва или возгорания батареи:
Не перезаряжайте, не закорачивайте, не разбирайте и не нагревайте
батарею, а также не подвергайте ее воздействию огня.
Не оставляйте батарею рядом с другими металлическими материалами.
При утилизации или хранении батареи заверните ее в пленку и изолируйте.
Не разбирайте батарею с помощью пинцета или аналогичных инструментов.
Утилизация батареи должна осуществляться надлежащим образом в
соответствии с местным законодательством.
Не подвергайте батарею (батарейный блок или установленную батарею)
воздействию источников повышенных температур, таких как: солнечные
лучи, огонь и т. п.
ВНИМАНИЕ:
При неправильной замене аккумуляторных батарей существует опасность взрыва.
При замене следует использовать батареи того же типа или их эквиваленты.
•
•
–
–
–
–
•
•
Улучшение качества приема FM
Отключите поставляемую антенну
FM и подключите внешнюю антенну
FM (не входит в комплект поставки),
используя кабель с сопротивлением
75 Ω и коаксиальным разъемом (IEC
или DIN45325).
К розетке
Раздвиньте ее для получения наилучшего качества приема.
ПРИМЕЧАНИЕ:
Убедитесь в том, что проводники антенны не соприкасается с какими-либо другими разъемами, соединительными
кабелями или шнурами питания. Размещайте антенны подальше от металлических деталей системы, соединительных
кабелей и шнура питания переменного тока. В противном случае это может привести к ухудшению приема.
Используйте только динамики с сопротивлением, равным указанному рядом с клеммами для динамиков на
задней панели системы. •
•
Устранение проблем
Начальная установка параметров
Настройки дисплея
Информация на дисплее
Чтобы вывести информацию, содержащуюся в ID3-теге
Во время воспроизведения MP3
Информация тегов ID3 отображается автоматически
следующим образом:
❍ Таймер
Таймер отключения
Вы можете установить таймер отключения только тогда,
когда система включена
1
2 Укажите время (в минутах).
Для просмотра времени, оставшегося до отключения
питания системы, нажмите и удерживайте CLOCK/SLEEP.
Чтобы изменить время отключения, повторно нажимайте
кнопку.
❍
•
•
Настройки звука
Приглушение звука
Мгновенное снижение громкости
Для восстановления уровня громкости нажмите
кнопку еще раз или настройте уровень громкости.
Hyper Bass Sound (HBS)
Усиление басов
❍
•
Технические характеристики
ИНСТРУКЦИИ ПО ЭKCПЛУATAЦИИ
Подключение кабелей динамика
Убедитесь в правильности и надежности подключения обоих
динамиков.
При подключении кабелей динамика соблюдайте полярность
его разъемов: Черный шнур к (–), красный шнур к (+).
Обслуживание
Для наилучшей работы системы содержите диски и
устройство в чистом состоянии.
Обращение с дисками
При извлечении диска из коробки держите его за
края, аккуратно нажимая на выступ в центре.
Не касайтесь блестящей поверхности диска и не
сгибайте его.
После использования убирайте диск в футляр, чтобы
предотвратить его деформацию.
Соблюдайте осторожность, чтобы не поцарапать
поверхность диска.
Не подвергайте диск воздействию прямого
солнечного света, повышенных температур и влаги.
Чистка диска:
Протирайте диск при помощи мягкой ткани в
направлении от центра к краям.
Обращение с кассетными пленками
Если лента выехала из кассеты, вставьте карандаш в
одну из катушек и накрутите на нее ленту.
Если пленка плохо натянута, она может
поцарапаться, порваться или застрять в кассете.
Не прикасайтесь к поверхности пленки.
Не храните кассеты в: пыльных или влажных местах,
под воздействием прямых солнечных лучей или
тепла, на телевизоре, колонке или рядом с магнитом.
Для поддержания качественного воспроизведения
и записи звука
Используйте ватный валик, смоченный спиртом, для
очистки головок, тонвалов и прижимных валиков.
Используйте устройство для размагничивания
магнитных головок (продается в магазинах,
торгующих электроникой и аудиопродукцией ) (когда
система отключена).
•
•
•
•
•
•
–
•
•
•
•
Защита записи
На кассете расположены два
небольших элемента, которые
защищают данные от неосторожного
удаления или перезаписи.
Для защиты записи, удалите эти
язычки.
Для перезаписи защищенной
кассеты, заклейте отверстия липкой
лентой.
Чистка системы
Пятна необходимо удалять мягкой тканью. При
наличии большого количества пятен смочите ткань
в растворе нейтрального моющего средства и воды,
тщательно отожмите, удалите пятна, а затем протрите
систему сухой тканью.
Во избежание снижения качества функционирования
системы, ее повреждения или обесцвечивания
корпуса, соблюдайте следующие меры
предосторожности:
НЕ используйте грубую ткань.
НЕ трите слишком сильно.
НЕ используйте растворитель или бензин.
НЕ используйте летучие вещества, например,
инсектицид.
НЕ трите пластмассовые и резиновые части
слишком долго.
Очистка линзы считывания компакт-дисков
Во избежание ухудшения качества звука содержите
линзу считывания компакт-дисков в чистоте. Используйте
резиновую грушу (можно приобрести в магазине
фотокинолюбителя и т. д.), чтобы сдуть пыль с линзы.
•
•
–
–
–
–
–
•
Главное устройство (CA-UXG120)
Блок усилителя
Выходная мощность:
3 Вт на канал, мин. RMS, при
4 Ω и 1 кГц не более 10% общих
гармонических искажений
(IEC268-3)
Динамики/полное сопротивление:
4 Ω – 8 Ω
Разъем
AUDIO IN:
Чувствительность/полное
сопротивление на входе
500 мВ/50 кΩ
Блок FM-тюнера
Диапазон настройки:
87,50 МГц – 108,00 МГц
Блок проигрывателя компакт-дисков
Динамический диапазон: 60 дБ
Отношение сигнал/шум: 60 дБ
Коэффициент детонации: Неизмеримый
Блок кассетой деки
Частотная характеристика
Нормальная (тип I):
125 Гц – 8 кГц
Коэффициент детонации: 0,35% (среднеквадратичное
значение коэффициента
детонации)
Начало работы
Звук и другие настройки
Меры предосторожности
Типы дисков или файлов, доступные для воспроизведения
Примечания относительно шнура питания
Если Вы собираетесь уехать на длительный период
времени, выньте вилку из розетки.
При отключении системы от сети держитесь за вилку,
а не шнур питания.
Не касайтесь шнура питания влажными руками.
При чистке или перемещении системы отключайте
ее от сети.
Не видоизменяйте, не перегибайте и не дергайте
шнур питания, а также не ставьте на него тяжелые
предметы. Это может привести к возгоранию,
поражению электрическим током и другим
несчастным случаям.
Защита от влаги, воды, пыли и высоких
температур
Не размещайте систему в местах с высокой
влажностью или большим содержанием пыли.
Если в систему попала вода, отключите питание,
выньте вилку из розетки и обратитесь к агенту по
продажам. Использовать систему в таком состоянии
нельзя, так как это может привести к возгоранию или
поражению электрическим током.
Не подвергайте систему воздействию прямых
солнечных лучей и не размещайте ее рядом с
обогревателем.
•
•
•
•
•
•
•
•
LVT2198-008A [E]
0910YAMMDWMTS
©2010 Victor Company of Japan, Limited
Подключение
В этом руководстве...
Объяснения операций даны для использования
кнопок на пульте дистанционного управления, если
не указано другое. Однако, если на системе имеются
кнопки с такими же или похожими названиями, их
также можно использовать для выполнения операций.
Слова “файл” и “дорожка” взаимозаменяемы. •
•
Антенна FM (входит в комплект поставки)
ВНИМАНИЕ:
Не подключайте несколько динамиков к одному разъему.
Не допускайте контакта оголенных проводов кабелей
динамика с металлическими деталями системы.
ПРИМЕЧАНИЕ:
Если на кабелях динамика присутствует виниловое покрытие,
удалите его, чтобы оголить конец кабеля динамика.
•
•
Внешняя
антенна FM 1. Разблокировать
2. Вставить
3. Блокировать
(Удерживать)
Отменено
(Нет индикации)
Отменено
(Нет индикации)
OFF
(Отменено)
ПРЕДУПРЕЖДЕНИЕ: Правильная вентиляция
Во избежание возгорания, поражения электрическим током и возможного ущерба устройство необходимо
разместить следующим образом:
Спереди: Открытое пространство без преград.
Сбоку/Сверху/Сзади: Не следует размещать никаких препятствий в пределах зон, размеры которых указаны
на рисунке.
Снизу: Размещение на ровной поверхности. Обеспечьте оптимальный путь прохождения воздуха для
вентиляции, использовав подставку высотой 10 см или более. 1.
2.
3.
Вид сбоку Вид спереди
(Удерживать)
Примечания по установке
Размещайте устройство на ровном сухом месте, где
температура окружающей среды является не слишком
низкой и не слишком высокой—от 5˚C до 35˚C.
Не размещайте систему в местах, подверженных
вибрации.
Не ставьте на систему тяжелые предметы.
Предотвращение неисправности или
повреждения системы
Не вставляйте в систему металлические предметы,
например, провода, шпильки, монеты и т.д.
Не закрывайте вентиляционные отверстия.
Внутри устройства нет частей, которые
пользователь может отремонтировать. При
обнаружении неисправности отключите шнур
питания от сети и обратитесь к агенту по продажам.
•
•
•
•
•
Система может воспроизводить следующие типы дисков.
Звуковые компакт-диски с логотипом “COMPACT disc” и диски CD-R/CD-RW в формате звукового компакт-диска
Файлы MP3 на дисках CD-R/CD-RW (формат ISO 9660)
Данная система может не воспроизводить некоторые файлы, даже если их форматы указаны выше.
Данная система не воспроизводит диски, записанные в “пакетном” режиме.
Для воспроизведения MP3:
Некоторые файлы MP3 могут не воспроизводиться в зависимости от состояния их записи.
Система поддерживает воспроизведение только дисков, соответствующих стандарту ISO 9660 Level 1 или Level 2.
Рекомендуется записывать каждый файл с частотой дискретизации 44,1 кГц и скоростью передачи данных
128 кбит/с.
Данная система может распознавать в сумме до 999 дорожек и 99 групп.
В данной системе предусмотрено отображение информации тегов (версия 1).
•
–
–
•
•
•
–
–
–
–
–
При возникновении неполадок в системе, прежде чем обратиться в сервисную службу, попробуйте устранить их
самостоятельно, используя приведенные ниже рекомендации.
Общие сведения
Не поступает питание. \ Вилка недостаточно плотно вставлена в розетку. Вставьте
вилку правильно.
Происходит внезапный сброс выбранных
параметров или настроек. \ Время ограничено. Повторите процедуру сначала.
Не работают элементы управления. \ Встроенный микропроцессор может не работать из-за
внешних проблем с питанием. Отсоедините шнур питания и
подсоедините его обратно.
Если проблему нельзя будет решить с помощью описанной
выше процедуры, выключите систему (в режим ожидания),
затем нажмите
и удерживайте в нажатом положении
кнопку AUDIO IN на главном устройстве до тех пор, пока на
дисплее не появится “RESET”.
После сброса настроек системы произойдет стирание
данных настроек часов и запрограммированных
радиостанций, поэтому будет необходимо повторно
выполнить их установку.
Не работает пульт дистанционного
управления системы. \ Между пультом дистанционного управления и
телеметрическим датчиком системы находится препятствие.
\ Направьте пульт на телеметрический датчик на передней
панели.
\ Подойдите ближе к системе.
\ Закончился заряд аккумуляторных батарей.
Из динамиков не раздается звук. \ Динамик подключен неправильно или ненадежно.
Радиоприемник FM
Прослушивание затруднено из-за помех. \ Антенны подключены неправильно или ненадежно.
\ Антенна FM выдвинута или расположена неправильно.
\ Электростатический разряд с вашего тела может стать
причиной помех. Если это произойдет, выключите и снова
включите систему.
Диск
Диск не воспроизводится. \ Диск загружен неправильно. Вставьте диск этикеткой вверх.
\ Диск записан с использованием “режима пакетной записи
(файловая система UDF)”.
Воспроизведение диска невозможно.
\ Линза считывания компакт-дисков загрязнена.
Воспроизводимый с диска звук
прерывистый. \ Диск загрязнен или поцарапан.
\ Файлы MP3 не были должным образом записаны на диск
CD-R/CD-RW.
На дисплее появится индикатор “NO DISC”. \ На диске не записаны файлы MP3.
Невозможно отобразить данные тега ID3
файла MP3. \ Существует два типа тегов ID3—версии 1 и версии 2. Данная
система может отображать только тег ID3 версии 1.
Группы и дорожки воспроизводятся не так,
как ожидалось. \ Порядок воспроизведения определяется при записи групп
и дорожек. Он зависит от приложения для записи.
Операции записи
Не удается выполнить запись. \ Удалены элементы защиты записи на кассете. Заклейте
отверстия клейкой лентой.
Общие сведения
Требования к питанию: 230 В переменного тока , 50 Гц
Потребляемая мощность: 23 Вт (в режиме эксплуатации)
1,00 Вт или менее (в режиме
ожидания)
Размеры (прибл.): 140 мм × 209 мм × 208 мм
(Ш × В × Г)
Масса (прибл.): 2,2 к г
Динамики (SP-UXG120)
Тип:
Одноканальная система с
фронтальным отражением
звуковой волны
Головки динамиков: 8 см, конический x 1
Полное сопротивление: 4 Ω
Размеры (прибл.):
135 мм × 209 мм × 175 мм
(Ш × В × Г)
Масса (прибл.): 1,2 к г каждый
Конструкция и технические требования могут быть
изменены без уведомления.
Подключайте шнур питания от сети переменного тока только после подключения всех остальных кабелей.
R03(UM-4)/AAA(24F)
(входит в комплект поставки)
или
15 cm
15 cm
10 cm
15 cm 1 cm
15 cm
15 cm 1 cm
Главное устройство Главное устройство
Динамик Динамик
RU_UX-G120[E]_2.indd 1 RU_UX-G120[E]_2.indd 1 9/9/10 12:14:42 PM 9/9/10 12:14:42 PM
