Инструкция по эксплуатации JVC KD-R332
Руководство по установке/подключению, Instrukcja monta˝u/pod∏àczania przewodów, Montaż / установка
1
KD-R332/KD-R331
Instrukcja monta˝u/pod∏àczania przewodów
Руководство по установке/подключению
POLSKI / РУССКИЙ
0811DTSMDTJEIN
PO, RU
© 2011 JVC KENWOOD Corporation
GET0758-013A
[EY]
Uchwyt / Кронштейн *
Kieszonka / Карман
Śruby z płaskim łbem (M5 × 8 mm) /
Болты с плоской головкой (M5 × 8 мм) *

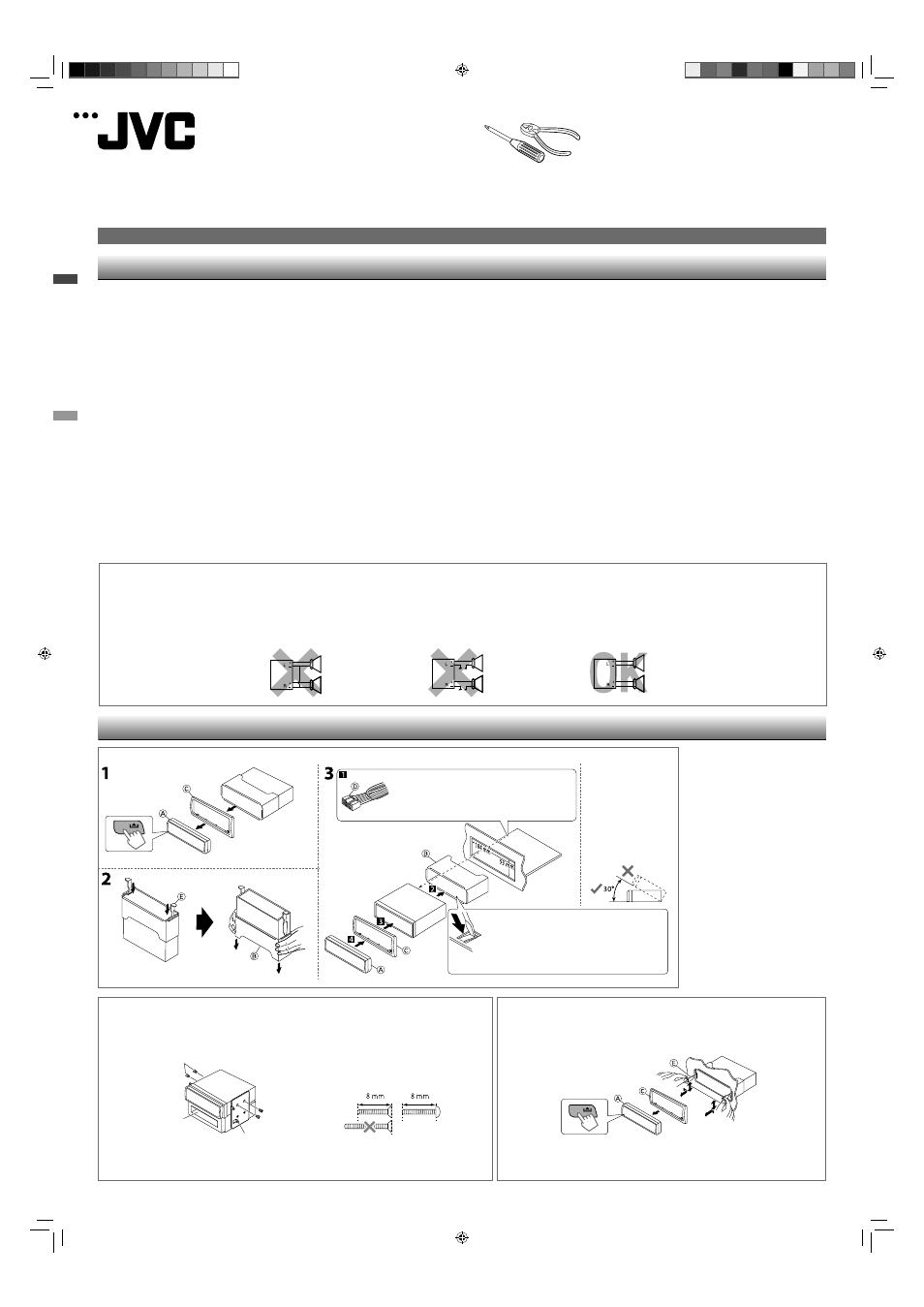

MONTAŻ / УСТАНОВКА
Montaż urządzenia bez kieszeni / При установке устройства без
использования муфты
• Potrzebne są zestawy instalacyjne odpowiadające Twojemu samochodowi.
• Odpowiedzi na wszelkie pytania i innych informacji na temat zestawów montażowych udzieli
przedstawiciel handlowy JVC samochodowego sprzętu grającego lub firma dostarczająca zestawy.
• Urządzenie może być zainstalowane tylko w pojeździe ze źródłem zasilania 12 V DC, z ujemnym
uziemieniem.
• Odłącz końcówkę ujemną akumulatora i podłącz wszystkie urządzenia elektryczne przez zainstalowaniem
urządzenia.
• Podłącz głośniki o mocy maksymalnej powyżej 50 W (impedancja
4 Ω do 8 Ω). Możesz też zmienić ustawienie <AMP GAIN>. (Patrz str. 12 INSTRUKCJA OBSŁUGI.)
• Izoluj niepodłączone przewody taśmą winylową lub podobnym materiałem. Aby zapobiec zwarcia, nie
zdejmuj nakładek z końców niepodłączonych przewodów lub złączy.
• Jeśli dojdzie do przepalenia bezpiecznika, najpierw sprawdź, czy ustawienie przewodów nie powoduje
zwarcia, a potem wymień przepalony bezpiecznik na bezpiecznik o takich samych własnościach.
• Zainstaluj to urządzenie w konsoli swojego pojazdu.
• Zamocuj urządzenie tak, aby kąt montażu wynosił lub był mniejszy od 30°.
• Należy uziemnić jednostkę przed podłączeniem jej do podwozia.
• Po zainstalowaniu urządzenia, sprawdź czy światła stop, kierunkowskazy, wycieraczki itp. w samochodzie
pracują poprawnie.
• Nie dotykaj metalowej części urządzenia podczas korzystania oraz zaraz po korzystaniu z niego. Metalowe
części jak radiator i obudowa stają się gorące.
• Необходим комплект установки, который соответствует Вашему автомобилю.
• Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру
автомобилнего специалиста JVC или в компанию, поставляющую соответствующие
принадлежности.
• Устройство можно устанавливать только в автомобиле с источником питания 12 В постоянного
тока с отрицательным заземлением.
• Отсоедините отрицательный вывод аккумулятора и установите все электрические соединения
перед установкой устройства.
• Подключите динамики с максимальной мощностью более 50 Вт (сопротивление от 4 Ω до 8 Ω). В
противном случае измените настройку <AMP GAIN>. (См. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
на стр. 12.)
• Изолируйте свободные кабели виниловой лентой или подобным материалом. Во избежание
короткого замыкания не снимайте колпачки со свободных кабелей или выводов.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются друг
друга, потому что их качание может привести к короткому замыканию, после чего замените
предохранитель на аналогичный новый.
• Данное устройство подлежит установке в консоль автомобиля.
• Установите устройство таким образом, чтобы угол его наклона не превышал 30°.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы
вашего автомобиля работают в прежнем режиме.
• Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации устройства. Температура металлических деталей, таких
как радиатор охлаждения и кожух, существенно повышается.
OSTRZEŻENIA / ПРЕДУПРЕЖДЕНИЯ
Demontaż urządzenia / Удаление устройства
Najpierw uwolnij tylną część... / Сначала отсоедините заднюю часть...
* Nie wchodzi w skład zestawu.
* Hе входит в комплект поставки.
ZASADY BEZPIECZEŃSTWA dotyczące podłączania zasilania i
głośników
• NIE podłączać przewodów głośnikowych kabla zasilania do akumulatora. Może to spowodować poważne
uszkodzenie urządzenia.
• PRZED podłączeniem przewodów głośnikowych kabla zasilania do głośników sprawdź okablowanie
głośników w samochodzie.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению
громкоговорителей
• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство
будет повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя
проверьте схему соединений громкоговорителей в Вашем автомобиле.
Lista elementów / Комплект поставки
A Przedni panel / Панель управления
(×1)
B Kieszeń / Муфта (×1)
C Przednia część obudowy /
Декоративную панель / (×1)
D Kabel zasilania / Кабель питания / (×1)
E Uchwyty / Рычаги (×2)
Montaż w desce rozdzielczej / Монтаж
Wykonaj niezbędne połączenia elektryczne. /
Выполните необходимые подключения контактов,
как показано на оборотной стороне этой
инструкции.
Należy wygiać i trzymać sztywno. /
Отогните соответствующие фиксаторы,
предназначенные для прочной установки корпуса.
Zainstalowac jednostkę
pod kątem mniejszym niż
30 stopni. / Установите
устройство под углом
менее 30°.
