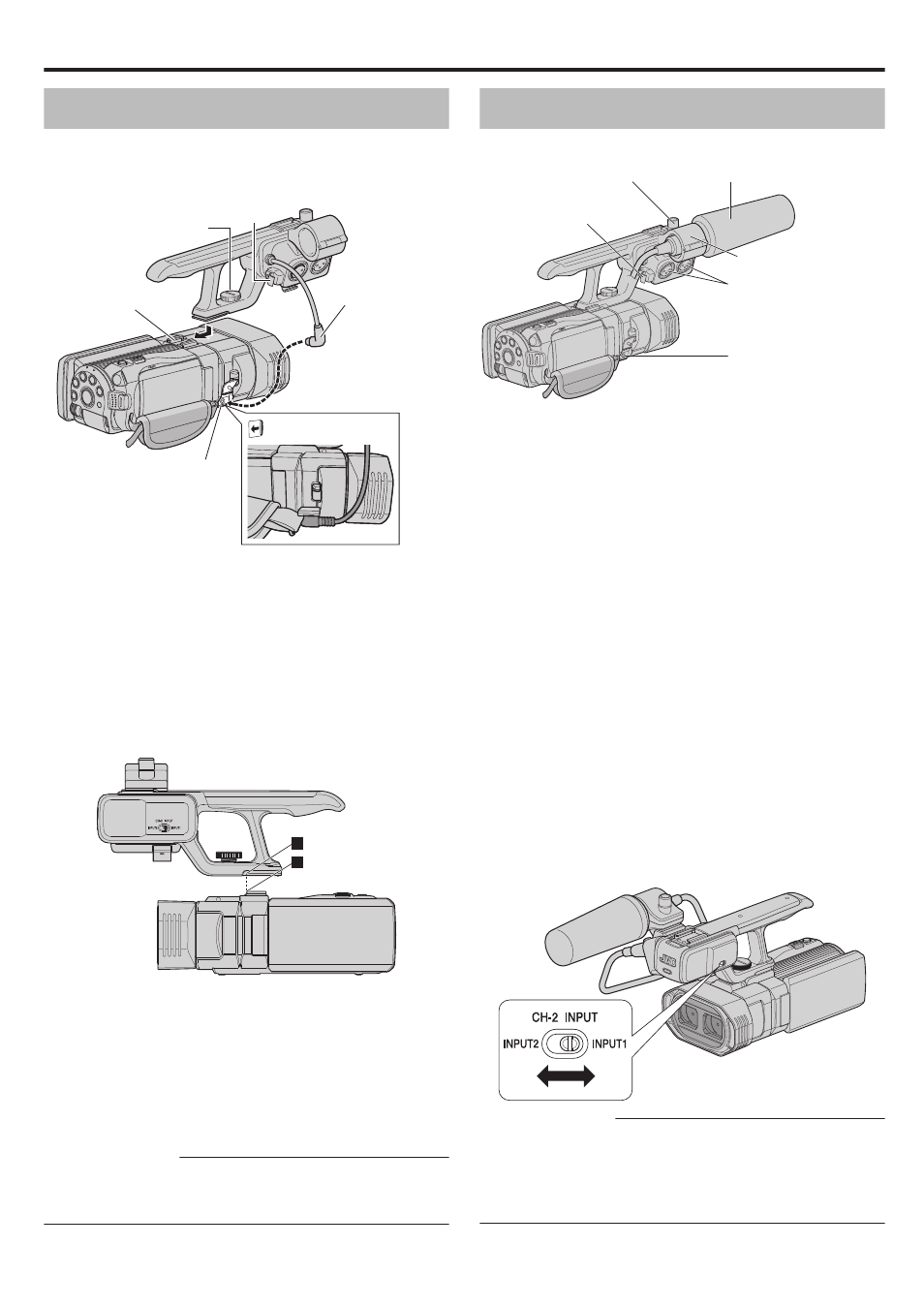

Подключение аудиоблока
Аудиоблок (с ручкой) продается без подключения к
видеокамере.
Прикрепите аудиоблок, выполнив следующую
процедуру.
.
Винт
Аудиоблок
Зажим
Паз
Кабель
Кабель
Откройте крышку.
1
Прикрепите аудиоблок, вставив его в паз
на верхней панели видеокамеры и
протянув по всей длине.
0 Не вставляйте слишком глубоко, иначе будет
невозможно затянуть винты.
2
Чтобы закрепить аудиоблок на корпусе
камеры, затяните винт в направлении
часовой стрелки в точке, где А и В
выровнены.
.
B
A
0 Чтобы полностью закрепить аудиоблок,
используйте монету или что-либо подобное,
чтобы до конца затянуть винт.
0 Если аудиоблок закреплен не полностью, он
может шататься и упасть с видеокамеры во
время использования.
3
Подключите кабель аудиоблока к разъема
микрофона видеокамеры.
ПРИМЕЧАНИЕ :
0 На аудиоблоке есть зажим для крепления кабеля
микрофона, его нельзя использовать для крепления
кабеля аудиоблока.
Подключение внешнего микрофона
Вы может закрепить микрофон (дополнительно) на
держателе.
.
Разъем микрофона
Зажим
Держатель микрофона
Ручка
Разъем INPUT1/INPUT2
Микрофон
1
Поверните ручку держателя микрофона
против часовой стрелки, чтобы ослабить
его крепление и открыть корпус
держателя.
2
Установите микрофон в держатель.
3
Поверните ручку на держателе микрофона
по часовой стрелке, чтобы закрепить
микрофон.
4
Подключите микрофон к входному гнезду
INPUT1/INPUT2 или разъему микрофона (в
зависимости от используемого разъема
кабеля микрофона).
0 Разъем INPUT1/INPUT2: Разъем XLR
0 Разъем микрофона: Разъем типа “mini-jack”
(стерео)
5
Вставьте кабель микрофона в зажим.
6
Установите переключатель CH-2 INPUT.
0 INPUT1: вводит аудио с разъема INPUT1 на
CH-2.
0 INPUT2: вводит аудио с разъема INPUT2 на
CH-2.
.
ПРИМЕЧАНИЕ :
0 Аудиозвук, поступающий из разъема INPUT1, также
подается на „CH-1“ вне зависимости от настроек.
0 Микрофоны с фантомным питанием не
поддерживаются. Используйте микрофон,
поддерживающий подключаемое питание.
