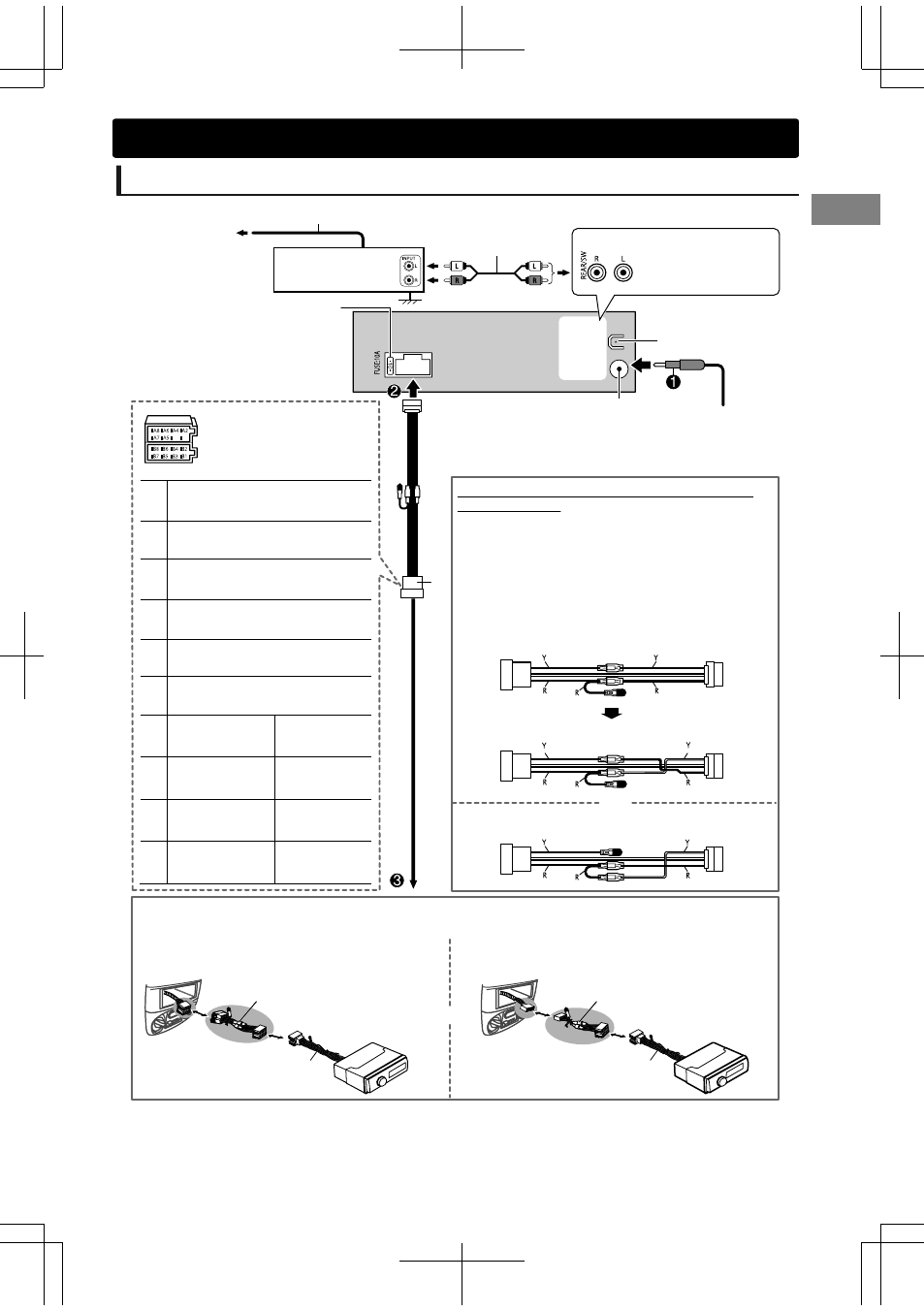

Подключение проводов
D
D
(B)
(A)
D
A5
A6
A2
A4
A7
A8
B1
B2
B3
B4
B5
B6
B7
B8
KD-X200/KD-X150
Выходные разъемы задних
динамиков/
низкочастотного динамика
Задний
динамик
(слева)
Зелёный F
Зелёный/
чёрный G
Передний
динамик
(слева)
Белый F
Белый/
чёрный G
Передний
динамик
(справа)
Cерый F
Серый/
чёрный G
Задний
динамик
(справа)
Фиолетовый F
Фиолетовый/
чёрный G
Чёрный: Заземляющее
соединение (земля)
Красный: Зажигание (АCC)
Оранжевый/белый:
Переключатель управления
освещением автомобиля
Синий/белый: Дистанционный
провод
Желтый: Батарея
Коричневый: Системе
сотового телефона
Разъем ISO
ВАЖНО:
Для подключения рекомендуется использовать особый жгут проводов (приобретается
отдельно), подходящий для конкретного автомобиля.
Особый жгут проводов
(приобретается отдельно)
Особый жгут проводов
(приобретается отдельно)
Если в автомобиле ОТСУТСТВУЕТ разъем
ISO
Если в автомобиле имеется разъем ISO
Измененная схема соединений 2
или
или
Измененная схема соединений 1
Исходная схема соединений
R: Красный
Y: Желтый
Если устройство не включается при
использовании измененной схемы соединений
1, используйте измененную схему соединений 2.
Возможно, потребуется изменить схему
соединений для прилагаемого жгута проводов
D, как показано на рисунке.
Для некоторых автомобилей VW/Audi или
Opel (Vauxhall)
Разъем эфирной связи
Задний разъем
заземления
К синему/
белому
проводу жгута
проводов D
Дистанционный провод*
1
Предохранитель 10 A
JVC-усилитель
Кабель сигнала*
1
*1 Hе входит в комплект поставки.
