2
Кабель сигнала /
Сигнальний шнур *
1
Расширительный провод /
Подовжуючий кабель *
1
Провод внешнего устройства /
Провідник зовнішнього пристрою
К синему (с белой полосой)
проводу устройства / До синього (з
білою смугою) контакту пристрою
Задние динамики или сабвуфер (Выполните необходимую
настройку <L/O MODE>. См. стр. 13 ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ.) / Задні динаміки або сабвуфер (Налаштуйте
<L/O MODE> (Режим L/O) відповідним чином (див. стор. 13
“ІНСТРУКЦІЇ”).)

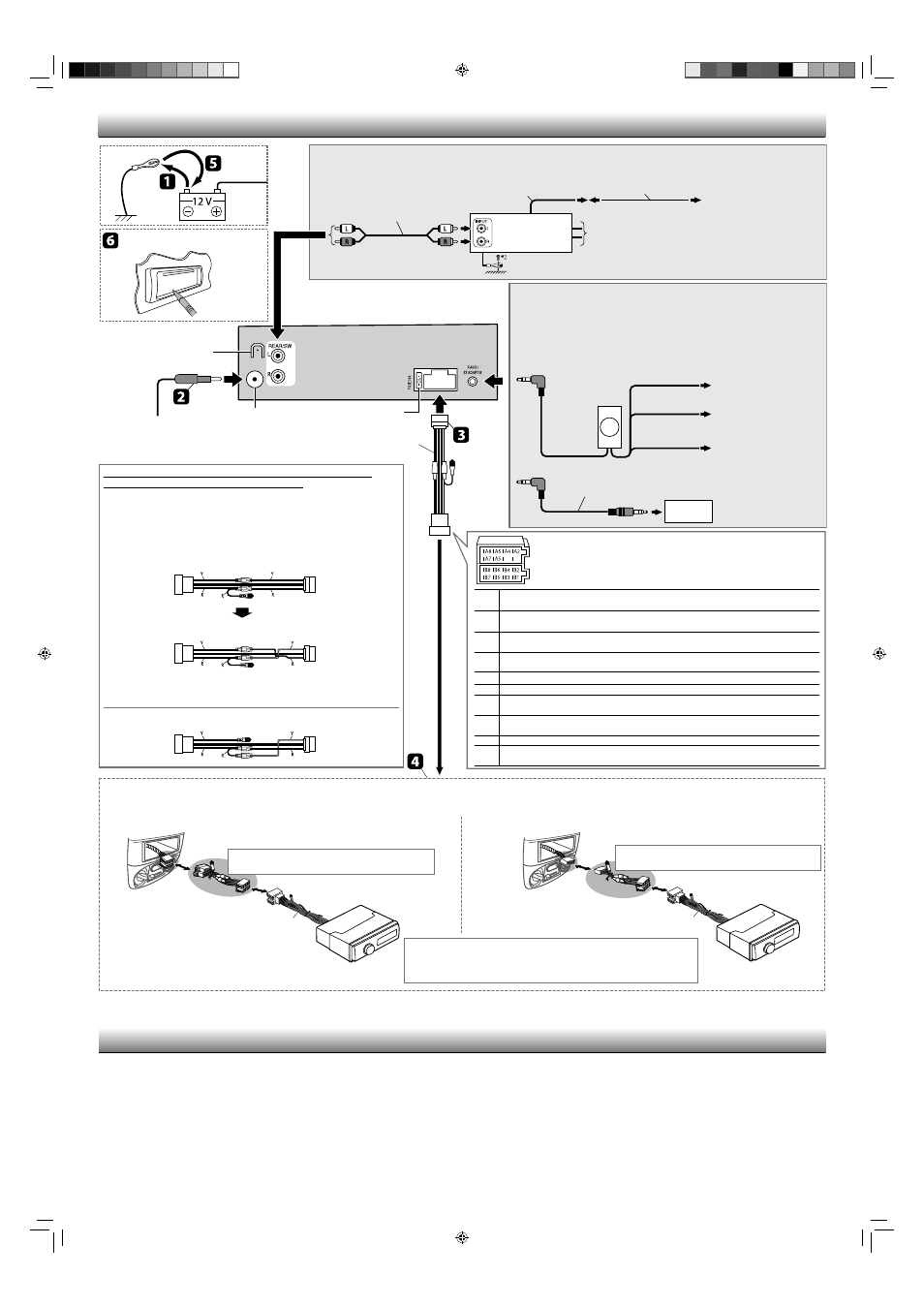

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ / ЕЛЕКТРИЧНІ З’ЄДНАННЯ
Выполните сброс устройства. /
Перезавантажте пристрій.
JVC-усилитель /
Підсилювач JVC
Подключение внешних усилителей или низкочастотного динамика (для KD-R527/KD-R427) /
Приєднання зовнішнього підсилювача або низькочастотного динаміка (для KD-R527/KD-R427)
Для некоторых автомобилей VW/Audi или Opel (Vauxhall) / Для
деяких авто марки VW/Audi або Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для прилагаемого шнура
питания, как показано на рисунке. / Вам, можливо, прийдеться внести зміни до
з’єднання провідників шнура живлення згідно з ілюстрацією.
• Перед установкой приемника обратитесь к авторизованному агенту по продажам
автомобильных систем. / Перед тим, як встановлювати цей пристрій, зв’яжіться з
уповноваженим дилером вашого авто.
Исходная схема соединений / Початкова схема з’єднання рознімань
Преобразованная схема соединений 1 / Змінена схема з’єднання
рознімань 1
Преобразованная схема соединений 2 / Змінена схема з’єднання
рознімань 2
Если приемник не включается, используйте преобразованную схему соединений 2. /
Якщо пристрій не включається, скористуйтеся зміненою схемою з’єднання рознімань
2.
Разъем ISO /
Рознімання ISO
Y: Желтый / Жовтий
R: Красный / Червоний
* 1 Не входит в комплект поставки.
* 2 Плотно прикрепите заземляющий провод к металлическому кузову или шасси автомобиля—в
месте, не покрытом краской.
* 1 Не входить до комплекту поставки.
* 2 Надійно прикрутіть провідник заземлення до металічного корпусу або до шасі авто у місці, яке не
має фарбового покриття.
ВАЖНО: Для подключения устройства к автомобилю рекомендуется использовать особый жгут
проводов, подходящий для конкретного автомобиля (приобретается отдельно). ВАЖЛИВО: Спеціальна електропроводка (можна придбати окремо), що підходить для вашого
автомобіля, рекомендується для з’єднання пристрою з вашим автомобілем.
Для получения дополнительной информации по подключению обратитесь к дилеру
автомобильных аудиосистем JVC или в компанию, поставляющую комплекты. /
Зверніться до дилера аудіосистем JVC для автомобілів або до компанії, що постачає
набори інструментів, для отримання більш детальної інформації щодо підключення.
(A) Если в автомобиле имеется разъем ISO / Якщо ваш автомобіль оснащений виводом за
стандартом ISO
(B) Если в автомобиле ОТСУТСТВУЕТ разъем ISO / Якщо ваш автомобіль НЕ оснащений
виводом за стандартом ISO
Особый жгут проводов (приобретается отдельно) /
Спеціальна електропроводка (можна придбати окремо) Особый жгут проводов (приобретается отдельно) /
Спеціальна електропроводка (можна придбати окремо)
B1/B2 Правый задний динамик (фиолетовый/фиолетовый с черной полосой) / Задня колонка, права
(Пурпурний/пурпурний, чорний зі смугами) (+/–)
B3/B4 Правый передний динамик (серый/серый с черной полосой) / Передня колонка, права
(Сірий/сірий, чорний зі смугами) (+/–)
B5/B6 Левый передний динамик (белый/белый с черной полосой) / Передня колонка, ліва (Білий/
білий, чорний зі смугами) (+/–)
B7/B8 Левый задний динамик (зеленый/зеленый с черной полосой) / Задня колонка, ліва (Зелений/
зелений, чорний зі смугами) (+/–)
A2 К системе сотового телефона (Коричневый) / К системе мобильного телефона (коричневий)
A4 Аккумулятор автомобиля 12 В (Желтый) / Акумулятор автомобіля 12 В (жовтий)
A5 Удаленный провод или антенна, макс. 200 mA (Синий, с белой полосой) / Віддалений вивід/
живлення антени (200 мА макс.) (синій, білий зі смугами)
A6 К контрольному переключателю освещения автомобиля (Оранжевый, с белой полосой) / До
реле управління освітленням автомобіля (оранжевий, з білою смугою)
A7 Разъем для дополнительной принадлежности (Красный) / Додатковий вивід (червоний)
A8 Металлический корпус/шасси автомобиля (Черный) / Металевий корпус/шасі автомобіля
(чорний)
– – – – – – – – – – – – – – – – – – – – – – – или / або – – – – – – – – – – – – – – – – – – – – –
Подключение адаптера Bluetooth или портативного
аудиопроигрывателя / Підключення адаптеру Bluetooth або
портативного аудіопрогравача
KS-BTA100
(приобретается
отдельно /
придбаний
окремо)
Портативный
аудиопроигрыватель и т. д. /
Портативний аудіоплеєр і т. ін.*
1
Мини-стереоразъем 3,5 мм / Мініатюрний
стереофонічний штекер 3,5 мм *
1
Выполните необходимую настройку <SRC SELECT>. См. стр. 9, 14 и 16 ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ.
Оберіть належне значення налаштування <SRC SELECT> (Вибір джерела), див. стор.
9, 14 і 16 цих ІНСТРУКЦІЇ.
Вход Aerial /
Антенний вхід Предохранитель 10 A /
Запобіжник 10 А
E Кабель питания (поставляется) /
Шнур живлення (входить до комплекту)
К синему (с белой полосой)
проводу шнура питания E,
входящего в комплект поставки /
До синього (з білою смугою)
контакту шнура живлення E з
комплекту поставки
Синий, с белой полосой /
синій, білий зі смугами
Коричневый /
коричневий
Черный / чорний
К коричневому проводу шнура
питания E, входящего в
комплект поставки / До
коричневого контакту шнура
живлення E з комплекту
поставки
Заземление / Заземлення
Задний разъем заземления /
Тильна клема заземлення
E Кабель питания (поставляется) /
Шнур живлення (входить до комплекту)
E Кабель питания (поставляется) /
Шнур живлення (входить до комплекту)
• Вийшов з ладу запобіжник. ] Чи правильно приєднані червоний та чорний провідники?
• Не можна включити живлення. ] Чи приєднаний жовтий провідник?
• Звук з гучномовців відсутній. ] Чи не замкнуто “на коротко” вихідні провідники гучномовця?
• На дисплеї з’являється надпис “MISWIRING CHK WIRING THEN RESET UNIT”, та неможливо
виконати жодну операцію. ] Кабель виходу динаміку є короткозамкненим або торкається рами
автомобіля/головного пристрою? ; Чи ви переналаштовували пристрій?
• Звук спотворений. ] Чи не заземлені вихідні провідники гучномовця? ; Чи заземлені разом
провідники “–” лівого та правого гучномовця?
• Звук чути з перешкодами. ] Чи приєднано тильну клему заземлення до шасі авто за допомогою
коротших та товстіших шнурів?
• Пристрій нагрівається. ] Чи не заземлені вихідні провідники гучномовця? ; Чи заземлені разом
провідники “–” лівого та правого гучномовця?
• Цей пристрій не працює взагалі. ] Чи ви переналаштовували пристрій?
BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ / НЕСПРАВНОСТІ
• Сработал предохранитель. ] Правильно ли подключены черный и красный провода?
• Питание не включается. ] Подключен ли желтый провод?
• Звук не выводится через громкоговорители. ] Нет ли короткого замыкания на кабеле выхода
громкоговорителей?
• На дисплее отображается сообщение “MISWIRING CHK WIRING THEN RESET UNIT”, и операция
не может выполняться. ] Не замкнут ли накоротко выводной провод динамика или не
соприкасается ли с шасси автомобиля/головным устройством? ; Выполнена ли перенастройка
приемника?
• Звук искажен. ] Заземлен ли провод выхода громкоговорителей? ; Заземлены ли разъемы “–”
правого (R) и левого (L) громкоговорителей?
• Шум мешает звучанию. ] Соединен ли находящийся сзади зажим заземления с шасси
автомобиля с помощью более короткого и тонкого шнуров?
• Устройство нагревается. ] Заземлен ли провод выхода громкоговорителей? ; Заземлены ли
разъемы “–” правого (R) и левого (L) громкоговорителей?
• Приемник не работает. ] Выполнена ли перенастройка приемника?
Разъем ISO / Рознімання ISO
