11

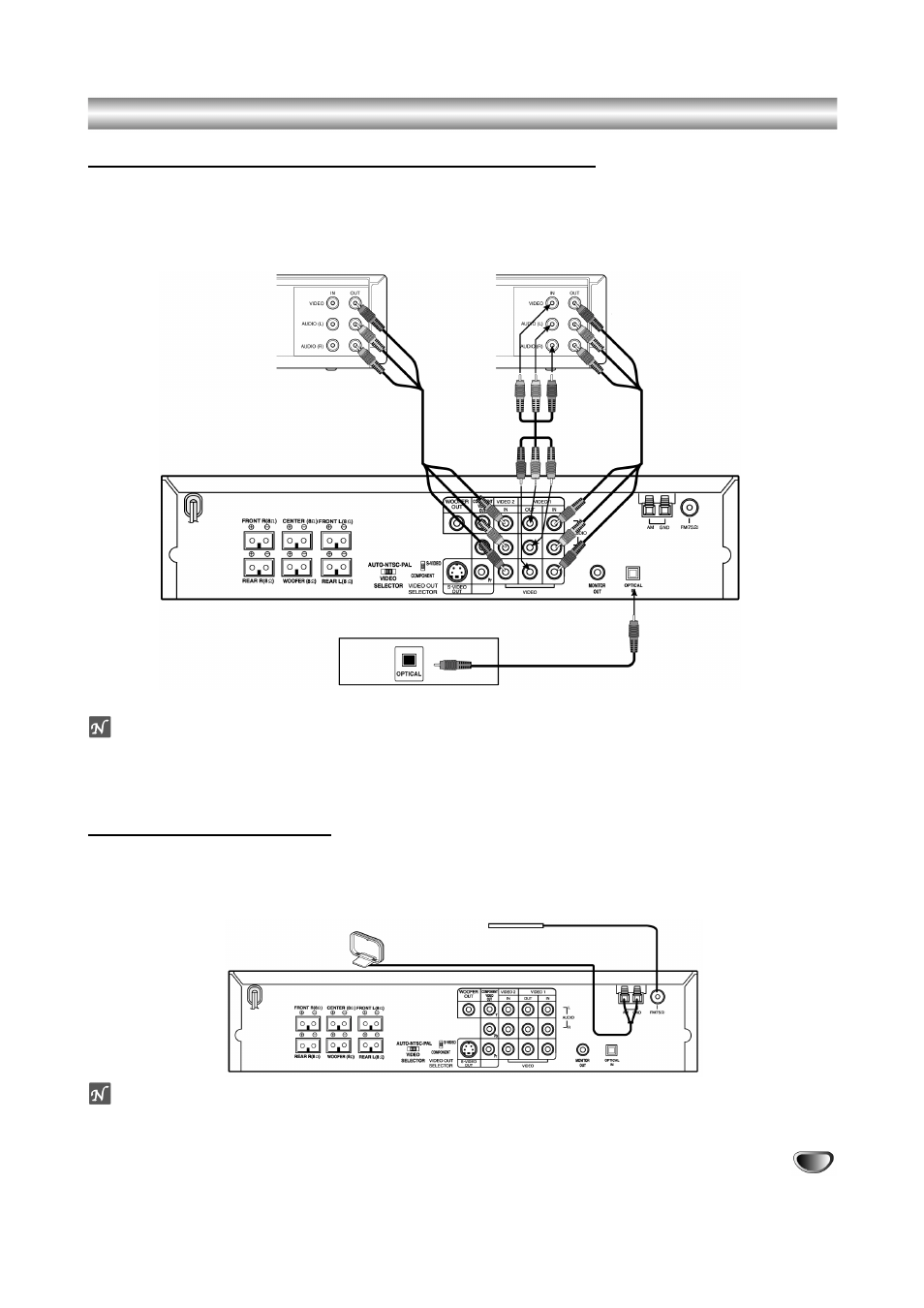

Подключение дополнительного оборудования
•
Подключите ТВ (Монитор) к разъему MONITOR OUT или S-VIDEO OUT.
•
Подключите ВМ к разъемам VIDEO 1.
•
Подключите дополнительный ВМ к разъемам VIDEO 2.
•
Подключите оптический выход проигрывателя DVD (или др. цифрового устройства) к разъему OPTICAL IN.
Примечания
•
Если вы выбрали функциональный режим VIDEO 1, видеосигнал с разъема не будет выводиться.
•
Если аудиоформат цифрового выхода не соответствует возможностям вашего ресивера, ресивер будет выдавать
жесткий, искаженный звук или звука вообще не будет.
Антенные соединения
Подключите комплектные антенны FM/AM для прослушивания радиопрограмм.
•
Подключите рамочную антенну АМ к антенному разъему АМ.
•
Подключите проводную антенну FM к коаксиальному разъему FM 75
W
.
Примечания
•
Во избежание помех, устанавливайте рамочную антенну АМ на удалении от DVD-ресивера и других компонентов.
•
Полностью разворачивайте проводную антенну FM.
•
После подключения проводной антенны FM проложите ее, по возможности, горизонтально.
Подключения (продолжение)
Дополнительный ВМ
ВМ
К AUDIO/VIDEO OUT
К AUDIO/VIDEO OUT
К AUDIO/
VIDEO IN
К AUDIO/VIDEO IN
(VIDEO 2)
К AUDIO/
VIDEO OUT
(VIDEO 1)
К AUDIO/
VIDEO IN
(VIDEO 1)
Проигрыватель DVD (или др. цифровое устройство)
Рамочная антенна АМ (в комплекте)
Проводная антенна FM (в комплекте)
