Схема соединений – Инструкция по эксплуатации Kenwood C-414-S
Страница 6
6
FM
75Ω

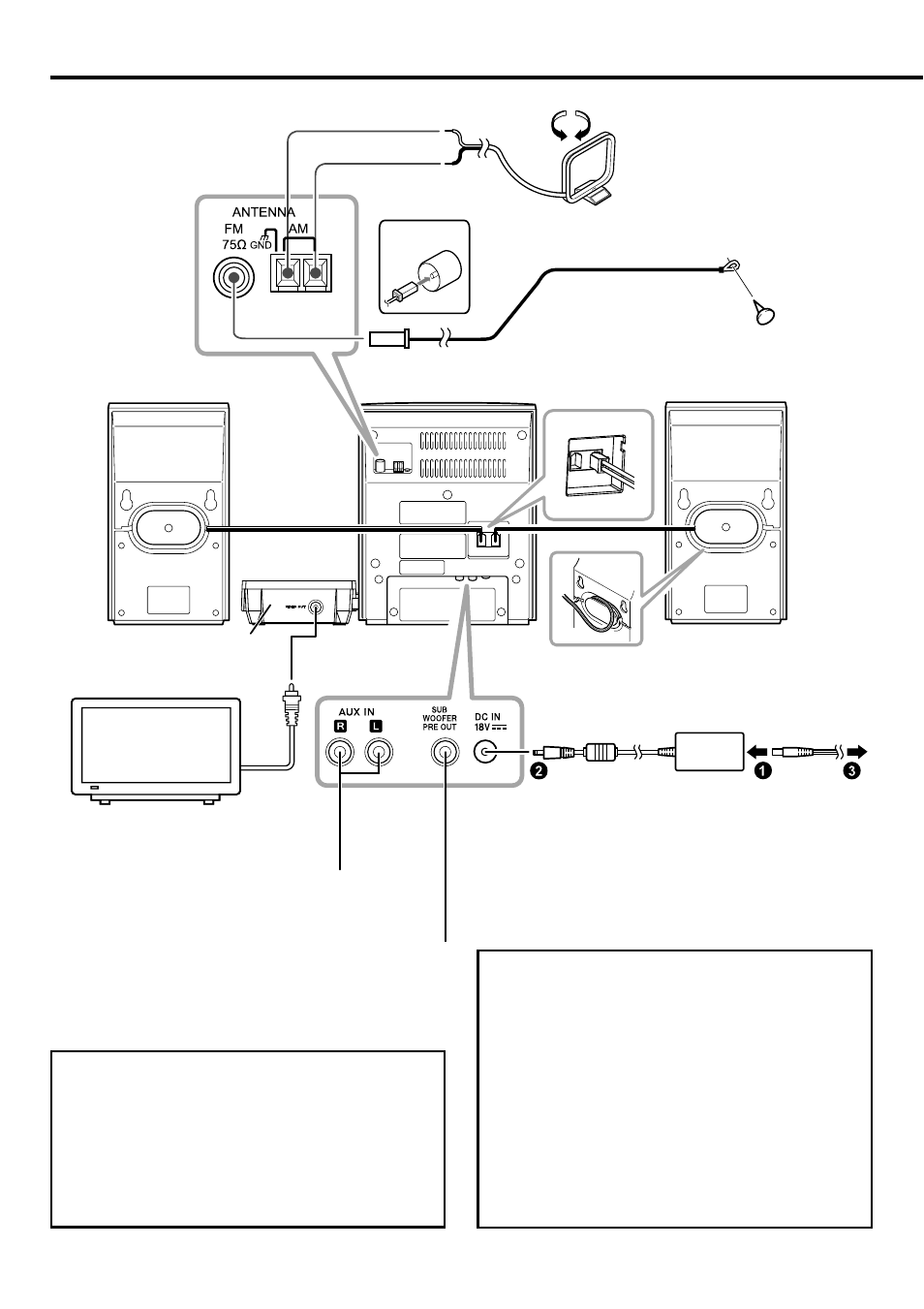

Схема соединений
¤
ПРЕДОСТЕРЕЖЕНИЕ
При установке системы соблюдайте следую-
щие меры безопасности. В противном случае
недостаточное рассеяние тепла может привес-
ти к сбою в работе или возникновению огня
(это относится как к основному блоку системы,
так и сетевому блоку питания).
- Не накрывайте систему тканью и не ставьте систему
на ковер или подушку.
- Не используйте систему в плохо вентилируемом мес-
те.
- Не ставьте на систему предметы, которые могут бло-
кировать рассеяние тепла.
- Вокруг корпуса оставляйте свободное пространство не
менее следующих значений:
сверху - 50 см
¤
ПРЕДОСТЕРЕЖЕНИЕ
Когда система переключена в дежурный режим, питание
системы не отключается полностью. Устанавливайте
систему так, чтобы сетевая розетка была легко доступ-
на и в экстренном случае немедленно отключайте сете-
вой кабель от сетевой розетки.
В качестве основного отключающего устройства исполь-
зуется сетевая вилка. Во время использования она дол-
жна быть видна и легко доступна.
Комнатная антенна
диапазона FM
Рамочная антенна
диапазона АМ
Подключите сабвуфер (SW-40HT (приобретает-
ся отдельно)) к гнезду [SUB WOOFER PRE OUT]
на задней панели основного блока системы.
Соедините аудиовыход видеомагнитофона и
т.д. с гнездами [AUX IN] на задней панели ос-
новного блока.
К сетевой розетке
- Надежно подключите сете-
вую вилку к сетевой розетке.
Сетевой шнур
Доступны сетевые шнуры
двух видов. Выберите се-
тевой шнур, соответствую-
щий вашей стране.
Сетевой блок питания
Используйте сетевой блок
питания (АС-18335А), ко-
торый поставляется в ком-
плекте с системой.
Правая АС
Левая АС
Док-станция для iPod
Видеокабель
К телевизору с компонентным
видеовходом
