6
Sonstiges
5

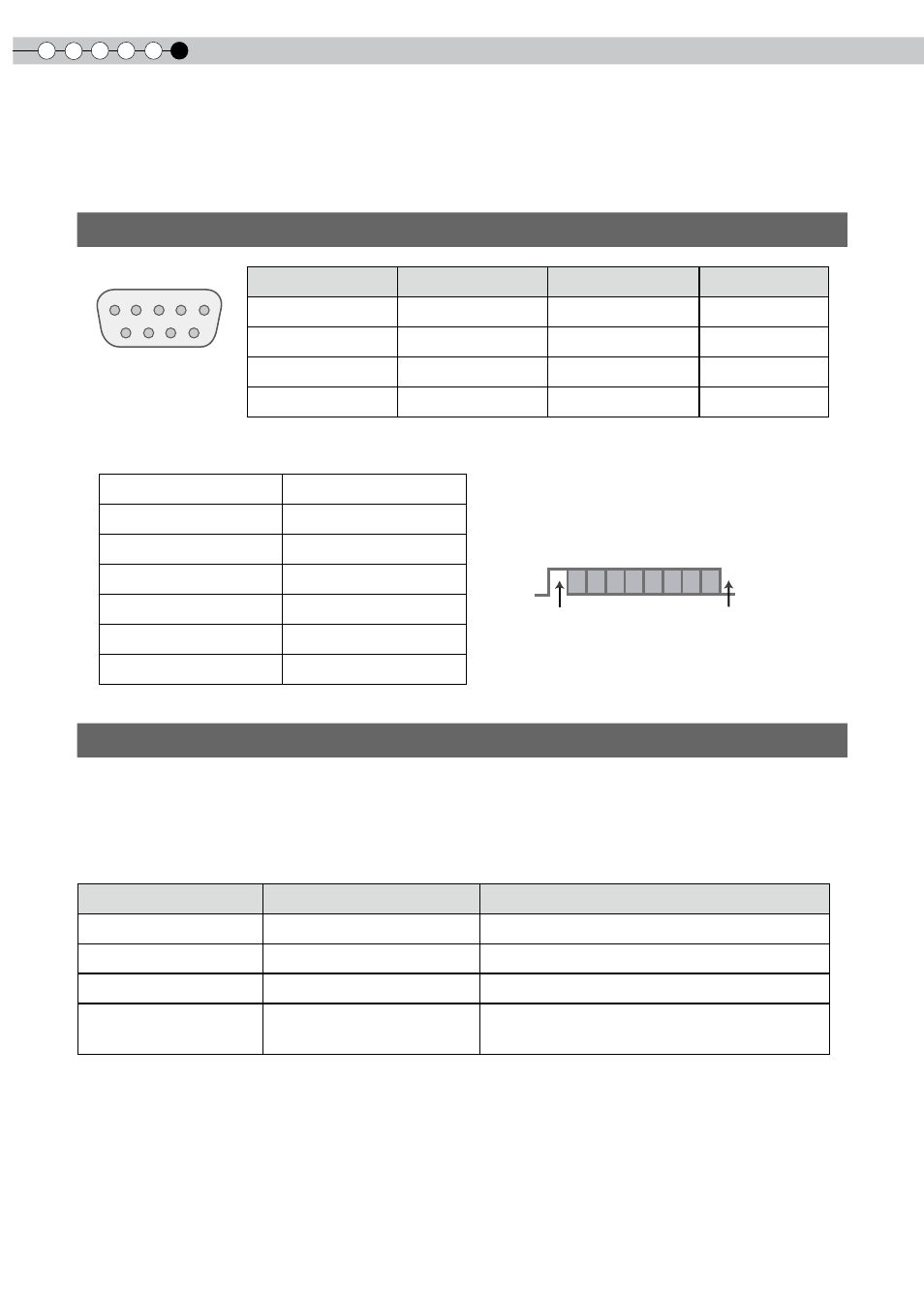

RS-232C-Schnittstelle
Wenn Sie das Gerät über ein gekreuztes RS-232C-Kabel (D-Sub, 9-polig) an einen Computer anschließen,
ist eine externe Steuerung möglich.
Modus
Nicht synchron
Zeichenlänge
8 Bit
Parität
Keine
Startbit
1
Stoppbit
1
Datenrate
1900 Baud
Datenformat
Binär
Die Befehle, die das Gerät vom Computer akzeptiert, bestehen aus „Kopf“, „Geräte-ID“, „Befehl“, „Daten“ und „Ende“.
●
Kopf (1 Byte), Geräte-ID ( Bytes), Befehl ( Bytes), Daten (n Bytes), Ende (1 Byte)
■
Kopf
Dieser Binärcode leitet die Kommunikation ein.
Binärcode
Typ
Beschreibung
1
Befehl
PC→Gerät
F
Referenzbefehl
PC→Gerät
0
Antwort
Gerät→PC
06
ACK
Gerät→PC
(Wird zum PC zurückgegeben, wenn der Befehl ohne Fehler
ausgeführt wurde.)
■
Geräte-ID
Dieser Code gibt das Gerät an. Der Binärcode ist auf „8901“ fixiert.
Pinnummer
Signal
Funktion
Signalrichtung
RxD
Daten empfangen
PC→Gerät
TxD
Daten senden
Gerät→PC
5
Masse
Signalmasse
-
1,,6 - 9
nicht verbunden
-
-
G
erät
●
PC bezieht sich auf den Controller; zum Beispiel einen normalen Computer.
D6 D7
D4 D5
D2 D3
D0 D1
Startbit
Stoppbit
Befehlsformat
RS-232C-Spezifikationen
