57

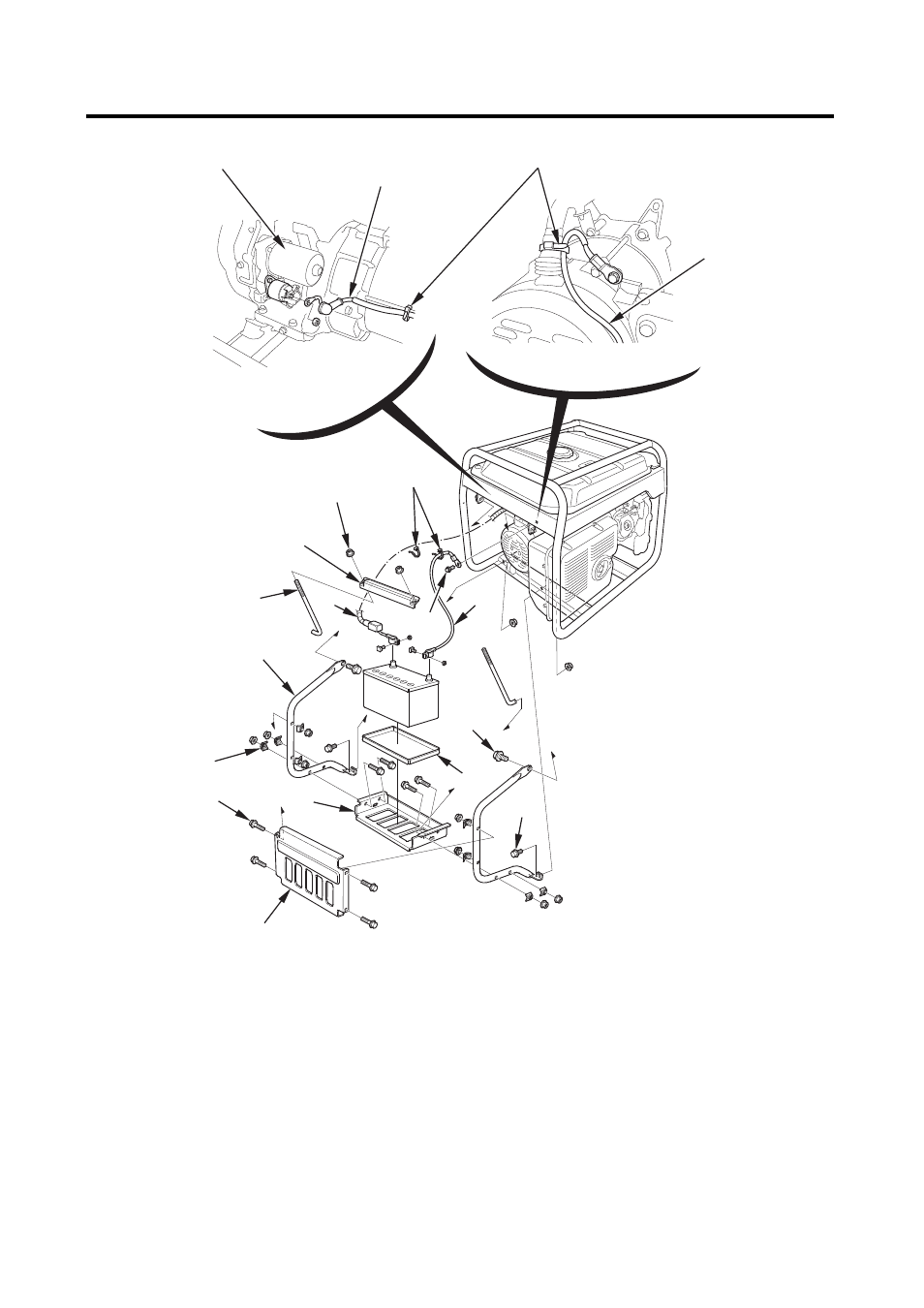

(1) КРЕПЕЖНЫЙ БОЛТ АККУМУЛЯТОРНОЙ
БАТАРЕИ 2
(2) КРЕПЕЖНАЯ ПЛАСТИНА
АККУМУЛЯТОРНОЙ БАТАРЕИ 1
(3) ФЛАНЦЕВАЯ ГАЙКА М6 12
(4) ПРОВОД СОЕДИНЕНИЯ
АККУМУЛЯТОРНОЙ БАТАРЕИ НА «МАССУ» 1
(5) ПРОВОД СТАРТЕРА 1
(6) КРЕПЛЕНИЕ ПРОВОДА 2
(7) БОЛТ 6х12 мм 1
(8) ЗАЩИТНАЯ ТРУБКА АККУМУЛЯТОРНОЙ
БАТАРЕИ 2
(9) ПОЛКА ДЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ 1
(10) ЗАЩИТНЫЙ КОЖУХ АККУМУЛЯТОРНОЙ БАТАРЕИ
1
(11) ОТСЕК АККУМУЛЯТОРНОЙ БАТАРЕИ 1
(12) ФЛАНЦЕВЫЙ БОЛТ 6х30 мм 8
(13) ШАЙБА 8
(14) ФЛАНЦЕВЫЙ БОЛТ 8х12 мм 2
(15) ФЛАНЦЕВЫЙ БОЛТ 6х12 мм 2
ТЯГОВОЕ РЕЛЕ
ПРОВОД СТАРТЕРА
(«положительный»)
КРЕПЛЕНИЕ ПРОВОДА
ПРОВОД
СОЕДИНЕНИЯ
АККУМУЛЯТОРНОЙ
БАТАРЕИ
НА «МАССУ»
(3)
(2)
(1) (5)
(8)
(13)
(12)
(9)
(10)
(15)
(14)
(4)
(7)
(6)
(11)
