ОБЩЕЕ ОПИСАНИЕ

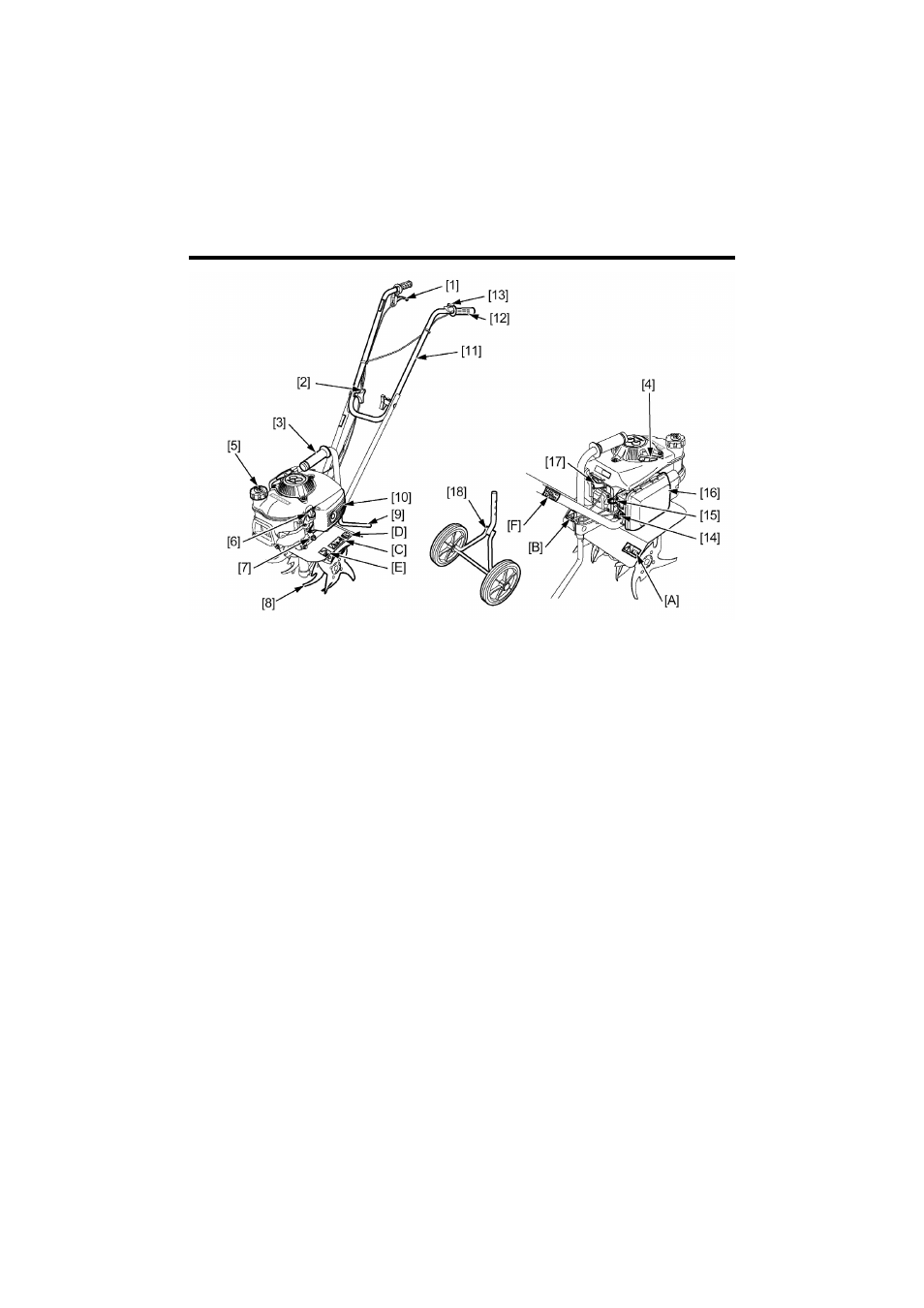

ОРГАНЫ УПРАВЛЕНИЯ
[1] Рычаг управления дроссельной заслонкой и
сцеплением . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
[2] Топливный бак .............................................
[3] Ручка для переноски ...................................
[4] Ручка для переноски ...................................
[5] Крышка топливного бака
[6] Крышка маслозаливной горловины c
контрольныv щупом . . . . . . . . . . . . . . . . .
[7] Пробка слива масла ....................................
[8] Фрезы
[9] Опорная штанга...........................................
[10] Система выпуска отработавших газов
[11] Штанги управления
[12] Ручка штанги управления
[13] Выключатель зажигания.............................
[14] Топливный кран ...........................................
[15] Рукоятка воздушной заслонки двигателя .....
[16] Воздушный фильтр . . . . . . . . . . . . . . . . . .
[17] Свеча зажигания
[18] Транспортные колеса...................................
[A],[B],[C] Наклейки с правилами безопасности
[D] Наклейка с указанием уровня шума
[E] Наклейка с указанием уровня масла
[F] Сертификационная наклейка
НАЗНАЧЕНИЕ
Изменяет частоту вращения вала двигателя и
управляет вращением фрез.
Используется при складывании штанг управления
для перемещения мотокультиватора в равновесном
состоянии
Используется для запуска двигателя
Служит для заливки моторного масла и контроля
уровня масла
Выворачивается для слива масла из двигателя
Служит для регулировки глубины культивации
Щитки сняты с двигателя
Открывает и закрывает подачу топлива
Используется для запуска двигателя в холодную
погоду
Защищает двигатель от проникновения пыли
Используются при транспортировке мотокультиватора
(при выключенном двигателе)
НАИМЕНОВАНИЕ И НАЗНАЧЕНИЕ ЭЛЕМЕНОВ МОТОКУЛЬТИВАТОРА
