Дроссельная заслонка – Инструкция по эксплуатации HONDA TRX400FA
Страница 139
130
Обслуживание мотовездехода Honda
3
8
mm
(0.1
0.3
in
)
(1)
(2)
(B)
(
(
A
A
)
)
(4)
(3)
Ознакомьтесь с правилами техники безопасности на стр. 97.

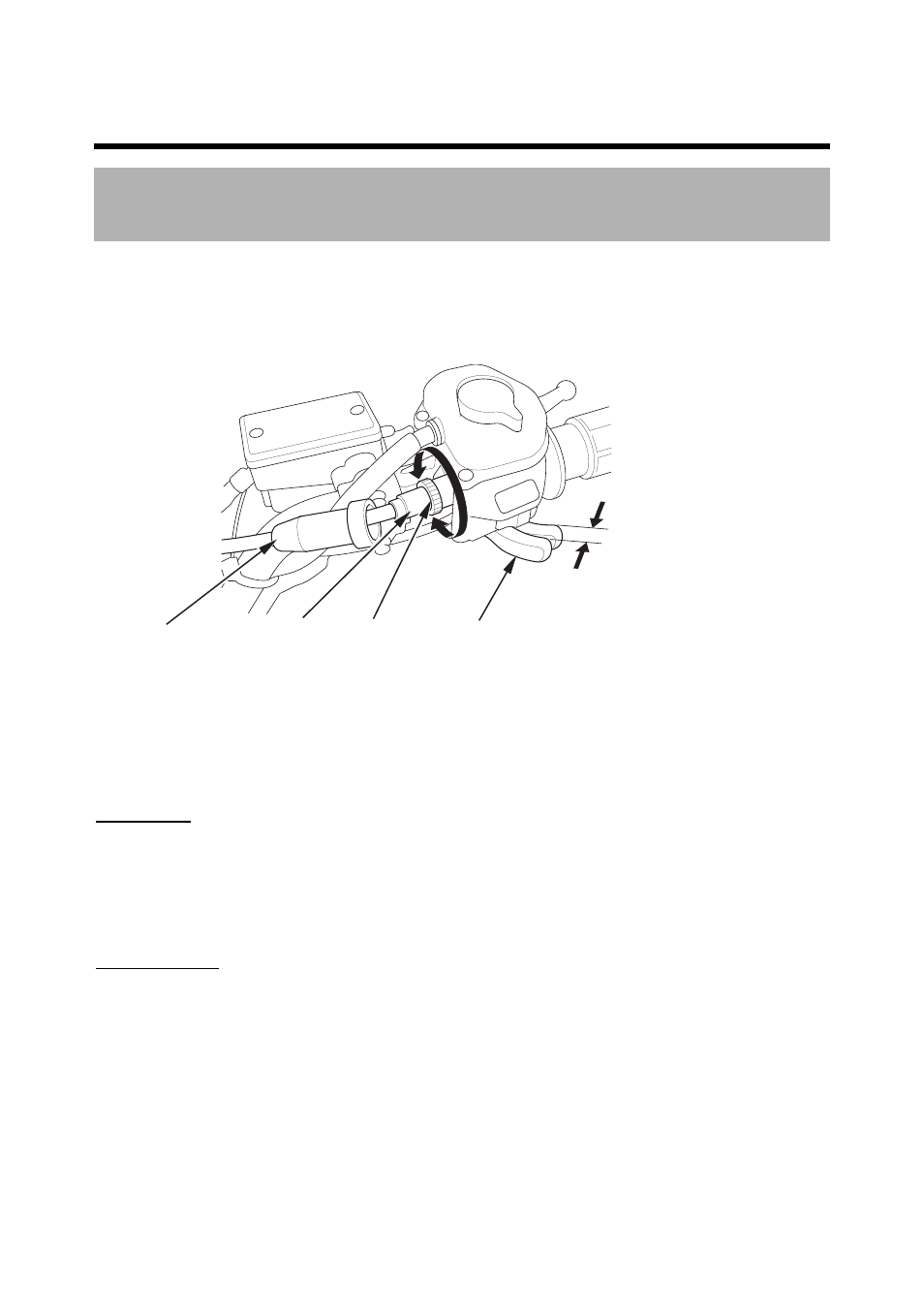

ПРАВАЯ РУКОЯТКА
(1) рычаг акселератора (4) контргайка
(2) резиновая гильза
(А) уменьшение свободного хода
(3) регулятор троса акселератора (В) увеличение свободного хода
Проверка
Величина свободного хода проверяется на рычаге (1) управления
дроссельной заслонкой.
Свободный ход:
3-8 мм
Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3)
троса акселератора.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте
регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода акселератора
проверьте корректность его работы во всех положениях руля.
Дроссельная заслонка
Свободный ход рукоятки акселератора
