Инструкция по эксплуатации HONDA EM5500CXS
Страница 59

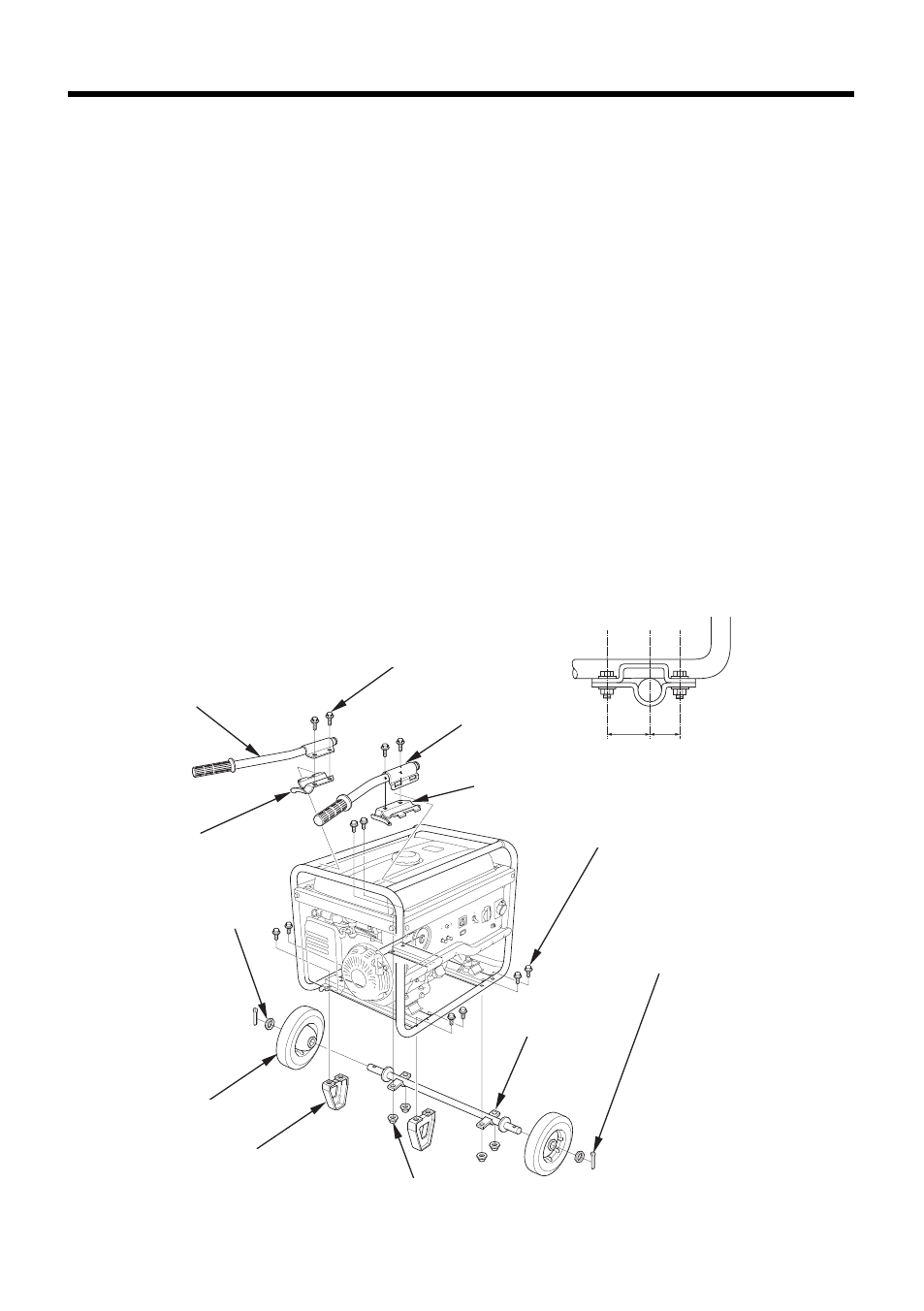

НАБОР ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
Версия с двумя колесами
Установка ручек
Установите правую и левую ручки с помощью кронштейна и четырех фланцевых
болтов.
Установка комплекта колес
1. Установите 2 колеса на ось и зафиксируйте их с помощью уплотнительных шайб
и шпилек.
2. Установите ось на миниэлектростанцию, используя фланцевые болты 8х16 мм и
гайки с фланцем на 8 мм.
3. Установите две стойки на нижнюю часть рамы и зафиксируйте их с помощью
четырех фланцевых болтов 8х16 мм.
МОМЕНТ ЗАТЯЖКИ: 24-29 Нм
55
БОКОВАЯ
ЧАСТЬ
МИНИЭЛЕК-
ТРОСТАНЦИИ
ФЛАНЦЕВЫЙ БОЛТ
8х16 мм (4)
ПОДНИМИТЕ ВЕРХНЮЮ
РУЧКУ В СБОРЕ
ПРАВАЯ ВЕРХНЯЯ
РУЧКА В СБОРЕ
ДЛИННАЯ СТОРОНА
КРОНШТЕЙН ПРАВОЙ РУЧКИ
ФЛАНЦЕВЫЙ БОЛТ 8х16 мм (4)
ШПИЛЬКА 4,0х30 мм
ОСЬ
ФЛАНЦЕВАЯ ГАЙКА 8 мм (4)
СТОЙКА (2)
КОЛЕСО (2)
УПЛОТНИТЕЛЬНАЯ
ШАЙБА 20 мм
КРОНШТЕЙН ЛЕВОЙ
РУЧКИ
