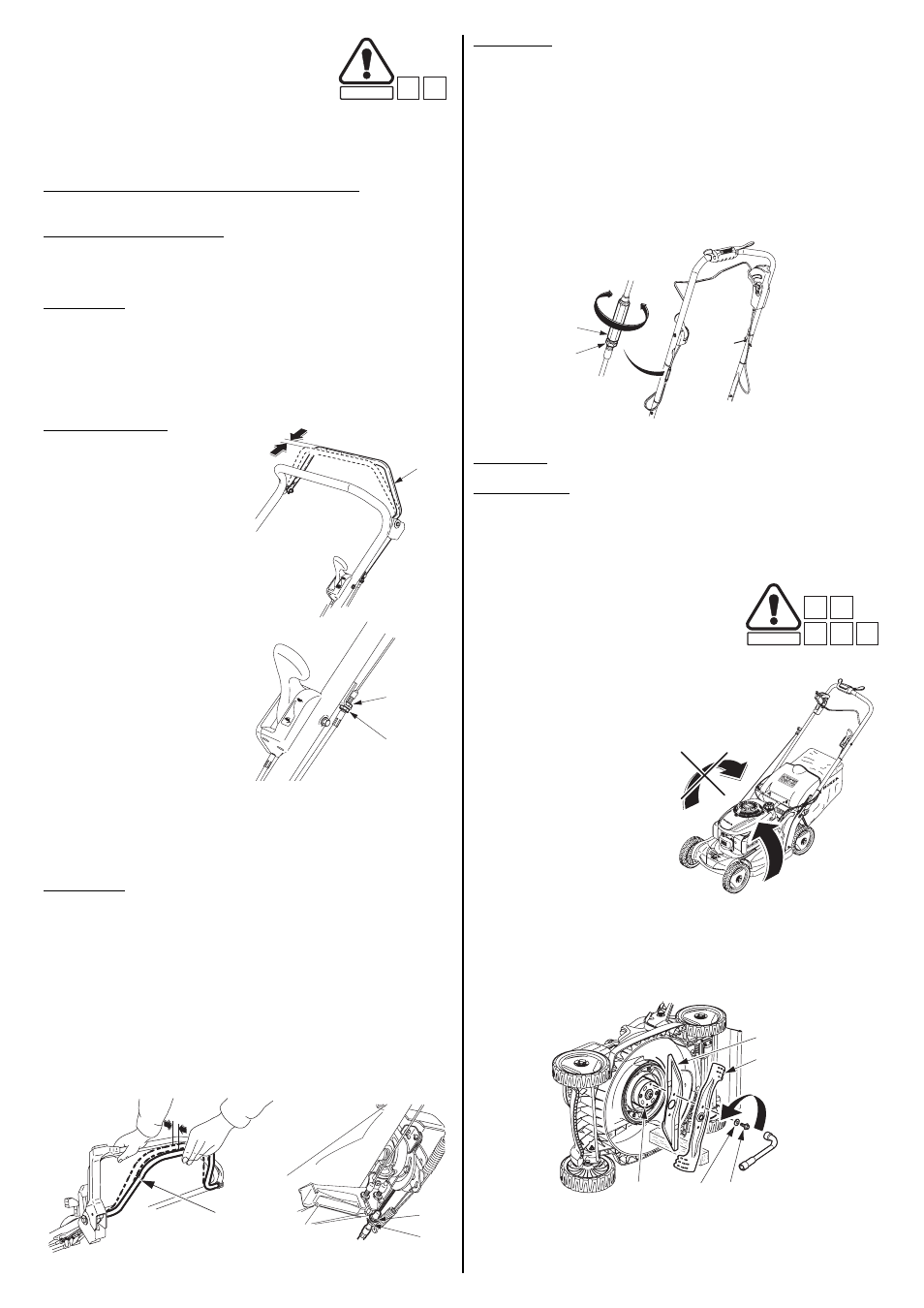

Страница 11: Регулировка троса переключения
11
Вариант VYE:
Эту процедуру следует выполнять, установив колеса газонокосилки
на горизонтальную поверхность.
1. Ослабьте контргайку [8] троса муфты Smart Drive.
2. Запустите
двигатель.
3. Не нажимая ручку муфты Smart Drive, поворачивайте регулятор
троса муфты [7] в направлении «MOVE» [A] до тех пор, пока
газонокосилка не начнет двигаться вперед.
4. Поверните регулятор троса муфты на 1-2 оборота в
направлении «STOP» [B].
5. Затяните контргайку троса муфты.
6. Проверьте работу системы Smart Drive.
Все модели:
ПРИМЕЧАНИЕ: В случае, если сцепление включается
неправильно или не удается отрегулировать величину свободного
хода, сцепление может нуждаться в ремонте. Обратитесь с
газонокосилкой к официальному дилеру компании Honda.
УСТАНОВКА И СНЯТИЕ НОЖЕЙ
СНЯТИЕ НОЖЕЙ
1. Установите
рычаг
акселератора в положение
«STOP» (модели с приводом
Rotostop).
2. Поверните
топливный
кран в положение «OFF» и
снимите наконечник со свечи
зажигания.
3. Наклоните
газонокосилку
так, чтобы карбюратор был
направлен вверх [9].
4. Для отворачивания двух
болтов крепления ножей
[10] и снятия специальных
шайб [11] с держателя
ножей [14] используйте
торцовый ключ М14.
Для блокировки держателя во время отворачивания болтов
используйте деревянный брусок.
5. Извлеките верхний [13] и нижний [12] ножи.
РЕГУЛИРОВКА КАРБЮРАТОРА
ВНИМАНИЕ:
•
Для регулировки карбюратора рекомендуем обратиться к
официальному дилеру компании Honda.
Номинальная частота вращения холостого хода:
1 700 ± 150 об/мин
Рабочая частота вращения: 2 700 ... 2 800 об/мин
РЕГУЛИРОВКА ТРОСА ТОРМОЗА НОЖЕЙ
Вариант PKE:
1. Остановите двигатель и снимите наконечник высоковольтного
провода свечи зажигания.
2. Отпустите ручку тормоза ножей [1] и убедитесь в том, что
если потянуть ручной стартер, то чувствуется сильное
сопротивление.
В противном случае:
3. Измерьте ход [2] конца
рычага [1] (величина в
пределах 30-35 мм).
4. При
необходимости
регулировать ослабьте
затяжку стопорных гаек
[3] и отрегулируйте ход,
как требуется. Затяните
стопорные гайки и снова
проверьте ход конца
рычага.
5. Запустите двигатель и
отпустите рычаг тормоза
ножей. Проверьте, что
при отпускании рычага
ножи и двигатель
останавливаются.
В противном
случае обратитесь
с газонокосилкой к
официальному дилеру
компании Honda.
РЕГУЛИРОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ
Вариант HYE:
Измерьте свободный ход [4] со стороны ручки [5] как показано на
рисунке.
1. Установите рычаг в положение самой быстрой передачи и
отверните стопорные гайки [6].
2. Ослабьте или натяните трос так, чтобы свободный ход
составлял от 1 до 5 мм.
3. Затяните контргайки [6] и повторно проверьте величину
свободного хода [4].
4. Запустите двигатель вне помещения и попробуйте
поработать ручкой сцепления. Убедитесь в правильности
функционирования сцепления.
C12
C1
[1]
[2]
[3]
[3]
[B]
[A]
[7]
[8]
D9
D8
D7
C18
B3
[9]
[14]
[11] [10]
[13]
[12]
[4]
[5]
[6]
[6]
