Подключение и настройка
(продолжение)
Разъем
компонентного
выходного
видеосигнала
COMPONENT VIDEO OUT
Эти разъемы могут использоваться для вывода сигнала в
режиме чересстрочной или прогрессивной развертки и
обеспечения более качественного изображения, чем через
разъем S VIDEO OUT.
При соединении через эти разъемы цветоразностный сиг
нал (PB/PR) и сигнал яркости (Y) выводятся раздельно с
цельюобеспечения высокой точности цветопередачи.
Описание входных разъемов составляющего видеосиг
нала зависит от ТВ системы монитора (например,
Y/P
B
/P
R
, Y/B Y/R Y, Y/C
B
/C
R
).
Для просмотра прогрессивных видеосигналов (только
NTSC)
Соедините данное устройство с входными разъемами ком
позитного видеосигнала (480P) телевизора, совместимого
с системой защиты от копирования данного устройства.
(При соединении с несовместимым телевизором видео
сигнал будет выводиться некорректно.)
·
Совместимыми являются все телевизоры Panasonic,
имеющие входные разъемы 480P. Если у вас телевизор
другой марки
проконсультируйтесь с изготовителем.
Прогрессивное телевизионное изображение
Для прогрессивного изображения устанавливается стан
дартное форматное соотношение (соотношение высоты к
ширине), равное 16:9. DVD видео с заданным форматным
соотношением 16:9 будет отображаться корректно. Видео
материалы с форматным соотношением 4:3 будут при вы
воде на экран растягиваться вправо и влево.
Для просмотра изображения с правильным формат
ным соотношением
·
При использовании телевизоров, позволяющих регули
ровать форматное соотношение прогрессивных изобра
жений, отрегулируйте форматное соотношение как тре
буется.
·
При использовании телевизоров, не позволяющих регу
лировать форматное соотношение прогрессивных изоб
ражений, в пункте меню"Progressive (NTSC)" выберите
настройку "Off".
Примечание:
·
Если данное устройство подключено к телевизору через
разъем VIDEO OUT или SVIDEO OUT, будет выводиться то
лько сигнал с чересстрочной разверткой (даже если вы вы
брали вывод прогрессивного изображения).

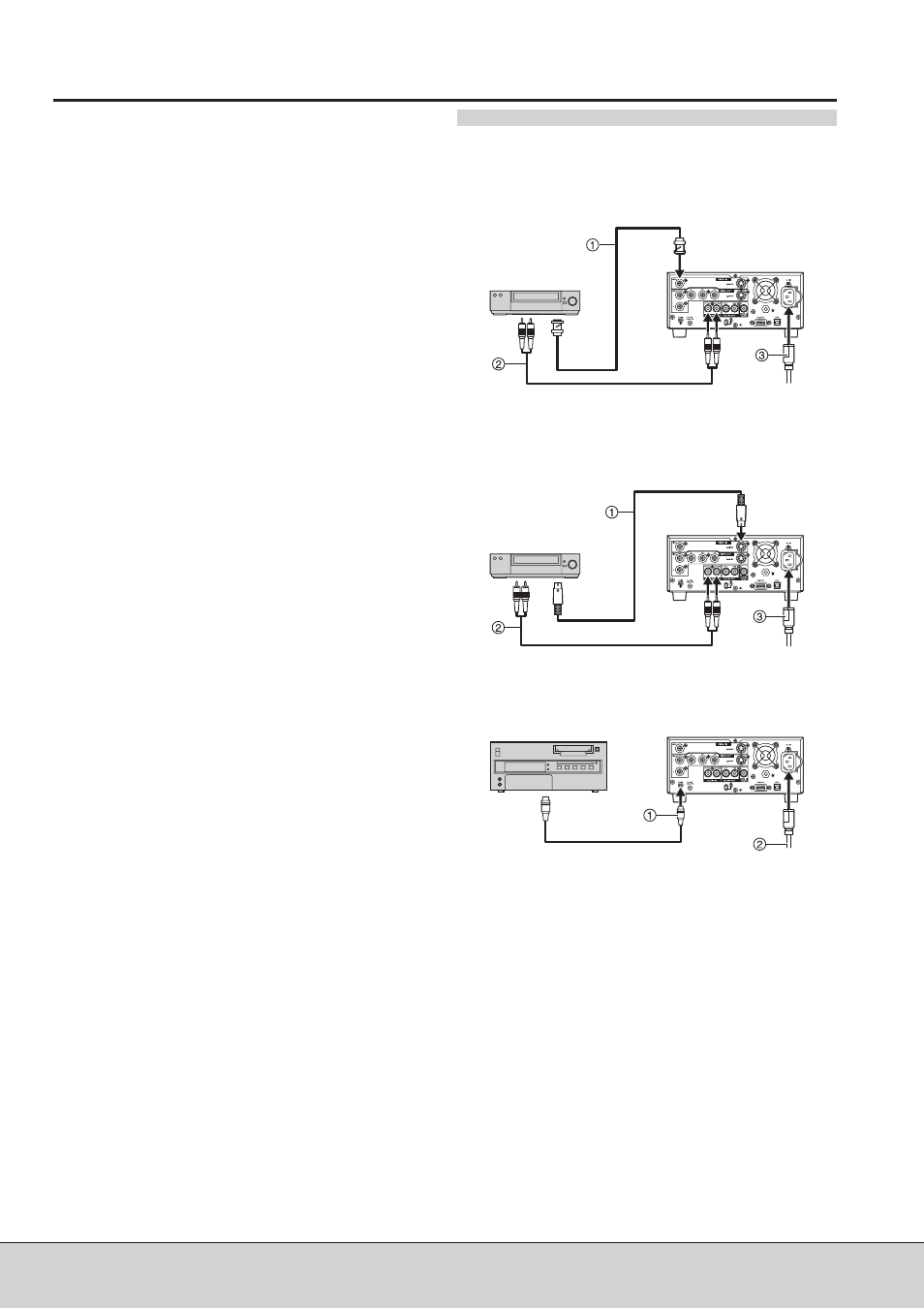

Соединение с видеоплеером
¡
Разъемы
компонентного
видеосигнала
со
стереозвуком
j
Видеокабель (BNC)
k
Стерео аудиокабель (PHONO x 2)
l
Шнур электропитания (входит в комплект
поставки)
Примечания:
·
При подключении кабеля IEEE1394 (кабеля DV) необходимо
обеспечить соблюдение следующих условий:
·
Данное устройство и все соединенное с ним оборудова
ние должны использоваться с общим заземлением. Если
все оборудование не соединено с общим заземлением,
отключите питание всего оборудования, прежде чем под
ключать или отключать кабель IEEE1394.
·
При подключении к оборудованию с 6 штырьковым разъе
мом сначала подключите кабель IEEE1394 к 6 штырьково
му разъему, а затем к разъему данного устройства.
·
При подключении к оборудованию с 6 штырьковым разъе
мом убедитесь в том, что вы подключаете кабель тем кон
цом, который совпадает по форме с разъемом. Если вста
вить в разъем неправильный конец кабеля, это может по
вредить устройство.
·
Входной разъем DV данного устройства предназначен для
использования только с цифровыми видеоустройствами.
·
При подключении цифрового видеооборудования управле
ние данным устройством с другого оборудования будет не
возможно.
·
Через входной DV разъем можно подключить только одну
единицу цифрового видеооборудования (например, цифро
вуювидеокамеру).
·
Система сжатия изображений, используемая в подключенном
цифровом видеооборудовании, может отличаться от систе
мы, используемой данным устройством. В этом случае копи
рование записей с данного устройства будет невозможным.
13
(095) 980 4205
www.panasonic.ru
Panasonic (СНГ)
AUDIO
OUT
AUDIO IN
AUDIO IN
AUDIO
OUT
Видеоплеер
VIDEO
OUT
VIDEO IN
Видеоплеер
DV OUT
DV IN
S VIDEO IN
S VIDEO OUT
¡
Разъемы S Video со стереозвуком
j
Кабель S Video (4P)
k
Стерео аудиокабель (PHONO x 2)
l
Шнур электропитания (входит в комплект
поставки)
¡
Разъем DV
j
Кабель DV (4P 4P или 4P 6P)
k
Шнур электропитания (входит в комплект
поставки)
Видеоплеер
