У
странение неисправностей в пу
ти
384
Предохранители
Расположение предохранителей
Если не работает какое-либо электрическое оборудование,
то поверните ключ зажигания в положение LOCK
(Блокировка)
*1
и проверьте исправность предохранителей.
Расположение предохранителей приведено на крышке блока
предохранителей. Определите расположение предохраните-
ля, который может являться причиной неисправности, по его
номеру и схеме на крышке блока предохранителей.

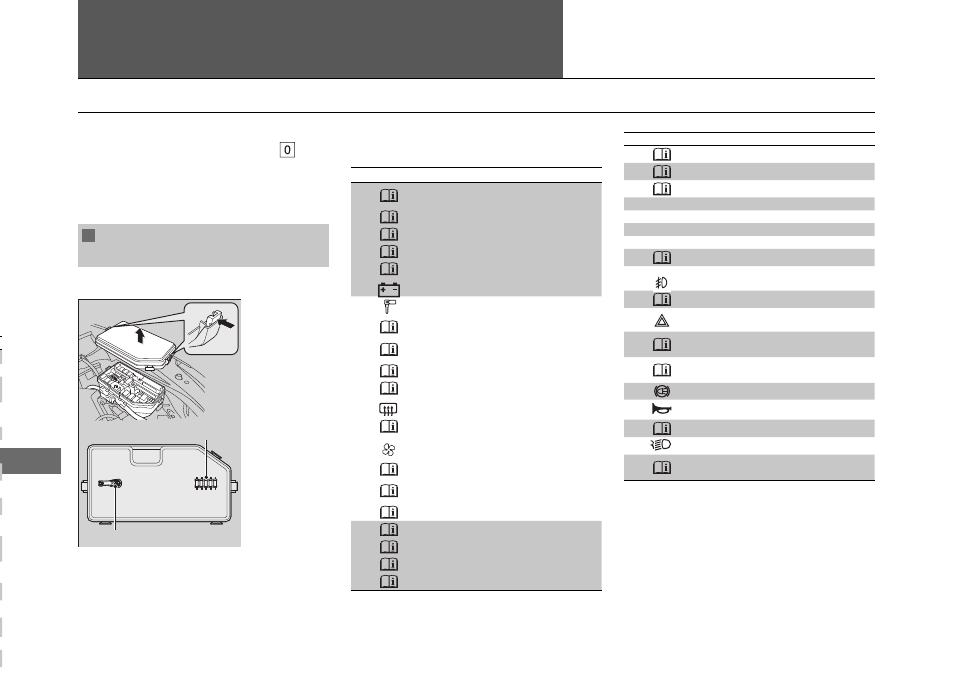

Главный блок предохранителей
в моторном отсеке
Блок расположен рядом с аккумуляторной батареей.
Чтобы открыть блок, нажмите на лапки фиксаторов.
*1
: Автомобили, оснащенные системой доступа в автомобиль
без ключа, оборудованы кнопкой ПУСКА/ОСТАНОВКИ ДВИГА-
ТЕЛЯ, а не замком зажигания.
Защищаемые электрические цепи
и номинальный ток предохранителей
Защищаемая цепь
1
Электрический усилитель рулевого управ-
ления (EPS)
Свечи накаливания*
Насос системы ABS/VSA
ABS/VSA FSR
ST/MG SW
Главный предохранитель
2
Ключ зажигания
Главный предохранитель блока 1
Главный предохранитель блока 2
Главный предохранитель фар
DC/DC 1
Обогреватель заднего стекла
DC/DC 2
Электродвигатель вентилятора
системы вентиляции
Омыватель фар*
Электродвигатель вспомогательного
вентилятора
Электродвигатель основного вентилятора
3
PTC Heater 1*
PTC Heater 2*
PTC Heater 3*
PTC Heater 4*
Защищаемая цепь
4
IGPS
5
Предохранитель ST MOT, STRLD
6
Индикатор подогревателя топлива*
7
—
—
8
—
—
9
—
—
10
—
11
Фонарь заднего хода 2
12
Противотуманные фары*
13
—
14
Аварийная световая сигнализация
15
IGP 2*
Датчик LAF*
16
Катушка зажигания*
IGP 2*
17
Стоп-сигнал
18
Звуковой сигнал
19
—
20
Правая фара (ближний свет)
21
Главный предохранитель
системы впрыска топлива
* Для некоторых вариантов исполнения автомобиля
Запасные предохранители
Пинцет для извлечения предохранителей
