Установка инфракрасного датчика
Установите держатель на выбранное место при помощи саморе-
зов. Совместите датчик и держатель шарнирным соединением и
настройте нужный угол датчика.
Примечание:
• Убедитесь в том, что предполагаемая зона защиты находится в
области действия датчика;
• Рекомендуется устанавливать ИК датчик на высоте 2,1 м;
• Чтобы избежать ложной тревоги, располагайте датчик в месте,
где он не будет подвергнут влиянию тепловых источников или
источников света, включая дневной свет;
• Принцип работы основан на отслеживании уровня ИК-излучения
в поле зрения датчика. Сигнал на выходе датчика монотонно за-
висит от уровня ИК излучения, усредненного по полю зрения
датчика. При появлении человека (или другого массивного объ-
екта с температурой большей, чем температура фона) на выхо-
де инфракрасного датчика движения повышается напряжение.
Этот скачек и является сигналом для включения нагрузки датчи-
ка движения. Для достижения наилучших результатов датчик
следует направить на точку зоны защиты, обладающую наимень-
шей температурой.

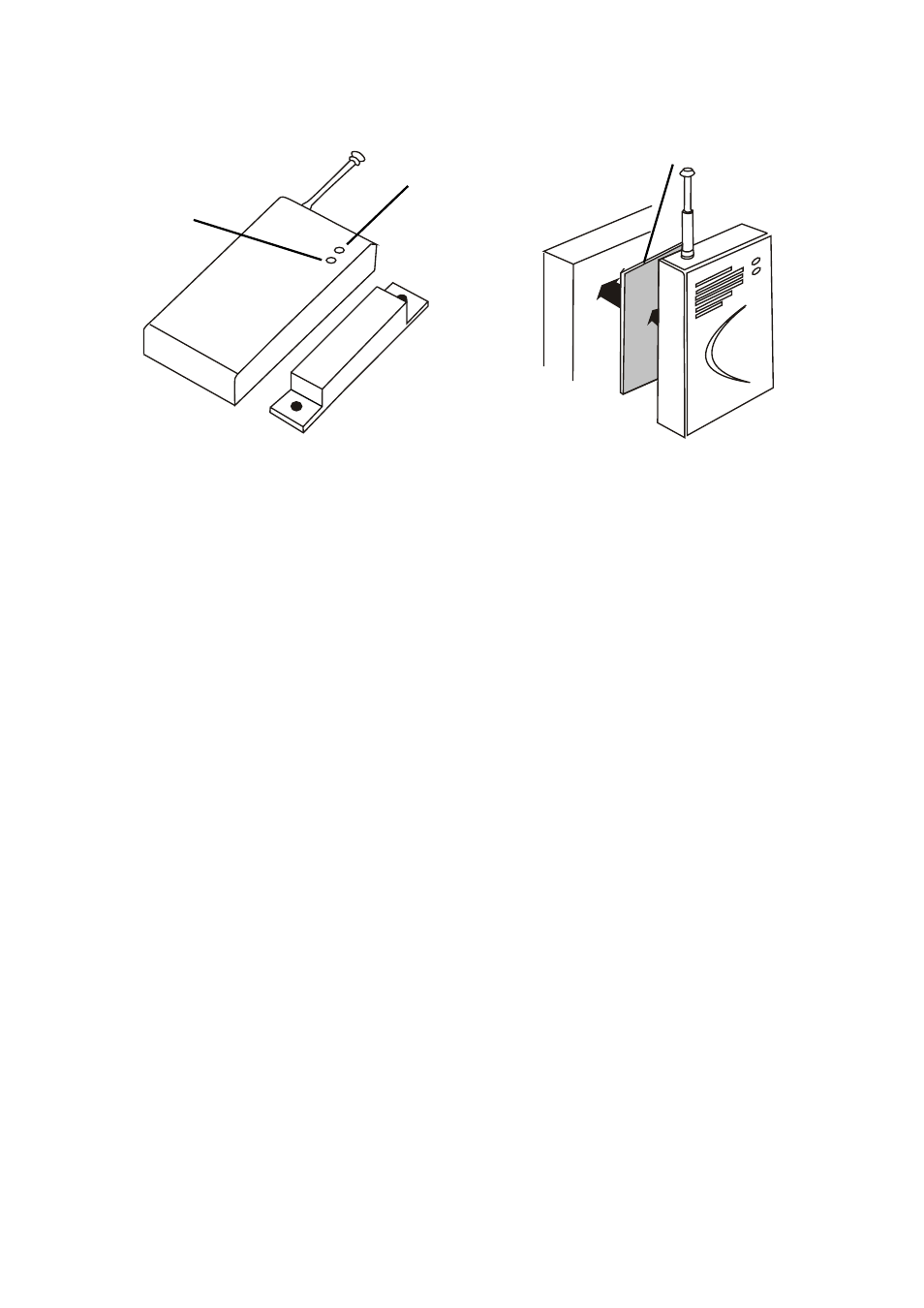

Индикатор
низкого
напряжения
Индикатор
состояния
Двухсторонняя
клейкая
лента
А
В
