Картплоттер позволяет определить круговую зону
безопасности, которая полностью окружает судно.
1 Выберите пункт Радар > Сторожевой > Menu >
Настройка сторожевого режима > Настройка зоны
безопасности > Переместить зону безопасности
радара > Круг.
2 Выберите местоположение внешнего круга зоны
безопасности.
3 Выберите местоположение внутреннего круга зоны
безопасности, чтобы задать ее ширину.

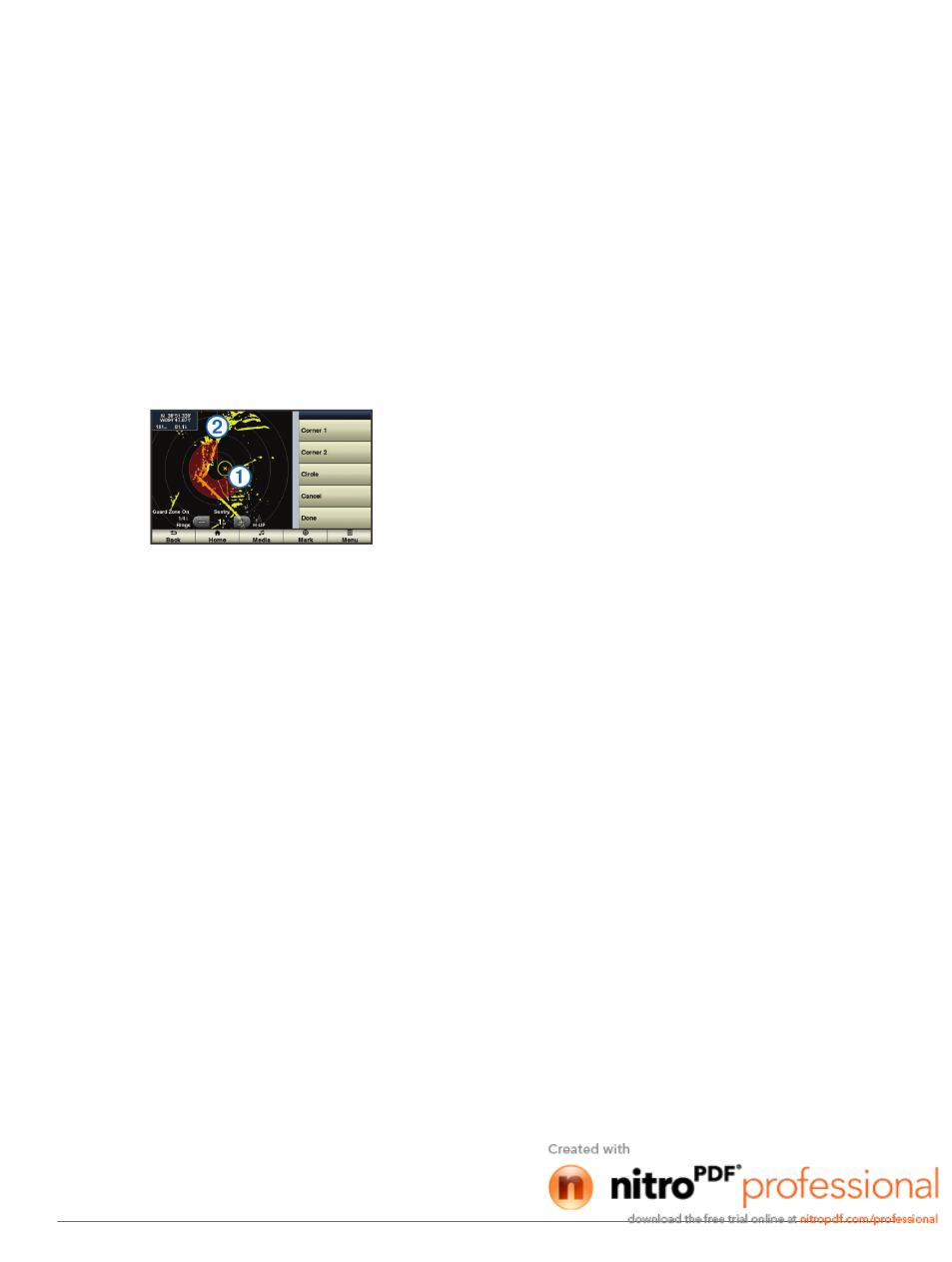

Определение частичной зоны безопасности
Картплоттер позволяет определить границы зоны
безопасности, которая не полностью окружает судно.
1 Выберите пункт Радар > Сторожевой > Menu >
Настройка сторожевого режима > Настройка зоны
безопасности > Переместить зону безопасности
радара > Угол 1.
2 Нажмите и перетащите местоположение внешнего угла
зоны безопасности
À
.
3 Выберите пункт Угол 2.
4 Нажмите местоположение внутреннего угла
Á
зоны
безопасности, чтобы задать ее ширину.
Создание маршрутной точки на экране радара
1 На экране радара или в режиме наложения радара
выберите местоположение.
2 Выберите пункт Создать точку.
Просмотр списка опасностей AIS
На любом экране радара или в режиме наложения радара
можно включить отображение списка опасностей AIS, а
также настроить их вид.
На экране радара или в режиме наложения радара
выберите пункт Menu > Другие суда > Список AIS.
Отображение судов AIS на экране радара
Для поддержки функции AIS необходимо подключение
внешнего устройства AIS и активного приемопередатчика
сигналов с других судов.
Картплоттер позволяет настроить отображение других
судов на экране радара. Любые настройки (кроме
диапазона отображения AIS), установленные для одного
режима отображения данных радара, применяются ко всем
остальным режимам. Параметры отображения сведений и
намеченного курса судов, установленные для одного
режима отображения данных радара, применяются и для
всех остальных режимов, а также для режима наложения
радара.
1 На экране радара или в режиме наложения радара
выберите пункт Menu > Другие суда > Настройки
экрана AIS.
2 Выберите один из указанных ниже вариантов.
• Чтобы указать расстояние от текущего
местоположения, в пределах которого должны
отображаться суда AIS, выберите пункт Диапазон
отображения AIS и укажите нужное расстояние.
• Чтобы включить отображение сведений об
активированных судах AIS, выберите пункт Детали >
Показать.
• Чтобы указать время намеченного курса для
активированных целей AIS, и выберите пункт
Намеченный курс и введите время.
• Чтобы просматривать пути судов AIS, выберите пункт
Следы маршрутов и укажите длину отображаемого
следа.
Функции ARM и EBL
Регулируемый маркер дистанции (VRM) и электронный
визир (EBL) используются для измерения дальности и
пеленга цели. На экране радара VRM отображается в виде
окружности, центр которой совмещен с местоположением
вашего судна, а EBL — в виде линии, начало которой
совмещено с местоположением судна и которая пересекает
окружность VRM. Цель VRM и EBL находится в точке этого
пересечения.
Отображение VRM и EBL
Параметры VRM и EBL, установленные для одного режима
отображения данных радара, применяются для всех других
режимов.
На экране радара выберите пункт Menu > Показать
VRM/EBL.
Настройка VRM и EBL
Настраивать VRM и EBL можно только после того, как будет
включено их отображение на экране радара ( стр. 19 ).
Картплоттер позволяет изменить диаметр VRM и угол
расположения EBL, переместив тем самым точку
пересечения VRM и EBL. Параметры VRM и EBL,
установленные для одного режима отображения данных
радара, применяются для всех других режимов.
1 На экране радара Выберите новую точку пересечения
VRM и EBL.
2 Выберите пункт Сброс VRM/EBL.
3 Выберите пункт Остановить наведение.
Измерение дальности и пеленга цели
Настраивать VRM и EBL можно только после того, как будет
включено их отображение на экране радара ( стр. 19 ).
1 На экране радара выберите местоположение цели.
2 Выберите Измерить расстояние.
Дальность и пеленг цели будут отображаться в верхнем
левом углу экрана.
Наложение радара
При подключении картплоттера к дополнительному
морскому радару Garmin можно воспользоваться функцией
"Наложение радара" для наложения данных радара на
навигационную карту или карту рыбалки.
В режиме наложения радара данные радара
накладываются на навигационную карту или карту рыбалки.
Данные, которые отображаются в режиме наложения
радара, зависят от того, какой режим отображения данных
радара использовался последним (режим гавани,
прибрежный или сторожевой); при этом все изменения
параметров в режиме наложения радара применяются и к
последнему режиму отображения данных радара. Так, если
перед переключением в режим наложения радара
использовался режим гавани, будут отображаться данные
режима гавани. Если же в меню "Наложение радара" будут
изменены настройки усиления, то аналогичный параметр
для режима гавани также будет изменен.
Радар 19
