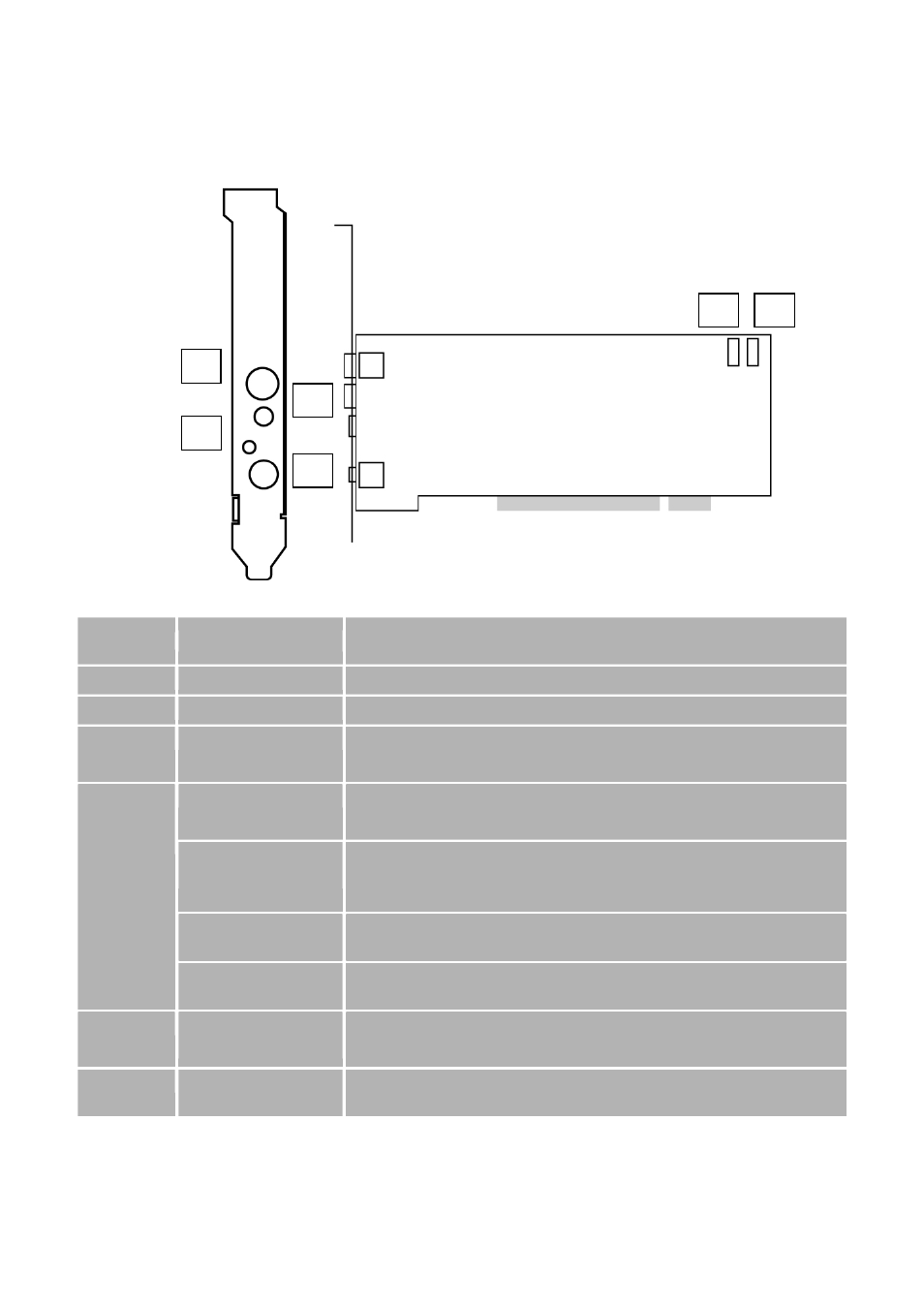

Разъемы на карте VideoMate PCI
№
Функция
Описание
1
Вход ТВ тюнера
Подключение ТВ-антенны или высокочастотного ТВ-кабеля.
2
Вход FM тюнера
Подключение FM-антенны
3
Инфракрасный порт Подключение ИК-приемника.
Аудиовход (Синий)
Подключение аудио кабеля от внешнего аудиоисточника, например,
видеомагнитофона, DVD или VCD-плеера.
Аудиовыход
(Зеленый)
Подключение с помощью поставляемого в комплекте аудио кабеля
входного порта Line-In звуковой карты или интегрированного
аудиоконтроллера.
Вход S-Video
(Черный)
Подключение S-Video кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
4
(переходник
1 к 4)
Композитный вход
(Желтый)
Подключение композитного кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
5
Вход управления
питанием
Подключение кабеля от кнопки питания на корпусе компьютера.
6
Выход управления
питанием
Подключение поставляемого в комплекте кабеля к разъему
включения питания (Power) на системной плате компьютера.
