6
ТВ тюнер VideoMate Vista E500F

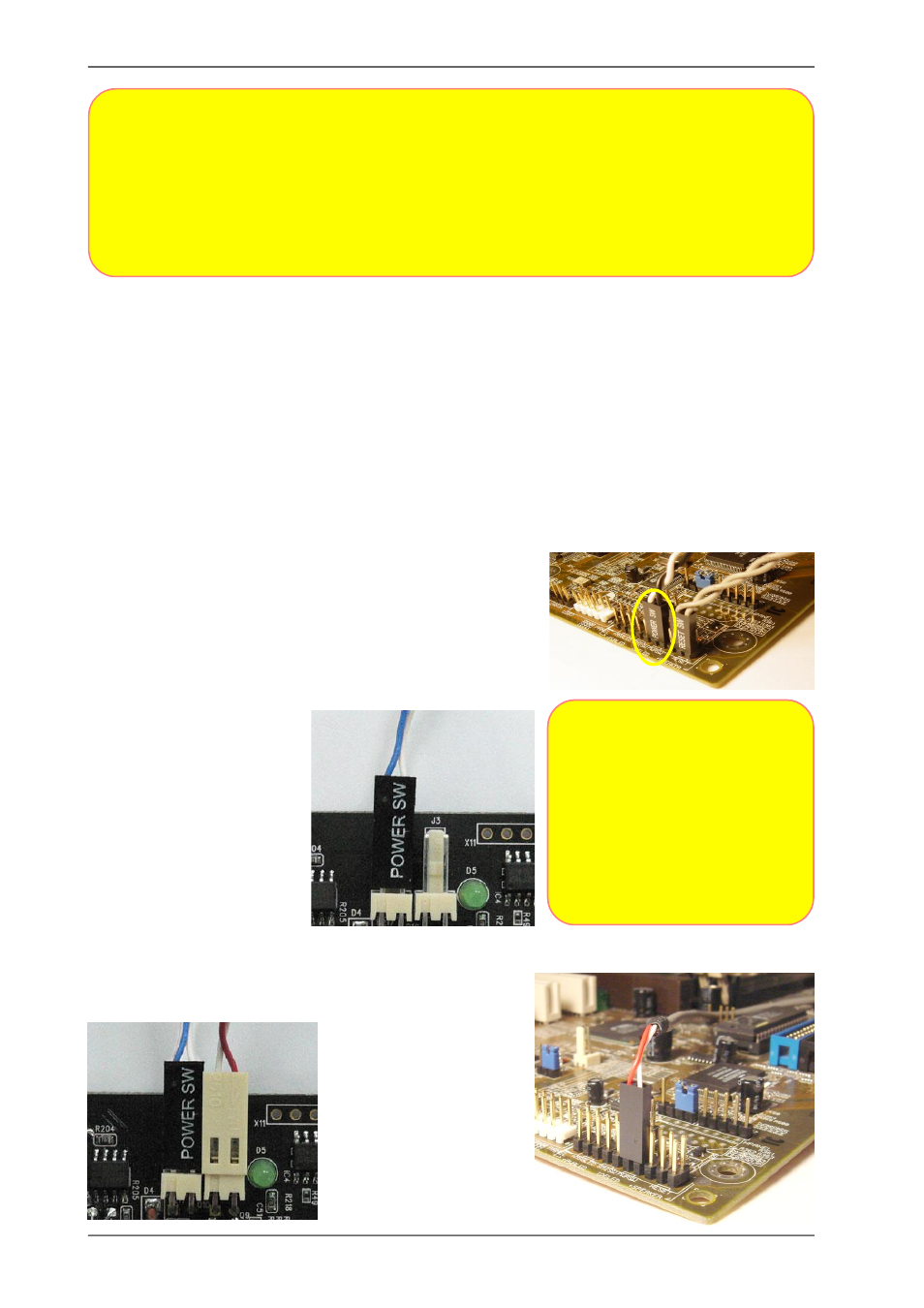

Установка оборудования
Подготовка к установке
1. Выключите компьютер и отсоедините основной шнур питания.
2. Снимите крышку корпуса компьютера
Подключение функций включения/выключения
компьютера
3. Найдите шнур, соединяющий кнопку включения/
выключения вашего компьютера с разъемом
включения питания на материнской плате. Обычно этот
шнур представляет собой свитую пару проводов с
двухконтактным разъемом, как показано на рисунке.
4. Отсоедините про-
вод кнопки пита-ния
от материнской пла-
ты и подключите его
к разъему JS1 на
плате ТВ-тюнера
VideoMate Vista
E500F, как показано
на иллю-страции
5. Подключите черный разъем поставляемого
в комплекте кабеля к разъему кнопки
питания на материнской плате.
6.
Подключите
белый
разъем
шнура питания к
разъему JS2 на
плате ТВ-тюнера
VideoMate Vista
E500F
ВНИМАНИЕ!
Перед началом работ отсоедините кабели питания вашего ПК,
а также монитора и всего оборудования, подключенного к
компьютеру. В противном случае может произойти повреждение карты
ТВ тюнера VideoMate, которое не покрывается условиями гарантийного
обслуживания.
Внимание
Разъем кнопки питания
обычно помечен «POWER
SW» или подобной меткой.
Важно запомнить располо-
жение контактов, куда он
был подключен, для
дальнейших действий по
установке.
