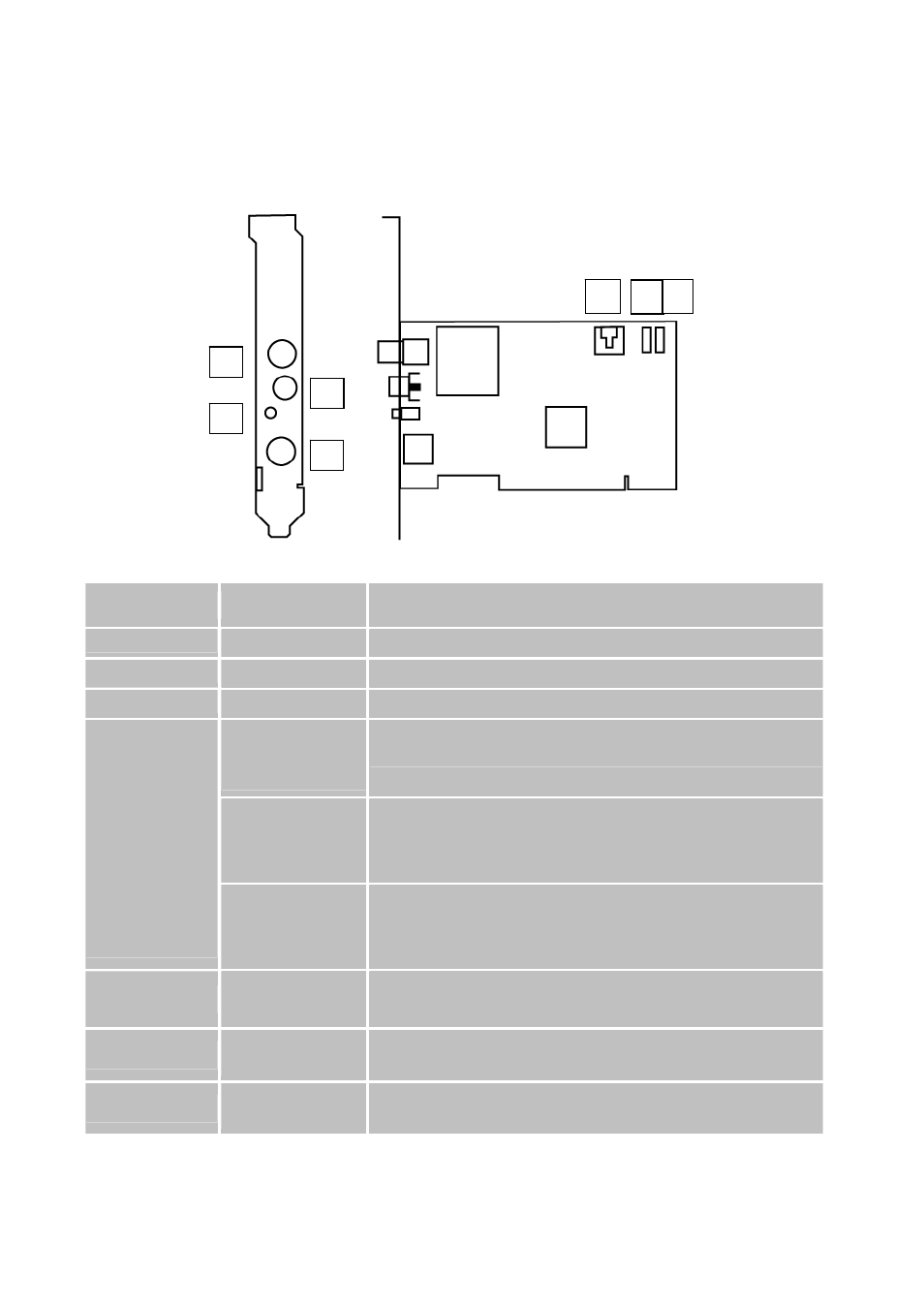

Разъемы на плате VideoMate T500F
№
Функция
Описание
1
TV
Подключение ТВ-антенны или высокочастотного ТВ-кабеля
2
FM
Подключение FM антенны
3
IR
Подключение ИК-приемника.
Audio-In
(Голубой разъем
на кабеле)
Подключение аудио кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
S-Video-In
(черный разъем
на кабеле)
Подключение S-Video кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
4
9-
контактный
разъем
для
подключения
кабеля
аудио и
видео
входов
Composite-In
(желтый разъем
на кабеле)
Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона, DVD или
VCD-плеера.
5
Внутренний
аудиовыход
Подключение внутреннего аудио кабеля от аудиовхода
звуковой карты
6
Вход управления
питанием
Подключение кабеля от кнопки питания на корпусе
компьютера.
7
Выход управления
питанием
Подключение поставляемого в комплекте кабеля к разъему
включения питания (Power) на системной плате компьютера.
1
3
2
4
5
6 7
