5
ТВ тюнер VideoMate Vista E650F

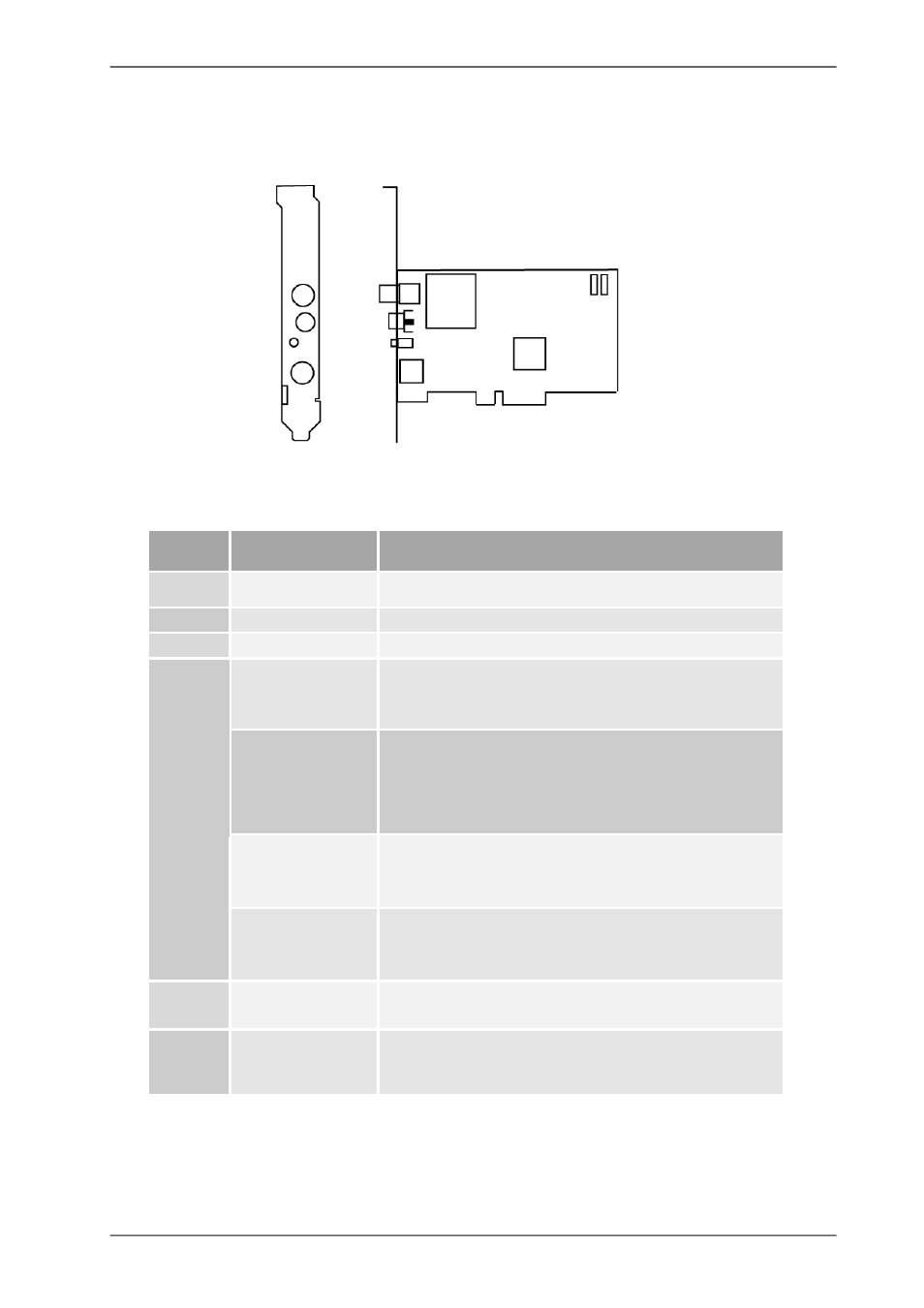

Разъемы на плате VideoMate Vista E650F
№
Функция
Описание
1
TV
Подключение ТВ-антенны или высокочастотного
ТВ-кабеля
2
FM
Подключение FM антенны
3
IR
Подключение ИК-приемника.
Audio-In
(Голубой разъем
на кабеле)
Подключение аудио кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.
Component In
(компонентный
HDTV вход,
зеленый,
красниы и синий
разъемы)
Подключение компонентного кабеля от
внешнего источника. (Кабель не входит в
комплект поставки).
S-Video-In
(черный разъем
на кабеле)
Подключение S-Video кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.
4
9-кон-
тактный
разъем
для под-
ключения
кабеля
аудио и
видео
входов
Composite-In
(желтый разъем
на кабеле)
Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона,
DVD или VCD-плеера.
5
Вход управления
питанием
Подключение кабеля от кнопки питания на
корпусе компьютера
6
Выход
управления
питанием
Подключение поставляемого в комплекте
кабеля к разъему включения питания (Power) на
системной плате компьютера
1
3
2
4
5 6
