стр. 2 из 2
FAULT OP POWER. Это транзисторный выход открытого коллектора. Выход переходит в
активное состояние при неисправности любого выхода постоянного тока ("+12V1", "+12V2"
или "+14,5").
Установка
Установку и техническое обслуживание должен выполнять только квалифицированный ин-
женер. Источник питания Galaxy Dimension должен быть подключен к сети переменного
тока 220 В, 50 Гц через предохранитель, рассчитанный на ток не более 3 А.
Источник питания поставляется в стальном корпусе. Выполните его установку согласно
приведенным ниже указаниям.
1. Пропустите кабель питания через отверстие с правой стороны корпуса. Надежно закре-
пите кабель на корпусе с помощью стягивающего хомута, как показано на рис. 3.

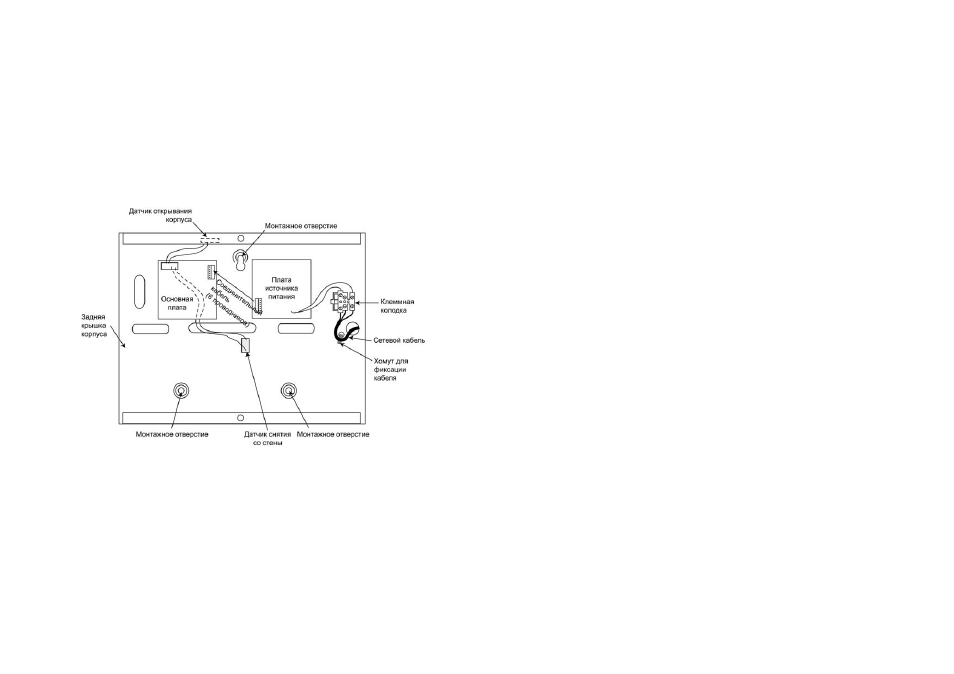

Рис. 3. Корпус источника питания
2. Закрепите корпус контрольной панели на стене, используя три винта М8 длиной 40 мм с
круглой шляпкой через крепежные отверстия.
Используемый для питания кабель должен быть трехжильным (провод с зелено-желтой изо-
ляцией используется для подключения заземления) и соответствовать потребляемому току.
3. Подключите провода к клеммной колодке следующим образом:
голубой (без напряжения / ноль) – подключается к клемме "N";
желто-зеленый (заземление) – подключается к клемме "Е";
коричневый (под напряжением / фаза) – подключается к клемме "L".
Примечание. Другие подключения к клеммной колодке питания не допускаются.
Все электрические подключения должны производиться в соответствии с местными стан-
дартами.
4. Подключите сетевое питание. Источник питания может быть запитан от батареи путем
кратковременного закорачивания перемычки LK10. Никогда не оставляйте подключен-
ной перемычку LK10, так как это приведет к глубокому разряду батареи. Используйте
LK10 только для первоначального запуска источника питания от батареи.
Батарея резервного питания
Минимальная емкость батареи резервного питания – 7 А*ч. Максимальная емкость – 2 бата-
реи по 17 А*ч (суммарно 34 А*ч).
Тест батареи
Тест батареи при полной нагрузке выполняется каждый час и при выходе из инженерного
режима. Если напряжение батареи опускается ниже 10 В при работе без питания сети, она
автоматически отключается для предотвращения глубокого разряда.
Технические характеристики
Электрические (при использовании батареи емкостью 34 А*ч)
Сетевое питание
Выходы питания внешних устройств
Максимальный выходной ток
Диапазон рабочих температур
Выходы питания внешних устройств
Номинальное выходное напряжение
Максимальный выходной ток
Выход "+14,5"
Номинальное выходное напряжение
Максимальный выходной ток
Максимальный ток заряда батареи
Пульсации выходного напряжения
Номиналы предохранителей
F1 (выход 14,5 В)
F2 (батарея резервного питания)
F3 (выход 12 В – 1)
F4 (выход 12 В – 2)
220 В пост. тока (+10%, –15%), 50 Гц
13,8 и 14,5 В
3 А
–10…+40
o
C
13,8 В
0,75 А (каждый)
14,5 В
0,15 А (вычитается из тока, снимаемого с
выходов питания внешних устройств)
1,4 А
Менее 100 мВ
500 мА (20 мм, с защитой от бросков тока)
1,6 А (20 мм, с защитой от бросков тока)
1,0 А (20 мм, с защитой от бросков тока)
1,0 А (20 мм, с защитой от бросков тока)
II19-0126 Rev 1.1
