Плата Ethernet PRO2200
3
Установка платы
Плата PRO22EN может быть полностью запрограммирована с помощью командной строки Windows.
Также программирование возможно с помощью программы DeviceInstaller, доступной для скачивания
на сайте
www.lantronix.com
Для программирования PRO22EN с помощью командной строки Windows понадобится следующее
оборудование:
1. Основной модуль контроллера PRO22IC.
2. Плата PRO22EN.
3. Компьютер с установленной сетевой картой.
4. Два подключения по локальной сети (в одном сегменте) или специализированный сетевой ка-
бель (crossover) для прямого сетевого соединения компьютера и платы PRO22EN.
Программирование
1. Перед началом программирования запишите MAC-адрес сетевой платы PRO22EN. Он располо-
жен на наклейке, на обратной стороне платы (пример МАС-адреса: 00-20-4А-05-8Е-35). Кроме то-
го, будет необходим корректный статический IP-адрес, маска подсети и адрес шлюза по умолча-
нию. В случае сомнений обратитесь в отдел информационных технологий.
2. Установите DIP-переключатели на плате контроллера PRO22IC в следующие положения:
S1
8
- OFF (доступ без пароля)
7
- ON (скорость обмена данными)
6
- ON (скорость обмена данными)
5
- ON (управление потоком)
4
- OFF (адрес контроллера)
3
- OFF (адрес контроллера)
2
- OFF (адрес контроллера)
1
- ON (адрес контроллера)
3. Установите перемычки на плате контроллера PRO22IC:
J14 -
снята (используется сетевая карта)
J12 -
установлена (оконечный резистор для порта 2)
J13 -
установлена (оконечный резистор для порта 3)
J4 -
соединяет контакты 2 и 3
J5 -
соединяет контакты 2 и 3
J6 -
соединяет контакты 2 и 3
J9 -
установлена
4. Установите PRO22EN на PRO22IC.
5. Установите PRO22IC в корпус и подключите питание.
6. Подключите компьютер и плату PRO22EN к сети или соедините их специализированным сетевым
кабелем (crossover).

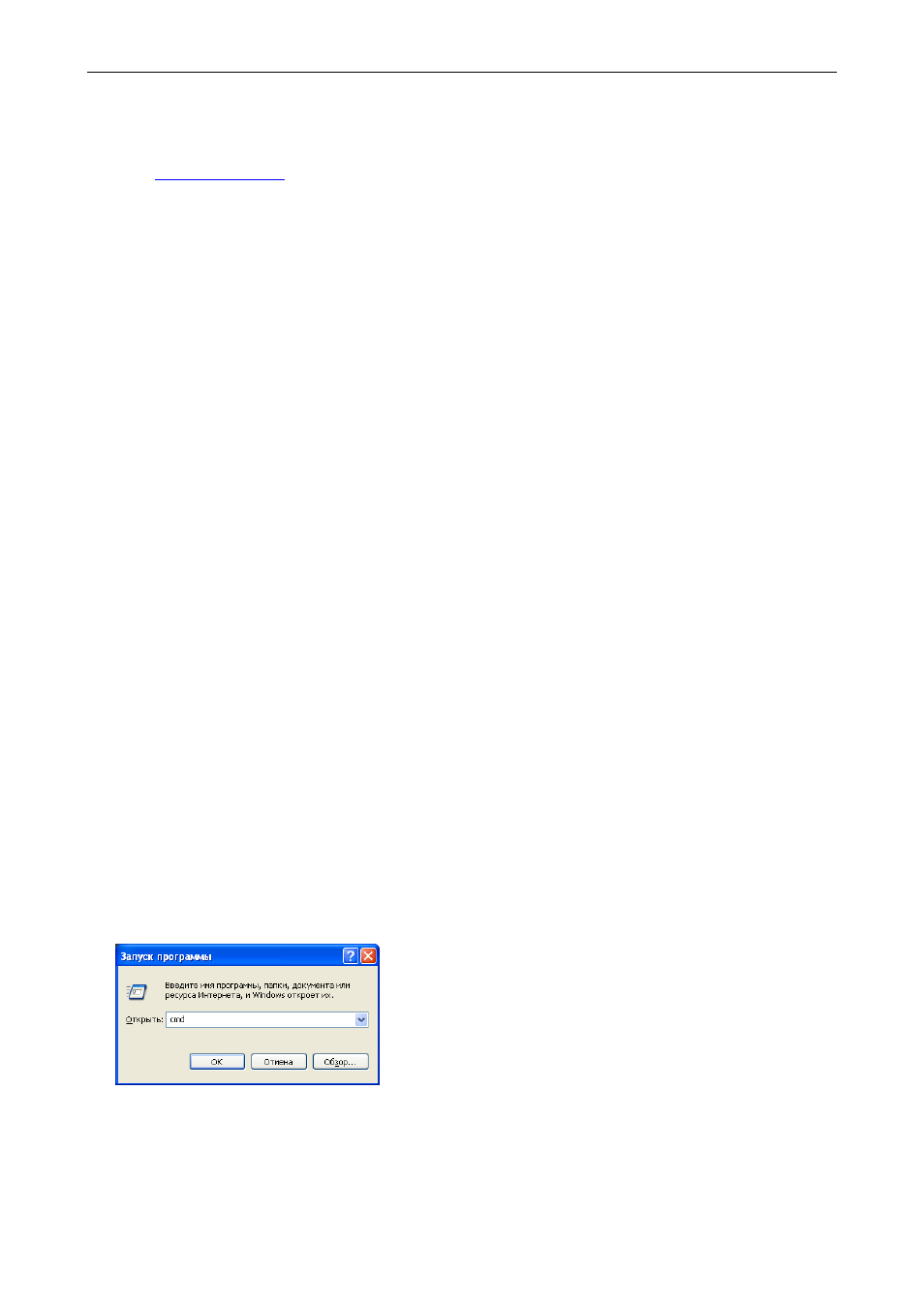

7. Откройте окно командной строки Windows (Пуск – Выполнить).
8. Введите arp -s XXX.XXX.XXX.XXX YY-YY-YY-YY-YY <Enter>
где XXX.XXX.XXX.XXX – IP-адрес, назначаемый плате Ethernet, а YY-YY-YY-YY-YY – МАС-адрес
платы. После нажатия <Enter> никаких сообщений не выводится.
Внимание! Эта операция не назначает IP-адрес модулю Ethernet.
9. Введите arp -a <Enter>
В окне отобразится текущее сопоставление МАС- и IP-адресов.
