Модуль расширения входов шлейфов сигнализации PRO-2200 4
Питание
Питание платы PRO22IN осуществляется от источника 12 В пост. тока. Диапазон допустимых
напряжений 10-16 В пост. тока. Потребляемый ток 350 мА.
Располагайте источник питания как можно ближе к модулю. Выполняйте соединение с источником
питания проводом диаметром не менее 1 мм (18 AWG).
Примечание.
При подключении источника питания соблюдайте полярность. Убедитесь в том, что
положительная клемма источника питания подключена к клемме "+12V" PRO22IN, а
отрицательная – к клемме "GND".
Связь с внешними устройствами
Для связи между модулем расширения PRO22IN и основной платой контроллера PRO22IC
используется интерфейс RS-485. Максимальная общая длина многоточечной шины данных может
составлять до 1250 м. Для соединения устройств используйте двойную витую пару с общим экраном
с минимальным диаметром проводника 0,51 мм (24 AWG, тип Belden 9842 или аналог). Скорость
обмена информацией по умолчанию составляет 38400 бод. Скорость может быть снижена до 19200
бод или 9600 бод, если состояние линии связи или приемное оборудование требуют этого (см.
установку перемычек и DIP-переключателей).
Подключение к порту RS-485
1. Клемма "TR+" – положительная клемма дифференциального сигнала приема/передачи.
2. Клемма "TR-" – отрицательная клемма дифференциального сигнала приема/передачи.
3. Клемма "GND" – сигнальный общий провод. Соединение с этой клеммой является
обязательным. Сигнальный общий провод не соединяется с клеммой заземления корпуса
панели.
Для соединения устройств используйте двойную витую пару с малой емкостью и общим экраном,
например типа Belden 9842 или аналог. Минимальный диаметр проводника 0,51 мм
(24 AWG).

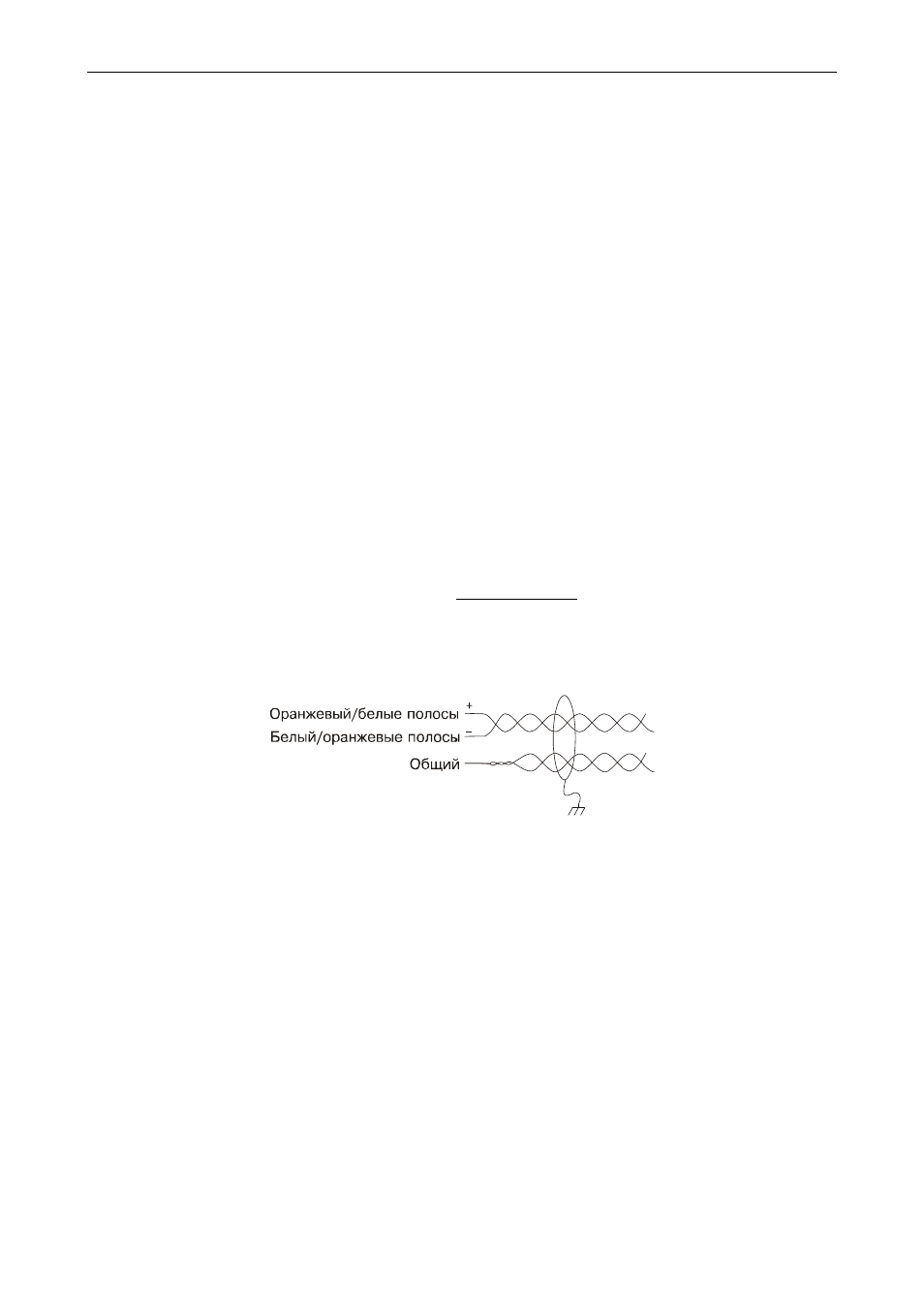

Примечание. Для подключения к N-485 соедините вместе провода синего цвета и используйте их как
общий провод (сигнальное заземление). Используйте оранжевую пару проводов для
передачи данных, соблюдая полярность подключения. На одном конце линии соедините
внешнюю оплетку проводников с электрическим заземлением.
При подключении модулей к шине RS-485 соблюдайте следующие правила. Подключите входящую
линию "TR+" от предыдущего модуля к клемме "TR+". К этой же клемме подключите исходящую
линию "TR+" для следующего модуля. Аналогично соединяйте клеммы "TR-" модулей. Таким
образом, все модули подключаются параллельно шине данных RS-485.
По умолчанию перемычка J1, подключающая оконечный резистор к шине данных RS-485, не
установлена. Если модуль расширения является последним на шине данных RS-485, установите
перемычку J1 (замкните оба контакта).
Подключение входов шлейфов
Входы шлейфов сигнализации с 1 по 16 могут быть сконфигурированы для работы с нормально
замкнутыми или нормально разомкнутыми контактами извещателей в шлейфе. Возможно
использование шлейфов с оконечными резисторами 1 кОм, различающих 4 состояния
(контролируемые шлейфы) или без резисторов (неконтролируемые шлейфы). Все входы могут быть
сконфигурированы для подключения извещателей сигнализации или других устройств.
