STINGER COLOR
С-303 -5- С-303
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

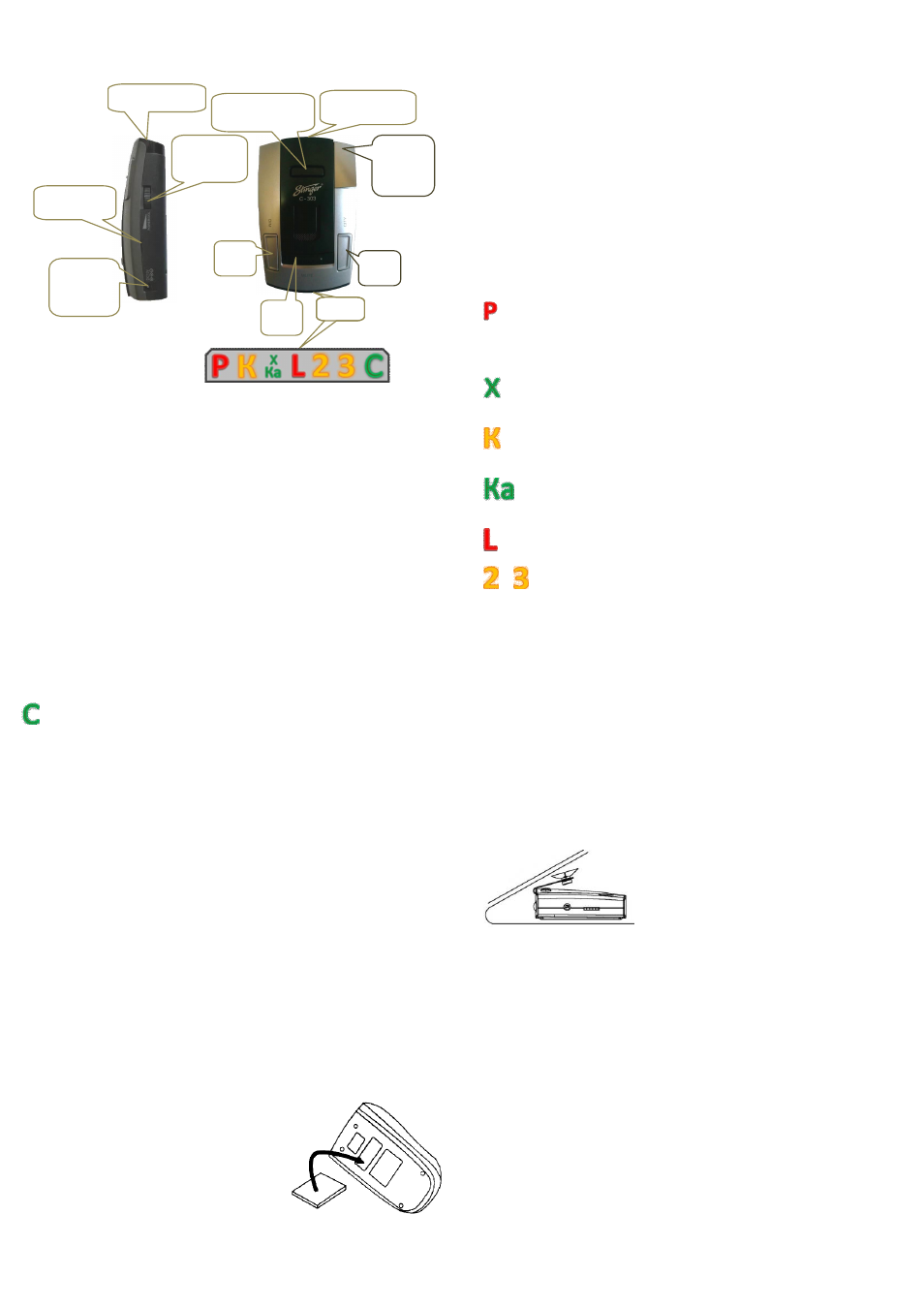

На рисунке показан внешний вид прибора, органы управления и инди-
кация:
Гнездо подключения кабеля питания. Электрический разъём, пред-
назначенный для подключения напряжения питания 12-16 вольт от
бортовой сети автомобиля, по средствам кабеля питания.
Выключатель. Регулятор громкости. Электрический выключатель с
функцией реостата. Элемент предназначен для включения (выключе-
ния) радар-детектора, а так же регулировки громкости звука.
Кнопка «DIM». Микровыключатель. Элемент управления яркостью
дисплея. Дополнительно, совместно с кнопкой «CITY», запускает режим
обучения. Подробности читайте в главе «Режимы работы».
Кнопка «MUTE». Микровыключатель. Элемент управления, предна-
значенный для отключения звуковой тревоги радар-детектора. Подроб-
ности читайте в главе «Режимы работы».
Кнопка «CITY». Микровыключатель, предназначенный для активации
режима ГОРОД, при появлении множества ложных срабатываний. Со-
вместно с кнопкой «DIM» запускает режим обучения. Подробности чи-
тайте в главе «Режимы работы».
Выключатель.
Регулятор
громкости
Гнездо
подключения
кабеля
питания
Звуковой
сигнализатор
Рупорная антенна
Технологический
паз
Входной
каскад
лазерного
приёмника
Кнопка
«DIM» Кнопка
«CITY»
Кнопка
«MUTE»
Дисплей Дисплей
Кнопка фиксатора
кронштейна
STINGER COLOR
С-303 -6- С-303
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Рупорная антенна. Сверхвысокочастотное устройство, предназначен-
ное для приёма сигнала радара в диапазонах Х, К, Ка и VG-2, с целью
дальнейшей обработки в приёмном устройстве детектора.
Входной каскад лазерного приёмника. Комплексное оптическое
устройство, состоящее фронтальной и верхней линзы. Предназначено
для обнаружения сигнала лазера, строго в диапазоне 800-1100 нм и
передачи сигнала в лазерный приёмник детектора. Верхняя оптическая
линза расширяет сектор обнаружения лазера до 360°.
Кнопка фиксатора кронштейна. Механическое устройство, предна-
значенное для блокировки устройства на держателе кронштейна креп-
ления (при монтаже детектора на ветровом стекле).
Технологический паз. Слот держателя кронштейна крепления. Ис-
пользуется при монтаже устройства на ветровом стекле.
Звуковой сигнализатор. Зуммер. Аудио устройство, предназначенное
для воспроизведения сигналов тревоги и звукового подтверждения
изменений настройки радар-детектора.
Дисплей. Светодиодное символьное табло, предназначенное для ото-
бражения визуального предупреждения, при обнаружении радара и
подтверждения активации режима ГОРОД.
Дисплей представляет собой семизначный трафарет со светодиодной
подсветкой. Каждый символьный знак несёт смысловую нагрузку:
- индикатор «Power». Символ красного цвета. Сигнализирует пользо-
вателю (светится непрерывно) об успешном прохождении автоматиче-
ского тестирования и готовности устройства к работе. Мигание данного
индикатора свидетельствует о нахождении радар-детектора в режиме
ОБУЧЕНИЯ.
- Символ зелёного цвета. Сигнализирует пользователю (мигает с
различной частотой) об обнаружении присутствия сигнала в диапазоне
Х.
- Символ жёлтого цвета. Сигнализирует пользователю (мигает с
различной частотой) об обнаружении присутствия сигнала в диапазоне
К.
- Символ зелёного цвета. Сигнализирует пользователю (мигает с
различной частотой) об обнаружении присутствия сигнала в диапазоне
Ка.
- Символ красного цвета. Сигнализирует пользователю (мигает с
максимальной частотой) об обнаружении присутствия сигнала лазера.
и - Символы жёлтого цвета. Индикаторы интенсивности обнару-
женного сигнала. Отображают условное значение изменения мощности
STINGER COLOR
С-303 -7- С-303
ЛАЗЕР/РАДАР-ДЕТЕКТОР
сигнала радиорадара и как следствие изменение дальности до источни-
ка сигнала (радара).
- Символ зелёного цвета. Индикатор режима ГОРОД (CITY). Начина-
ет светиться после активации режима ГОРОД, погасает после его от-
ключения.
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения автомобиля, относительно фронтальной части
прибора (радиоантенны и передней линзы оптического приёмника). Для
эффективной работы устройства необходимо выбрать место установки,
обеспечивающее максимальный обзор. Сектор обнаружения детектора
не должен ограничиваться посторонними предметами. Присутствие де-
коративных элементов, цифровых устройств или других приложений
между детектором и ветровым стеклом, снижает эффективность устрой-
ства или блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-
ме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла может блокировать прохождение сигнала, соответст-
венно радар-детектор не отреагирует на сигнал полицейского радара.
Установка на панель приборов
Велкро застёжка (липучка), входящая в комплект поставки прибора,
для некоторых моделей автомобилей, наиболее удобный вариант креп-
ления.
Для установки Лазер/Радар-детектора
STINGER на панель приборов
необходимо:
1. Тщательно протереть место предполагае-
мой установки на панели приборов, а также
основание самого радар-детектора, исполь-
зуя для этого влажную ткань. Дождаться
высыхание поверхностей.
2. Удалить защитное покрытие с клейкой
стороны велкро и прижать к основанию де-
тектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с
другой стороны велкро и прижать клейкой стороной к выбранному мес-
ту установки на панели приборов, на 10 - 15 секунд.
4. Установить детектор, совместив обе части велкро застёжки.
STINGER COLOR
С-303 -8- С-303
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температуре ниже
+5°С свойства клейкого основания резко ухудшаются и удержание
детектора на поверхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удержи-
вающих свойств клейкого основания.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает ис-
пользование кронштейна с вакуумными крепежами (присосками), вхо-
дящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить
присоски на кронштейне, вставив их в спе-
циально выполненные отверстия (если это
необходимо).
2. Для фиксации кронштейна на ветровом
стекле нужно прижать присоски, с неболь-
шим усилием, к поверхности стекла.
3. Чтобы установить детектор на держатель кронштейна, используйте
технологический паз в верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при-
бора.
Подключение питания
Питание Лазер/Радар-детектора
STINGER COLOR рассчитано от сети
постоянного напряжения в диапазоне 12 - 16В, с отрицательным потен-
циалом (минусом) на корпусе автомобиля. Не соответствие питающего
напряжения приводит к снижению эффективности прибора (пропуск
сигнала радара, увеличение количества ложных срабатываний) или
полной его неисправности.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детекто-
ра. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
