LASER RADAR DETECTOR
STAR 2039
Страница 5 из 16
ОПИСАНИЕ ДЕТЕКТОРА

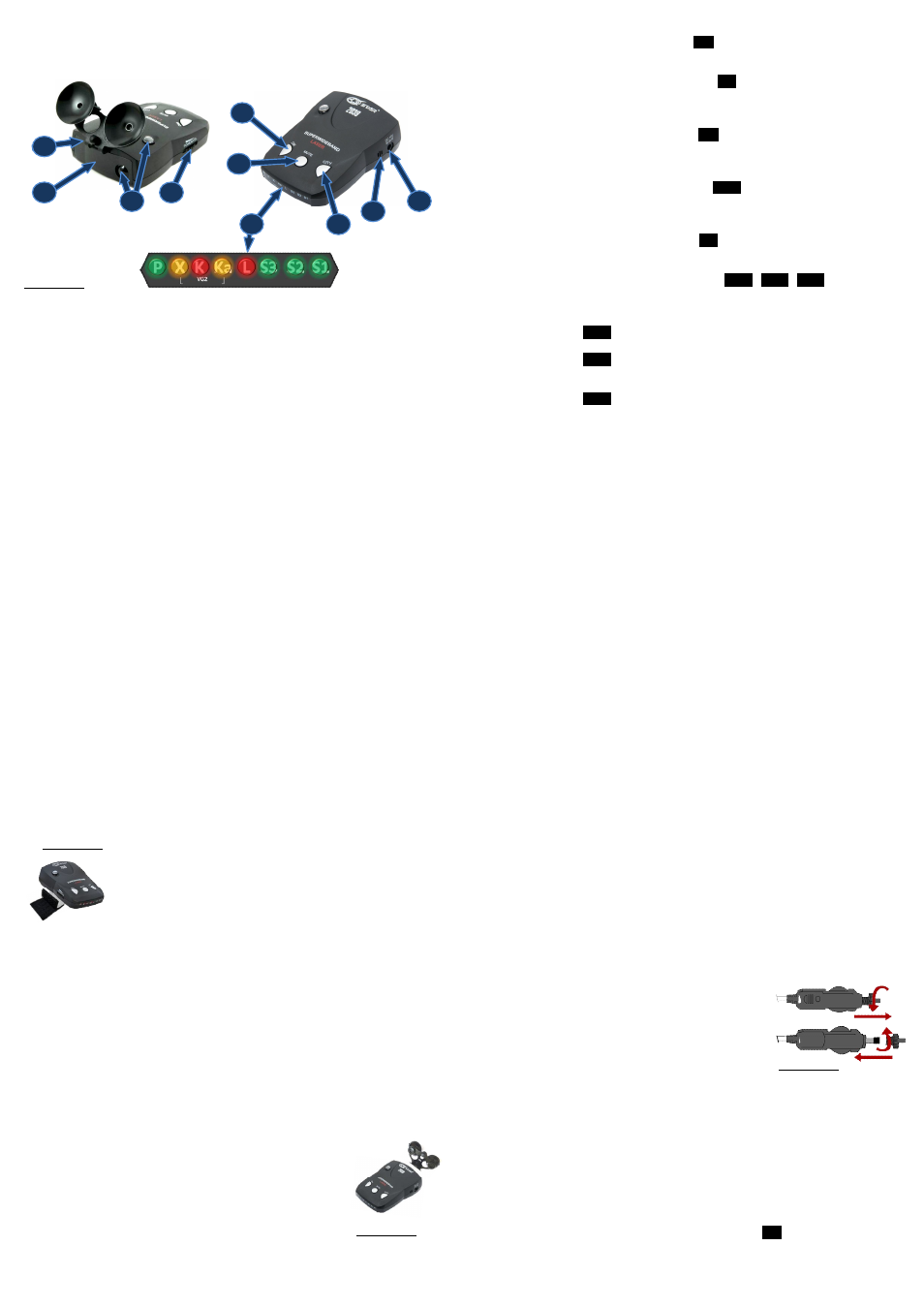

На рисунке 1 изображены внешний вид детектора, органы управления и
индикация:
1. «DC 12V». Электрический разъём. Гнездо подключения кабеля
питания.
2. «POWER/VOL». Выключатель с функцией реостата. Включение
(выключение) радар-детектора и настройка громкости звука.
3. «DIM». Кнопка. Выбор яркости свечения индикаторов.
4. «MUTE». Кнопка. Оперативное отключение звука или выбор то-
нальности звукового сигнала тревоги.
5. «CITY». Кнопка. Настройка чувствительности приёмного устройст-
ва детектора. Управление функцией защиты от ложных сигналов.
6. Входное оптическое устройство лазерного приёмника. Линза (фрон-
тальная и верхняя) - фокусирует рассеянный сигнал лидара на датчик
приёмника. Верхняя линза расширяет сектор приёма сигнала лазер до
360°.
7. Радиопрозрачный экран приёмного устройства детектора. Выполня-
ет функцию механической защиты рупорной антенны приёмника от
внешнего воздействия, а так же предохраняет приёмный блок от попа-
дания пыли и других загрязнений. Кроме того формирует на своей по-
верхности фронтальную линзу лазерного приёмника.
8. Технологический паз. Слот установки кронштейна (на рисунке 1
кронштейн установлен в технологический паз).
9. Звуковой сигнализатор. Источник звуковых сигналов детектора.
10. Светодиодный дисплей. Восемь светодиодных индикаторов, выпол-
няющих функцию визуального оповещения Пользователя об обнаруже-
нии радара, а так же отображения текущего режима работы детектора.
3
1
2
4
5
10
7
6
8
8
Рисунок 1.
LASER RADAR DETECTOR
STAR 2039
Страница 6 из 16
ОПИСАНИЕ ИНДИКАТОРОВ:
Светодиод зелёного цвета [
P
]. Индикатор режима работы. Не-
прерывное свечение светодиода подтверждает рабочий режим и готов-
ность детектора к обнаружению радара.
Светодиод оранжевого цвета [
X
]. Индикатор тревоги. Пере-
менное свечение сигнализатора предупреждает об обнаружении сигна-
ла в диапазоне Х. Участвует в индикации сигнала тревоги в диапазоне
Ku и VG-2.
Светодиод красного цвета [
K
]. Индикатор тревоги. Перемен-
ной свечение сигнализатора предупреждает об обнаружении сигнала в
диапазоне К. Участвует в индикации сигнала тревоги в диапазоне Ku и
VG-2.
Светодиод оранжевого цвета [
Ka
]. Индикатор тревоги. Пере-
менное свечение сигнализатора предупреждает об обнаружении сигна-
ла в диапазоне Ка. Участвует в индикации сигнала тревоги при обнару-
жении системы VG-2.
Светодиод красного цвета [
L
]. Индикатор тревоги. Перемен-
ное свечение сигнализатора предупреждает об обнаружении сигнала в
оптическом диапазоне (лазера).
Три светодиода зелёного цвета [
S3
], [
S2
], [
S1
]. Индикаторы
режима работы детектора. Непрерывное свечение одного из светодио-
дов указывает на текущую пороговую чувствительность приёмного уст-
ройства.
[
S3
] – режим наивысшей чувствительности (ТРАССА).
Максимальная дальность обнаружения радара.
[
S2
] – средняя чувствительность (режим ГОРОД). Со-
вместно с уменьшением количества ложных сигналов, снижает
дальность обнаружения радара.
[
S1
] – наименьшая чувствительность приёмного уст-
ройства (режим ПромЗОНА). Применяется на участках с повышен-
ным шумовым фоном. В данном режиме наибольшее снижение
дальности обнаружения радара.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА
Установка Лазер/Радар-детектора
STAR 2039 возможна на пане-
ли приборов, с использованием велкро застёжки, а так же на ветровом
стекле, с помощью металлического кронштейна и вакуумных крепежей
(присосок). С целью обеспечения безопасного использования, а так же
эффективной работы детектора, при установке устройства, необходимо
соблюдать следующие правила:
1. Место установки необходимо выбирать с учётом длины кабеля пита-
ния.
2. При прокладке кабеля питания исключить вероятность перегибания,
перетирание изоляции и/или его придавливания.
LASER RADAR DETECTOR
STAR 2039
Страница 7 из 16
3. При установке прибора используйте только штатный кабель питания
(входит в комплект).
4. Радар-детектор ориентируется строго горизонтально и по направле-
нию движения.
5. Различного рода предметы и приложения, расположенные между
ветровым стеклом и прибором, значительно снижают эффективность
или полностью блокируют работу радар-детектора.
6. Месторасположение прибора должно обеспечивать свободный дос-
туп Пользователя к органам управления устройства и автомобиля.
7. Прибор не должен угрожать водителю или пассажиру, причинением
вреда, в случае резкого торможения или другой не штатной ситуации.
Установка на панель приборов
Велкро застёжка (липучка), входящая в комплект по-
ставки прибора, для некоторых моделей автомобилей,
наиболее удобный вариант крепления (Рис.2).
Для установки Лазер/Радар-детектора
STAR 2039 на
панель приборов необходимо:
1. Тщательно протереть место предполагаемой уста-
новки на панели приборов, а также основание самого
радар-детектора, используя для этого влажную ткань. Дождаться высы-
хание поверхностей.
2. Удалить защитное бумажное покрытие с клейкой стороны велкро и
прижать к основанию детектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной к выбранному месту установки на панели
приборов. Так же придерживайте велкро в течение 10 - 15 секунд.
ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температуре ниже
+5°С свойства клейкого основания резко ухудшаются и удержание
детектора на поверхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удержи-
вающего качества клейкого основания.
Установка на ветровое стекло
Установка прибора на ветровое стекло авто-
мобиля предполагает использование кронштейна с
вакуумными крепежами (присосками), входящими в
комплект поставки (Рис.3). Для этого необходимо
выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на
кронштейне, вставив их в специально выполненные
отверстия (если это необходимо).
2. Для фиксации кронштейна на ветровом стекле нуж-
но прижать присоски, с небольшим усилием, к поверхности стекла.
Рисунок 2.
Рисунок 3.
LASER RADAR DETECTOR
STAR 2039
Страница 8 из 16
3. Чтобы установить детектор на держатель кронштейна, используйте
технологический паз в верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, возможно выгибание держателя кронштейна.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения технологического паза и корпуса при-
бора.
Подключение питания
Электропитание Лазер/Радар-детектора
STAR 2039 рассчитано
напряжением в диапазоне 12 - 15В, с отрицательным потенциалом (ми-
нусом) на корпусе автомобиля. Не соответствие питающего напряжения
приводит к снижению эффективности прибора (пропуск сигнала радара,
увеличение количества ложных срабатываний) или к полному отказу.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детекто-
ра. Штекер должен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
Внутри адаптера кабеля питания находится 2-х амперный
предохранитель (2А, 250В - входит в комплект). После не корректного
подключения, либо скачка напряжения в бор-
товой сети автомобиля, предохранитель кабеля
питания может выйти из строя.
Неисправный предохранитель меняется сле-
дующим образом (Рис.4):
1. Аккуратно открутите верхнюю часть адап-
тера прикуривателя, придерживая пружину.
Помните: откручивать необходимо осторожно, так как предохранитель
прижат пружиной, которая при высвобождении может вылететь.
2. Извлеките предохранитель и установите на его место новый.
РАБОТА ДЕТЕКТОРА
Автоматическое тестирование прибора
После подключения устройства к бортовой сети автомобиля,
поверните поворотный выключатель
«POWER/VOL»
от себя, до щелчка.
После включения запустится режим самотестирования - последователь-
ная проверка индикаторов и функций радар-детектора. После оконча-
ния автотеста, устройство перейдет в рабочий режим, в подтверждение
этого, на дисплее прибора загорится индикатор [
P
].
Рисунок 4.
