ЛАЗЕР/РАДАР-ДЕТЕКТОР STAR X-41 -5-
ОРГАНЫ УПРАВЛЕНИЯ

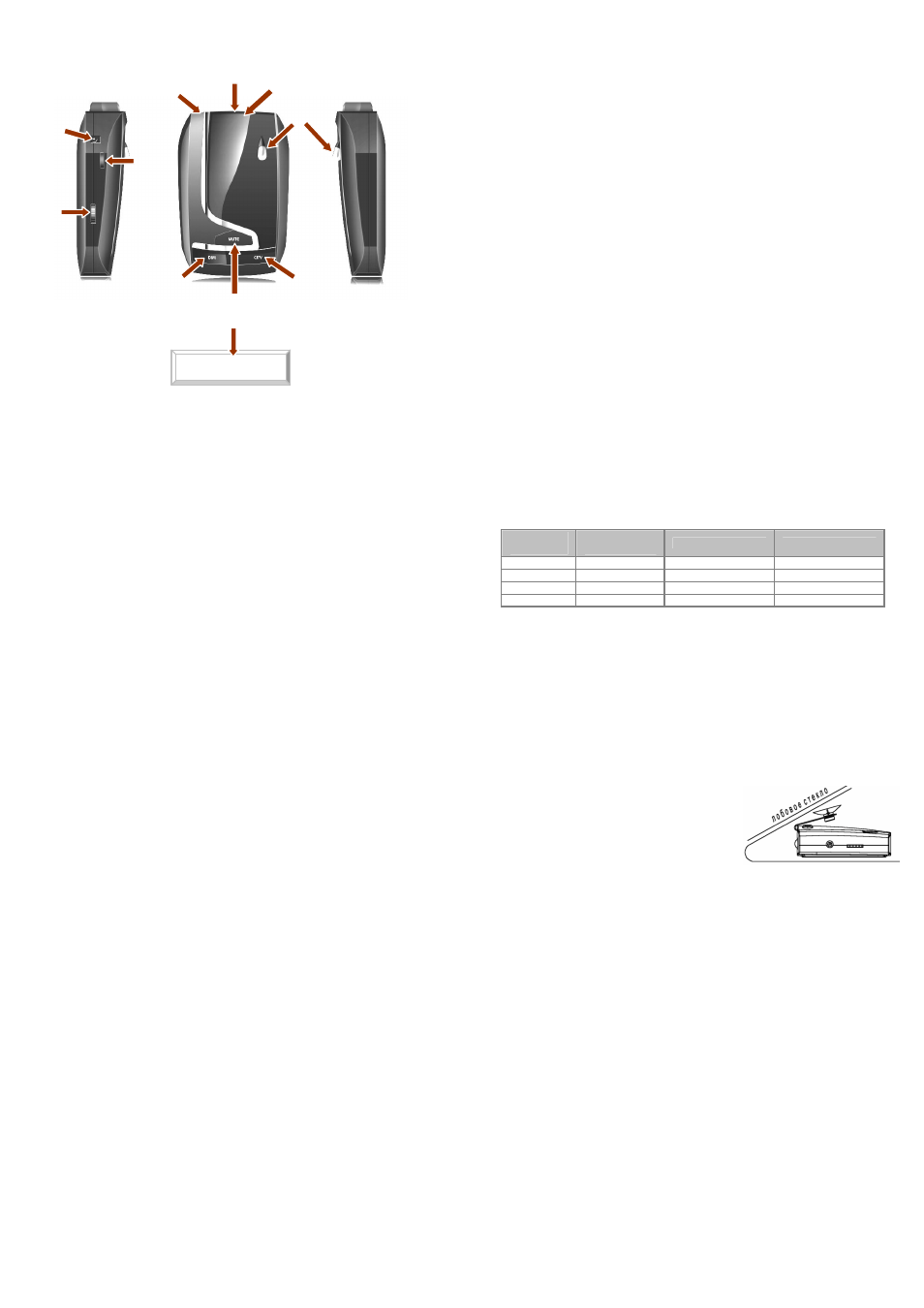

Внешний вид детектора, органы управления и индикация изображены
на рисунке:
1. Разъём питания: Гнездо для подключения штатного кабеля
питания (входит в комплект).
2. Поворотный выключатель - Регулятор громкости: Роторный
выключатель с функцией реостата. Орган управления, предназначен
для включения (отключения) радар-детектора и изменения громкости
звуковых сигналов.
3. Кнопка «Dim»: орган управления, предназначен для дискретного,
цикличного изменения яркости свечения дисплея.
4. Кнопка «Mute»: выключатель звука. Оперативное (одним
нажатием) отключение звуковых сигналов устройства.
5. Кнопка «City»: управление чувствительностью приёмного
устройства детектора.
6. Передняя и задняя линзы оптического приёмника:
светопроводящие устройства, предназначенные для приёма и
усиления сигнала радара оптического диапазона (лазера) в секторе
360°, а так же передачи на вход приёмного устройства для обработки.
7. Радиоантенна: Антенное устройство, предназначенное для приёма

KA

P X K L S1 S2 C H
1
2
3
4
8
9
7
6
6
5
10
ЛАЗЕР/РАДАР-ДЕТЕКТОР STAR X-41 -6-
сигналов радиодиапазона.
8. Слот установки кронштейна крепления: Технологический паз,
предназначенный для установки радар-детектора на кронштейн.
9. Кнопка-защёлка: Механическое устройство, предназначенное для
разблокировки прибора, при снятии его с держателя кронштейна.
10. Дисплей: Символьное табло, предназначенное для отображения
визуальной информации о типе обнаруженного сигнала, а так же
индикации подтверждений, введённых изменений режимов работы
детектора.
ОПИСАНИЕ ДИСПЛЕЯ
Символ жёлтого цвета [
P ]: Индикация состояния радар-детектора.
Загорается после включения и прохождения цикла автоматического
тестирования прибора. Постоянное свечение данного индикатора
подтверждает правильность подключения прибора, его исправность и
готовность к работе.
Символ красного цвета [
X ]: Индикация тревоги. Начинает мигать,
после обнаружения сигнала радара в диапазоне Х . Совместно с
визуальной индикацией звучит, определённый для диапазона,
мультитональный сигнал тревоги.
Символ зелёного цвета [
K ]: Индикация тревоги. Начинает мигать,
после обнаружения сигнала радара в диапазоне К . Совместно с
визуальной индикацией звучит, определённый для диапазона,
мультитональный сигнал тревоги.
Одновременно символы [
X ] и [ K ]: Индикация тревоги. Начинают
мигать одновременно, после обнаружения сигнала в диапазоне Ка .
Совместно с визуальной индикацией звучит, определённый для
диапазона, мультитональный сигнал тревоги.
Символ жёлтого цвета [
L ]: Индикация тревоги. Сигнализирует
пользователю об обнаружении работающей системы измерения
скорости транспортных средств, оптического диапазона. Совместно с
визуальной индикацией звучит, определённая для сигнала лазера
звуковая тревога.
Символы красного цвета [
S1 ] и [ S2 ]: Индикация интенсивности
принимаемого сигнала радара в радиодиапазоне. Начинают мигать
совместно с индикатором диапазона (Х, К, Х+К) и указывает на
мощность принимаемого сигнала. Показания условные. Определение
уровня по индикаторам интенсивности сигнала описаны в Таблице 1.
Таблица 1. Показания индикатора интенсивности
Уровень
Сигнала Индикатор
Диапазона
Символ [ S1 ] Символ [ S2 ]
уровень 1 Х, К или Х+К выкл выкл
уровень 2 Х, К или Х+К мигает медленно выкл
уровень 3 Х, К или Х+К вкл мигает медленно
уровень 4 Х, К или Х+К мигает быстро мигает быстро
ЛАЗЕР/РАДАР-ДЕТЕКТОР STAR X-41 -7-
Символ красного цвета [ C ]: Индикация подтверждения режима.
Загорается постоянным светом после активации режима пониженной
чувствительности (режим ГОРОД).
Символ зелёного цвета [
H ]: Индикация подтверждения режима.
Загорается постоянным светом после активации режима повышенной
чувствительности (режим ТРАССА).
[ P ] жёлтый = ПИТАНИЕ ВКЛ
[ X ] красный = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «ИКС»
[ K ] зелёный = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «К»
[ X ]+[ K ] одновременно = ОБНАРУЖЕН СИГНАЛ ДИАПАЗОНА «Ка»
[ L ] жёлтый = ОБНАРУЖЕН СИГНАЛ ЛАЗЕРА
[ S1 ] красный = 1ый ИНДИКАТОР СИЛЫ СИГНАЛА
[ S2 ] красный = 2ой ИНДИКАТОР СИЛЫ СИГНАЛА
[ C ] красный = РЕЖИМ «ГОРОД»
[ H ] зелёный = РЕЖИМ «ТРАССА»
ПРИМЕЧАНИЕ: диапазон «Ка» отображается одновременным включением
символов [X] и [K] – для напоминания об этом на маске дисплея нанесена
надпись: ┏KA┑
Внимание: С целью повышения информативности, индикация дисплея
может меняться Производителем, без предварительного уведомления!
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и
по направлению движения относительно радиоантенны и передней
линзы оптического приёмника. Для успешной работы радар-детектора
необходимо выбрать место установки, обеспечивающее максимальный
обзор прибора. Сектор обнаружения детектора (внешняя сторона) не
должен
ограничиваться посторонними предметами. Различные
декоративные элементы, цифровые устройства и другие приложения,
расположенные между детектором и ветровым стеклом, снижают
эффективность работы или блокируют устройство.
Однако в то же время детектор должен располагаться, таким
образом, при котором исключается ограничение обзора водителя, а так
же угроза причинения вреда водителю (пассажиру) при резком
торможении или другой не штатной ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла
снижают эффективность радар-детектора. Наличие встроенного
(электрического) обогрева стекла может блокировать прохождение
сигнала, соответственно радар-детектор не отреагирует на сигнал
полицейского радара.
Некоторые виды датчиков (датчик объёма) Вашей
сигнализации могут вызывать непрерывные ложные сигнала. При
ЛАЗЕР/РАДАР-ДЕТЕКТОР STAR X-41 -8-
наличии таких датчиков постарайтесь максимально разнести друг от
друга радар-детектор и датчик.
Монтаж на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает
использование кронштейна-держателя с вакуумными крепежами,
входящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне,
вставив их в специально выполненные
отверстия.
2. Для фиксации кронштейна на
ветровом стекле нужно прижать присоски
с небольшим усилием к поверхности
стекла.
3. Чтобы установить детектор на
держателе кронштейна, используйте технологический паз в верхней
части прибора.
4. Для наилучшего обзора и оптимального угла обнаружения, при
необходимости, можно подогнуть держатель.
Будьте внимательны! Подгибание держателя необходимо производит
при снятом с держателя радар-детекторе, в противном случае велика
вероятность повреждения технологического паза и корпуса прибора.
5. Для подключения питания малый штекер кабеля питания
вставляют в гнездо питания прибора, на корпусе (с левой стороны).
6. Большой штекер кабеля питания (адаптер) вставляют в гнездо
прикуривателя автомобиля.
Осторожно! На некоторых автомобилях ветровое стекло имеет
специальное полимерное покрытие. Вакуумный крепёж на такой
поверхности может оставлять следы. За более подробной информацией
обратитесь к инструкции по эксплуатации на автомобиль.
Подключение питания
Питание Лазер/Радар-детектор STAR рассчитано от сети постоянного
напряжения в диапазоне 12 - 15В, минус на корпусе автомобиля. Не
соответствие
питающего напряжения приводит к снижению
эффективности (пропуск сигнала радара или увеличение количества
ложных срабатываний) или неисправности прибора.
В комплект поставки прибора входит специальный кабель питания, с
адаптером для подключения в гнездо прикуривателя автомобиля и
штекером (Jack-F connector) подключения в гнездо питания прибора.
1. Подключите малый штекер (Jack-F connector) кабеля питания в гнез
до питания детектора. Штекер должен войти до упора.
2. Вытащите прикуриватель из гнезда прикуривателя автомобиля и по
дключите адаптер кабеля питания до упора.
