ОСОБЕННОСТИ МОДЕЛИ
1. Обнаружение радара в частотных диапазонах Х, К, широкополосном Ка
2. Детектирование импульсных сигналов Ultra X, Ultra K; короткоимпульс-
ный SP (Short Pulse)
3. Отключаемый режим защиты от системы VG-2
4. Круговое обнаружение сигнала лазера (360°)
5. Цифровая обработка сигнала
6. Защита от ложных срабатываний. Режим ГОРОД
7. Светодиодный символьный дисплей
8. Индикатор уровня принимаемого сигнала. Символьная индикация
9. Дискретное изменение яркости дисплея. Режим DIM. Три уровня
10. Индивидуальная тревога для каждого типа сигнала
11. Интенсивность тревоги пропорциональна дальности до радара
12. Аналоговый регулятор громкости
13. Изменение тональности сигнала тревоги
14. Функция автоматического приглушения звука
15. Оперативное отключение звуковой тревоги. Режим MUTE
16. Аудио выход. Возможность подключения к прибору наушников
17. Энергонезависимое электропитание прибора. Встроенные АКБ
18. Зарядка аккумуляторов с использованием штатного кабеля питания от
бортовой сети автомобиля
19. Энергосберегающий режим
20. Режим ОБУЧЕНИЯ. Демонстрация работы детектора
21. Автоматическое тестирование после включения
22. Сохранение настроек после отключения прибора
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ
На рисунке 1 показан внешний вид прибора, органы управления и ин-
дикации:

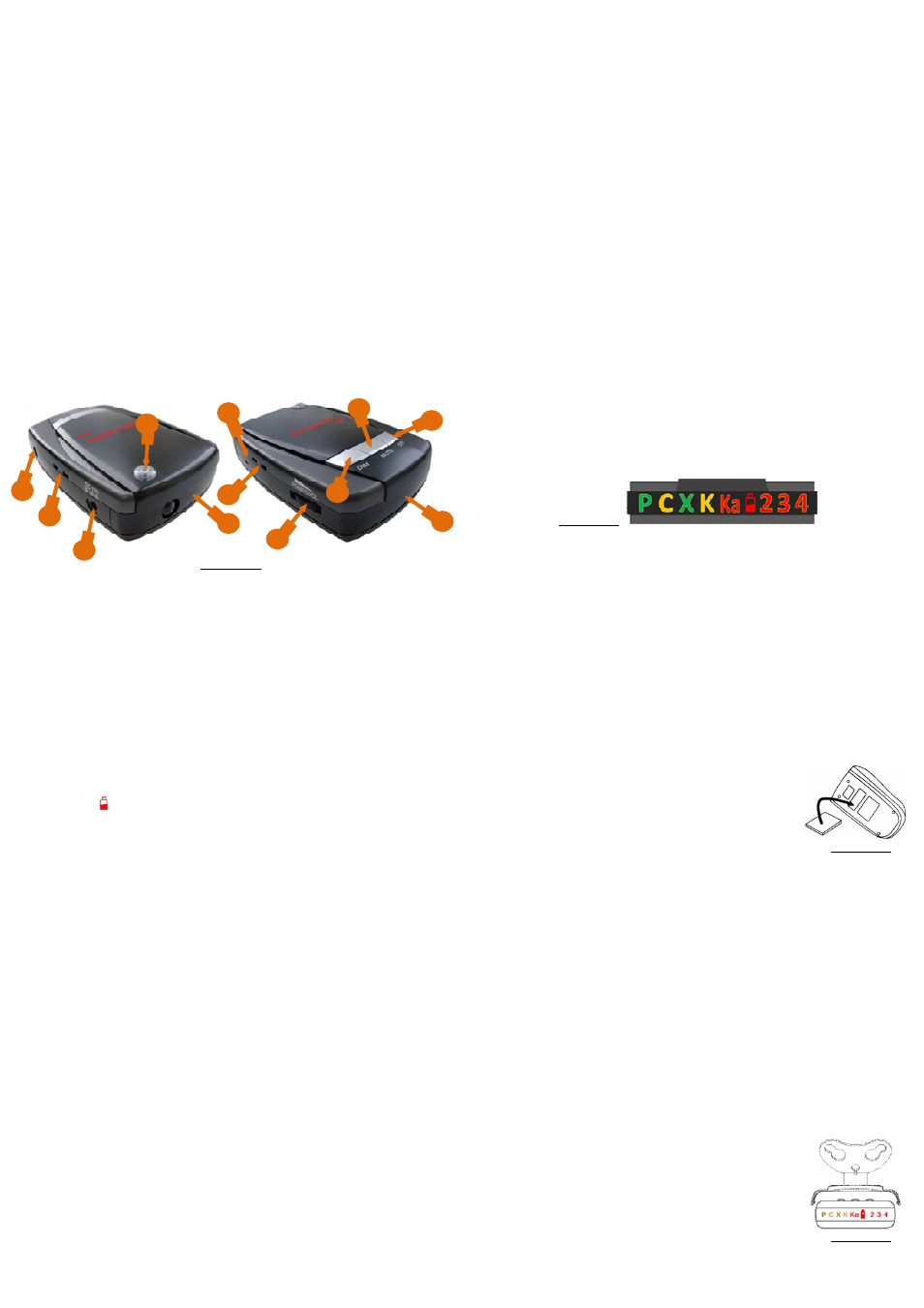

Рисунок 1.
1
2
3
4
5
6
7
9
8
10
11
8
ЛАЗЕР/РАДАР-ДЕТЕКТОР
229Black -6- 229Black
CRUNCH
1. Электрический разъём «DC 12V», предназначенный для подключе-
ния источника стабилизированного напряжения, с помощью штатного
кабеля питания.
2. Выключатель/Регулятор громкости «POWER/VOL». Элемент
управления детектора, предназначенный для включения (выключения)
радар-детектора, а так же плавного изменения громкости звука.
3. Кнопка «DIM». Элемент управления радар-детектора, предназна-
ченный для настройки яркости дисплея.
4. Кнопка «MUTE». Элемент управления, предназначенный для опе-
ративного отключения звуковой тревоги радар-детектора, а так же из-
менения её тональности. Кроме того кнопка «MUTE» совместно с кноп-
кой «CITY» активирует функцию ОБУЧЕНИЯ.
5. Кнопка «CITY». Многофункциональный элемент управления радар-
детектора, предназначенный для управления режимами ГОРОД, обна-
ружения системы VG-2, а так же участвует, совместно с кнопкой
«MUTE», в активации функции ОБУЧЕНИЯ.
6. Защитный экран. Радиопрозрачный элемент, обеспечивающий ме-
ханическую защиту рупорной антенны детектора. Кроме того, на по-
верхности экрана, сформирована передняя линза оптического приёмни-
ка, отвечающая за приём сигнала лазера в передней полусфере устрой-
ства.
7. Верхняя линза оптического приёмника. Широкоугольная линза,
обеспечивающая приём и фокусировку сигнала лазера точно на датчик
оптического приёмника детектора.
8. Монтажные отверстия. Обеспечивает фиксацию детектора на креп-
лении, при установке устройства на ветровое стекло.
9. Цифровой зуммер. Обеспечивает воспроизведение звуковой тревоги
и тонального подтверждения при изменении в настройке детектора.
10. Аудио выход. Звуковой разъём, формата Mini-Jack 2,5 мм, предна-
значенный для подключения внешних наушников.
11. Дисплей. Набор символьных индикаторов, отображающих инфор-
мацию о типе обнаруженного сигнала, а так же состояния радар-
детектора. Формат светодиодного символьного дисплея Лазер/Радар-
детектора
CRUNCH 229В показан на рисунке 2:
Рисунок 2.
Индикатор [ P ]. Служебный символ зелёного цвета. Отображает со-
стояние радар-детектора. Непрерывное свечение индикатора подтвер-
ждает исправное состояние и готовность устройства к работе.
ВНИМАНИЕ! Вспыхивание символа с максимальной частотой предупре-
ждает об обнаружении системы VG-2.
ЛАЗЕР/РАДАР-ДЕТЕКТОР
229Black -7- 229Black
CRUNCH
Индикатор [ C ]. Служебный символ оранжевого цвета. Отображает
режим работы детектора. Непрерывное свечение индикатора подтвер-
ждает активацию режима ГОРОД.
Индикатор [
X ]. Сигнальный символ зелёного цвета. Мигание индика-
тора предупреждает об обнаружении сигнала в диапазоне Х.
Индикатор [
K ]. Сигнальный символ оранжевого цвета. Мигание инди-
катора предупреждает об обнаружении сигнала в диапазоне К.
Индикатор [
Ka ]. Сигнальный символ красного цвета. Мигание индика-
тора предупреждает об обнаружении сигнала в диапазоне Ка.
Индикатор [ ]. Служебный символ красного цвета. Индикатор низкого
уровня заряда аккумуляторных батарей радар-детектора. В случае ос-
татка заряда внутренних АКБ устройства на период, не более чем 2
часов работы, индикатор начинает периодически вспыхивать. Индика-
тор горит непрерывно в период заряда аккумуляторных батарей детек-
тора.
Индикаторы [
2 ], [ 3 ], [ 4 ]. Символы красного цвета – индикатор уров-
ня обнаруженного сигнала. После обнаружения сигнала, вычислитель-
ное устройство детектора измеряет мощность и выдает информацию на
дисплей в виде совокупности символов 2, 23 или 234. Чем больше сим-
волов индикатора загорелось, тем выше мощность сигнала.
ВНИМАНИЕ! Одновременное вспыхивание всех символов индикатора, с
максимальной частотой, предупреждает об обнаружении сигнала в оп-
тическом диапазоне (лазера).
УСТАНОВКА ПРИБОРА
Для Лазер/Радар-детектора CRUNCH 229В предусмотрены
два варианта установки: на панели приборов и на ветровом стекле.
Процесс установки не требует специальных навыков, радар-детектор
может поставить любой автолюбитель.
При установке прибора необходимо придерживаться следующих пра-
вил:
1. Место расположения должно обеспечивать свободный доступ води-
теля к органам управления прибора,
2. После установки, прибор не должен ограничивать обзор водителю,
3. Радар-детектор не должен угрожать водителю или пассажиру нане-
сением травмы в случае резкого торможения или другой нештатной
ситуации в пути,
4. Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения,
5. Место расположения детектора необходимо выбирать, с учетом дли-
ны штатного кабеля питания,
6. С внешней стороны прибора (со стороны защитного экрана) распола-
гается рупорная антенна радиоприёмника и передняя линза приёмника
ЛАЗЕР/РАДАР-ДЕТЕКТОР
229Black -8- 229Black
CRUNCH
лазера. Для обеспечения максимального обзора детектора, необходимо
исключить нахождение любых предметов между радар-детектором и
ветровым стеклом,
7. Установка прибора на панель приборов, с использованием велкро,
необходимо производить при температуре поверхностей не ниже +5°С
Установка на панель приборов
Велкро застёжка (липучка), входящая в ком-
плект поставки прибора, для некоторых моделей авто-
мобилей, наиболее удобный вариант крепления.
Для установки Лазер/Радар-детектора
CRUNCH на
панель приборов необходимо:
1. Тщательно протереть место предполагаемой уста-
новки на панели приборов, а также основание самого
радар-детектора, используя для этого влажную ткань.
Дождаться высыхание поверхностей.
2. Удалить защитное бумажное покрытие с клейкой стороны велкро и
прижать к основанию детектора на 10 - 15 секунд.
3. Удалить защитное бумажное покрытие с другой стороны велкро и
прижать клейкой стороной на 10-15 секунд, к выбранному месту уста-
новки, на панели приборов.
4. Установить детектор, совместив обе части велкро застёжки (Рис.3).
ВНИМАНИЕ! Приклеивание велкро застёжки необходимо производить
при температуре поверхностей не ниже +5°С. При температуре ниже
+5°С свойства клейкого основания резко ухудшаются и удержание де-
тектора на поверхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро снижает надёжность
крепления устройства на приборной панели по причине потери удержи-
вающего качества клейкого основания.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предпола-
гает использование кронштейна с вакуумными крепежами (присосками),
входящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне, вста-
вив их в специально выполненные отверстия (если
это необходимо).
2. Для фиксации кронштейна на ветровом стекле
необходимо прижать присоски, с небольшим усилием,
к поверхности стекла.
3. Чтобы установить детектор на держатель крон-
штейна, используйте замок на держателе кронштейна
и монтажные отверстия в корпусе радар-детектора.
Зафиксируйте детектор на специальном держателе
Рисунок 3.
Рисунок 4.
