STINGER
S-300 ST -5- S-300 ST
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

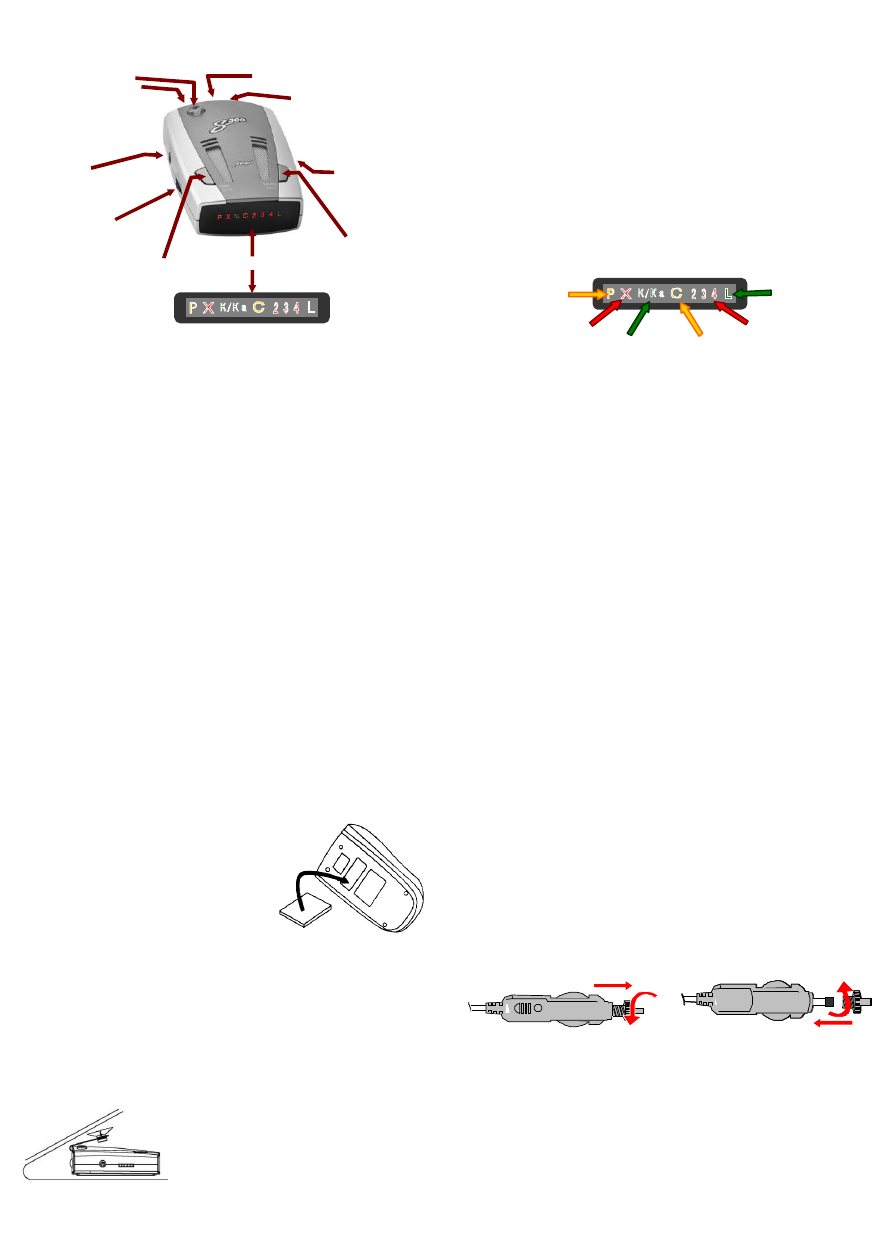

Внешний вид, органы управления и индикация показаны на рисунке:
Гнездо подключения кабеля питания: электрический разъем, пред-
назначенный для подключения источника питания через кабель пита-
ния. Подробности в главе «Установка прибора».
Поворотный выключатель-Регулятор громкости «POWER/VOL»:
коммутирующее устройство с функцией реостата. Орган управления
предназначен для включения (выключения) радар-детектора и регули-
ровки громкости звуковых сигналов. Подробности в главе «Режимы
работы».
Кнопка «DIM*VG-2»: орган управления, предназначенный для на-
стройки яркости свечения дисплея, запуска функции демонстрации
работы радар-детектора, а так ж е отключения реж има VG-2. Подробно-
сти в главе «Реж имы работы».
Кнопка «MUTE*CITY»: орган управления, предназначенный для от-
ключения звукового сигнала тревоги и изменение чувствительности
радар-детектора (включение реж има ГОРОД), а так же изменения то-
нальности звуковых сигналов. Подробности в главе «Реж имы работы».
Встроенная рупорная антенна: антенное устройство, предназначен-
ное для приёма сверхвысокочастотного сигнала в диапазонах К, Х, Ка
для дальнейшей обработки, с целью определения степени принадлеж-
ности принятого сигнала к полицейскому радару.
Кнопка
«DIM*VG- 2»
Кнопка
«MUT E*CITY»
Звуковой
сигнализатор
Слот установки
кронштейна крепления
Вс троенная
рупорная
антенна
Передняя и
задняя линзы
оптичес кого
приёмника
Гнездо
подключения
кабеля питания
Поворотный
выключатель-
Регулятор
громкости
Дис плей
STINGER
S-300 ST -6- S-300 ST
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Передняя и задняя л инзы лазерного приёмника: оптические уст-
ройства, предназначенные для приёма, усиления и передачи сигнала в
лазерный приёмник детектора. Задняя линза расширяет сектор приема
сигнала лазера
до 360°.
Слот установки кронштейна крепления: технологический паз,
предназначенный для фиксации устройства на кронштейне, при уста-
новке радар-детектора на ветровое стекло.
Звуковой сигнализатор: звуковое устройство, динамик. Сигнализатор
располож ен в основании прибора и предназначен для генерации звуко-
вых сигналов тревоги, при обнаружении сигнала радара (лидара), а так
же воспроизведения звуковых сигналов, подтверждающих изменения
реж има работы или активации (деактивации) функций детектора.
Дисплей: светодиодное символьное табло, предназначенное для визу-
ального предупреж дения пользователя при обнаруж ении сигнала рада-
ра (лидара), а так же индикации текущего реж има работы радар-
детектора.
Технически дисплей состоит из восьмизначного трафарета, подсвечен-
ного восьмью разноцветными светодиодами. Каж дый элемент трафарета
имеет своё назначение:
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движ ения автомобиля, относительно радиоантенны и перед-
ней линзы оптического приёмника (фронтальная часть прибора). Для
успешной работы радар-детектора необходимо выбрать место установки,
обеспечивающее максимальный обзор прибора. Сектор обнаружения
детектора не должен ограничиваться посторонними предметами. При-
сутствие декоративных элементов, цифровых устройств или других
приложений между детектором и ветровым стеклом, сниж ает эффектив-
ность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не долж но ограничивать обзор водителя, кро-
ме того, радар-детектор не долж ен угрож ать водителю (пассаж иру)
причинением вреда при резком тормож ении или другой не штатной
ситуации на дороге.
Индикатор
диапазона Х.
Индикатор питания.
Пос ле включения при-
бора горит непрерывно.
Индикатор
диапазонов
К или Ка.
Индикатор
режима
ГОРОД.
Условная индикация
мощности обнаруженного
сигнала.
Индикатор высоко-
приоритетного
сигнала.
STINGER
S-300 ST -7- S-300 ST
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла мож ет блокировать прохождение сигнала, соответст-
венно радар-детектор не отреагирует на сигнал полицейского радара.
Установка на приборную панель
Велкро застёж ка (липучка), входящая в комплект поставки прибора,
для некоторых моделей автомобилей, наиболее удобный вариант креп-
ления.
Для установки Лазер/Радар-детектора
STINGER на панель приборов
необходимо:
1. Тщательно протереть место предполагаемой установки на панели
приборов, а также основание самого радар-детектора, используя для
этого влаж ную ткань. Дож даться высыхание поверхностей.
2. Удалить защитное бумаж ное покрытие с
клейкой основы велкро и прижать к осно-
ванию детектора на 10 - 15 секунд.
3. Удалить защитное бумаж ное покрытие с
другой стороны велкро и приж ать клейкой
стороной, к выбранному месту установки
на панели приборов, на 10 - 15 секунд.
4. Установить детектор, совместив обе час-
ти велкро застёж ки.
ВНИМАНИЕ! Приклеивать велкро застёж ку необходимо при темпера-
туре поверхностей не ниже +5°С. При температуре ниж е +5°С свойства
клейкого основания резко ухудшаются и удержание детектора на по-
верхности панели становится не надёж ным.
Необходимо помнить! Переустановка велкро застёж ки снижает на-
дёжность крепления устройства на приборной панели.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает ис-
пользование кронштейна с вакуумными крепежами (присосками), вхо-
дящими в комплект поставки.
Для этого необходимо выполнить следующие операции:
1. В первую очередь, следует закрепить присоски на кронштейне, вста-
вив их в специально выполненные отверстия (если это необходимо).
2. Для фиксации кронштейна на ветровом
стекле нужно приж ать присоски с неболь-
шим усилием к поверхности стекла.
3. Чтобы установить детектор на держателе
кронштейна, используйте слот установки в
верхней части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, можно подогнуть держатель.
STINGER
S-300 ST -8- S-300 ST
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ВНИМАНИЕ! Подгибание держ ателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреж дения технологического паза и корпуса при-
бора.
Подключение питания
Питание Лазер/Радар-детектора
STINGER S рассчитано от сети посто-
янного напряжения в диапазоне 12 - 16В, с отрицательным потенциа-
лом (минусом) на корпусе автомобиля. Не соответствие питающего на-
пряж ения приводит к снижению эффективности прибора (про пуск сиг-
нала радара, увеличение количества ложных срабатываний) или пол-
ной его неисправности.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1. Подключите малый штекер кабеля питания в гнездо питания детек-
тора. Штекер долж ен войти до упора.
2. Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперный предохранитель
(тип 3AG (или аналог ) - входит в комплект).
Неисправный предохранитель меняется следующим образом:
1. Аккуратно открутите верхнюю часть адаптера прикуривателя, при-
держ ивая приж имную пружину.
Помните: откручивать необходимо осторож но, так как предохранитель
прижат пруж иной, которая при высвобож дении мож ет вылететь.
2. Извлеките предохранитель и установите на его место новый.
РЕЖИМЫ РАБОТЫ
Включение и автоматическое тестирование (автотест) прибора
Устройство подключается к источнику питания с помощью штатного
кабеля (входит в комплект). В подтверждение включения прибора, про-
звучит звуковой сигнал и автоматически запустится цикл автоматиче-
ского тестирования (последовательная проверка индикаторов дисплея).
Регул ировка громкости
В радар-детекторе
STINGER S применяется плавное изменение громко-
сти звуковых сигналов. Уровень громкости изменяется поворотным ре-
гулятором «POWER/VOL». Вращение колёсика «от себя» увеличивает
громкость, «на себя» уменьшает.
