STINGER
S-600
-5-
S-600
ЛАЗЕР/РАДАР-ДЕТЕКТОР
ОСОБЕННОСТИ МОДЕЛИ
Обнаружение радара в диапазонах Х, К, Ка, а так же импульсные и
короткоимпульсные радары Ultra X, Ultra K, РОР, в том числе рабо-
тающие в режиме instant-on
Обнаружение сигнала лазера (La) в секторе 360°
Отключаемый режим обнаружения системы VG-2
Цифровая обработка сигнала
Защита от ложных срабатываний. Режим ГОРОД
Жидкокристаллический дисплей синего цвета
Графическая индикация уровня принимаемого сигнала
Отключение подсветки дисплея
Голосовое оповещение на русском и английском языках
Индивидуальное оповещение по диапазонам и типу сигнала
Интенсивность звуковой тревоги пропорциональна мощности сигнала
Плавная регулировка звука
Изменение тона звукового сигнала
Режим ТИШИНА. Отключение звуковой тревоги
Цифровой КОМПАС
Режим ОБУЧЕНИЯ. Демонстрация работы радар-детектора
Режим автоматического тестирования прибора
Пользовательское меню настроек
Декоративная сменная панель. Изменение цветовой гаммы прибора
Два варианта установки. Панель приборов и ветровое стекло
ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

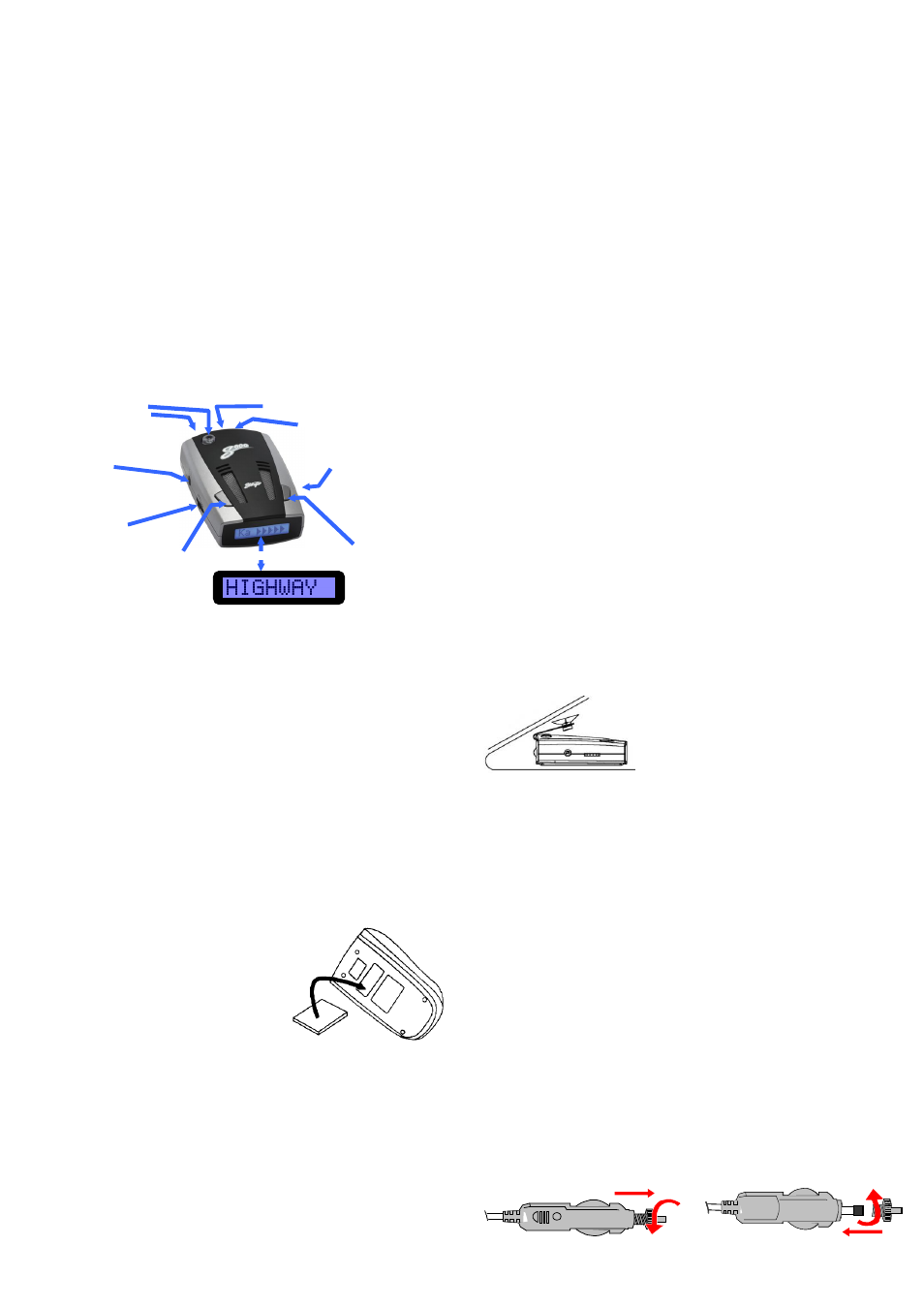

Внешний вид, органы управления и индикация показаны на рисунке:
Кнопка
«DIM*MENU»
Кнопка
«MUTE*CITY»
Звуковой
сигнализатор
Слот установки
кронштейна крепления
Встроенная
рупорная
антенна
Передняя и
задняя линзы
оптического
приёмника
Гнездо
подключения
кабеля питания
Поворотный
выключатель-
Регулятор
громкости
Дисплей
STINGER
S-600
-6-
S-600
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Гнездо подключения кабеля питания: электрический разъем, пред-
назначенный для подключения источника питания через кабель пита-
ния. Подробности в главе «Установка прибора».
Поворотный выключатель-Регулятор громкости «POWER/VOL»:
коммутирующее устройство с функцией реостата. Орган управления
предназначен для включения (выключения) радар-детектора и регули-
ровки громкости звука. Подробности в главе «Режимы работы».
Кнопка «DIM*MENU»: орган управления, предназначенный для на-
стройки яркости свечения дисплея, запуска функции ОБУЧЕНИЯ, а так
же перехода в пользовательское меню настройки прибора. Подробности
в главе «Режимы работы».
Кнопка «MUTE*CITY»: орган управления, предназначенный для от-
ключения звукового сигнала тревоги и изменение чувствительности
радар-детектора (включение режима ГОРОД). Подробности в главе
«Режимы работы».
Встроенная рупорная антенна: антенное устройство, предназначен-
ное для приёма сверхвысокочастотного сигнала в диапазоне Х, К или Ка
для дальнейшей обработки, с целью определения степени принадлеж-
ности принятого сигнала к полицейскому радару.
Передняя и задняя линзы лазерного приёмника: оптические уст-
ройства, предназначенные для приёма, усиления и передачи сигнала в
лазерный приёмник детектора. Задняя линза расширяет сектор приема
сигнала лазера
до 360°.
Слот установки кронштейна крепления: технологический паз,
предназначенный для фиксации устройства на кронштейне, при уста-
новке радар-детектора на ветровое стекло.
Звуковой сигнализатор: звуковое устройство, динамик. Сигнализатор
расположен в основании прибора и предназначен для генерации звуко-
вых сигналов тревоги (голосовых сообщений), при обнаружении сигна-
ла радара (лидара), а так же воспроизведения звуковых сигналов, под-
тверждающих изменения режима работы или активации (деактивации)
функций детектора.
Дисплей: восьмиразрядное жидкокристаллическое табло, предназна-
ченное для визуального предупреждения пользователя при обнаруже-
нии сигнала радара (лидара), а так же отображения текущего режима
работы радар-детектора и информации цифрового компаса.
УСТАНОВКА ПРИБОРА
Рекомендации по монтажу прибора
Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения автомобиля относительно радиоантенны и перед-
ней линзы оптического приёмника (фронтальная часть прибора). Для
успешной работы радар-детектора необходимо выбрать место установки,
обеспечивающее максимальный обзор проезжей части прибором. Сек-
STINGER
S-600
-7-
S-600
ЛАЗЕР/РАДАР-ДЕТЕКТОР
тор обнаружения детектора не должен ограничиваться посторонними
предметами. Присутствие декоративных элементов, цифровых устройств
или других приложений между детектором и ветровым стеклом, снижает
эффективность устройства или блокируют его работу.
ВНИМАНИЕ! Устройство не должно ограничивать обзор водителя, кро-
ме того, радар-детектор не должен угрожать водителю (пассажиру)
причинением вреда при резком торможении или другой не штатной
ситуации на дороге.
Необходимо помнить! Некоторые виды тонировки стекла снижает
эффективность радар-детектора. Наличие встроенного (электрического)
обогрева стекла может блокировать прохождение сигнала, соответст-
венно радар-детектор не отреагирует на сигнал полицейского радара.
Установка на приборную панель
Велкро застёжка (липучка), входящая в комплект поставки прибора,
для некоторых моделей автомобилей, наиболее удобный вариант креп-
ления.
Для установки Лазер/Радар-детектора
STINGER
на панель приборов
необходимо:
1.
Тщательно протереть место предполагае-
мой установки на панели приборов, а также
основание самого радар-детектора, исполь-
зуя для этого влажную ткань. Дождаться
высыхание поверхностей.
2.
Удалить защитное бумажное покрытие с
клейкой основы велкро и прижать к основа-
нию детектора на 10 - 15 секунд.
3.
Удалить защитное бумажное покрытие с
другой стороны велкро и прижать клейкой
стороной, к выбранному месту установки на панели приборов, на 10 -
15 секунд.
4.
Установить детектор, совместив обе части велкро застёжки.
ВНИМАНИЕ! Приклеивать велкро застёжку необходимо при темпера-
туре поверхностей не ниже +5°С. При температуре ниже +5°С свойства
клейкого основания резко ухудшаются и удержание детектора на по-
верхности панели становится не надёжным.
Необходимо помнить! Переустановка велкро застёжки снижает на-
дёжность крепления устройства на приборной панели.
Установка на ветровое стекло
Установка прибора на ветровое стекло автомобиля предполагает ис-
пользование кронштейна с вакуумными крепежами (присосками), вхо-
дящими в комплект поставки.
STINGER
S-600
-8-
S-600
ЛАЗЕР/РАДАР-ДЕТЕКТОР
Для этого необходимо выполнить следующие операции:
1.
В первую очередь, следует закрепить при-
соски на кронштейне, вставив их в специ-
ально выполненные отверстия (если это не-
обходимо).
2.
Для фиксации кронштейна на ветровом
стекле нужно прижать присоски с небольшим
усилием к поверхности стекла.
3.
Чтобы установить детектор на держателе кронштейна, используйте
слот установки в верхней, фронтальной части прибора.
Для наилучшего обзора и оптимального угла обнаружения, при необхо-
димости, можно подогнуть держатель.
ВНИМАНИЕ! Подгибание держателя необходимо производит только
после демонтажа радар-детектора с кронштейна, в противном случае
велика вероятность повреждения слота установки кронштейна и кор-
пуса прибора.
Подключение питания
Питание Лазер/Радар-детектора
STINGER S
рассчитано от сети посто-
янного напряжения в диапазоне 12 - 16В, с отрицательным потенциа-
лом (минусом) на корпусе автомобиля. Не соответствие питающего на-
пряжения приводит к снижению эффективности прибора (пропуск сиг-
нала радара, увеличение количества ложных срабатываний) или пол-
ному отказу детектора.
В комплектацию прибора входит кабель питания с адаптером прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.
1.
Подключите малый штекер кабеля питания в гнездо питания детек-
тора. Штекер должен войти до упора.
2.
Извлеките прикуриватель из гнезда и подключите адаптер кабеля
питания прибора в гнездо прикуривателя до упора.
Замена предохранителя
В адаптере кабеля питания используется 2-х амперный предохранитель
(тип 3AG или 6G2A 250V - входит в комплект).
Неисправный предохранитель меняется следующим образом:
1.
Аккуратно открутите верхнюю часть адаптера прикуривателя, при-
держивая прижимную пружину.
Обратите внимание: откручивать необходимо осторожно, так как
предохранитель прижат пружиной, которая при высвобождении может
вылететь.
2.
Извлеките предохранитель и установите на его место новый.
